औद्योगिक एलसीडी डिस्प्ले के लिए एलवीडीएस से ईडीपी कनवर्टर बोर्ड

कई औद्योगिक उपकरण विश्वसनीय एलवीडीएस ग्राफिक्स नियंत्रकों का उपयोग करना जारी रखते हैं, जबकि नए एलसीडी पैनल तेजी से एंबेडेड डिस्प्लेपोर्ट (ईडीपी) इंटरफ़ेस को अपना रहे हैं। संपूर्ण नियंत्रण प्लेटफ़ॉर्म को बदलना अक्सर महंगा और समय लेने वाला होता है।औद्योगिक एलसीडी डिस्प्ले के लिए एलवीडीएस से ईडीपी कनवर्टर बोर्डSKY-TDM मानक LVDS वीडियो सिग्नल को eDP आउटपुट में परिवर्तित करके एक कुशल माइग्रेशन समाधान प्रदान करता है, जिससे OEM निर्माताओं को अपने मौजूदा हार्डवेयर आर्किटेक्चर को फिर से डिजाइन किए बिना आधुनिक एलसीडी पैनल को एकीकृत करने की अनुमति मिलती है।

विशेष रूप से औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया, यह कॉम्पैक्ट कनवर्टर बोर्ड स्वचालन उपकरण, चिकित्सा उपकरणों, परिवहन प्रणालियों, एम्बेडेड कंप्यूटर और बुद्धिमान टर्मिनलों के लिए स्थिर सिग्नल ट्रांसमिशन, उत्कृष्ट संगतता और दीर्घकालिक विश्वसनीयता प्रदान करता है।

अपने नियंत्रक को बदले बिना मौजूदा हार्डवेयर का आधुनिकीकरण करें

कई औद्योगिक उत्पाद 10-15 वर्षों तक सेवा में रहते हैं, जबकि एलसीडी तकनीक बहुत तेजी से विकसित होती है। जैसे-जैसे एलवीडीएस पैनल कम उपलब्ध होते जा रहे हैं और ईडीपी डिस्प्ले उद्योग मानक बन रहे हैं, निर्माताओं को बढ़ती सोर्सिंग चुनौतियों का सामना करना पड़ रहा है।

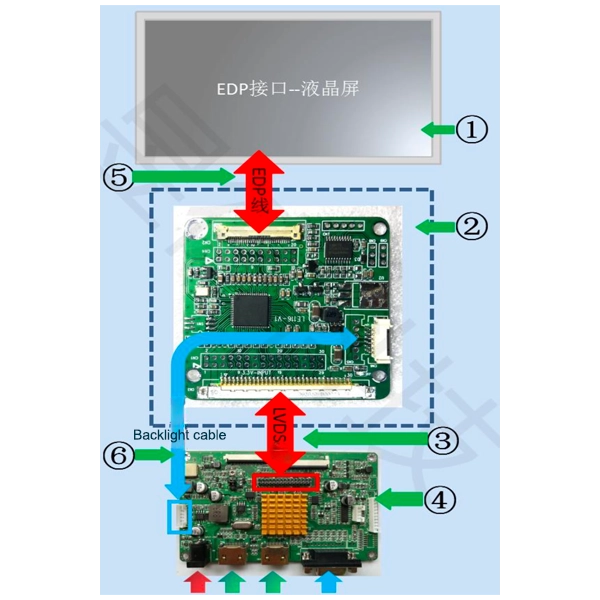

संपूर्ण एम्बेडेड प्लेटफ़ॉर्म को फिर से डिज़ाइन करने के बजाय, SKY-TDM का कनवर्टर बोर्ड आपके मौजूदा LVDS नियंत्रक और नवीनतम eDP LCD मॉड्यूल के बीच एक बुद्धिमान इंटरफ़ेस ब्रिज के रूप में कार्य करता है।

यह दृष्टिकोण इंजीनियरिंग लागत को काफी कम करता है, विकास चक्र को छोटा करता है और आपके मौजूदा हार्डवेयर निवेश की सुरक्षा करता है।

चाहे औद्योगिक उपकरण को अपग्रेड करना हो या मौजूदा प्रोसेसर प्लेटफॉर्म के आसपास एक नया उत्पाद डिजाइन करना हो, यह कनवर्टर बोर्ड एक विश्वसनीय और स्केलेबल डिस्प्ले समाधान प्रदान करता है।

औद्योगिक विश्वसनीयता के लिए निर्मित

औद्योगिक वातावरण साधारण सिग्नल रूपांतरण की तुलना में कनवर्टर बोर्ड की कहीं अधिक मांग करता है। भरोसेमंद दीर्घकालिक संचालन सुनिश्चित करने के लिए, प्रत्येक कनवर्टर बोर्ड औद्योगिक-ग्रेड इलेक्ट्रॉनिक घटकों के साथ बनाया गया है और इसमें एक अनुकूलित पीसीबी (मुद्रित सर्किट बोर्ड) लेआउट है।

इंजीनियरिंग हाइलाइट्स:

- स्थिर एलवीडीएस अंतर सिग्नल रिसेप्शन

- हाई-स्पीड ईडीपी सिग्नल आउटपुट ट्रांसमिशन

- अनुकूलित प्रतिबाधा मिलान

- कम ईएमआई (विद्युत चुम्बकीय हस्तक्षेप) डिजाइन

- विश्वसनीय पावर अनुक्रमण

- औद्योगिक-ग्रेड तापमान-रेटेड घटक

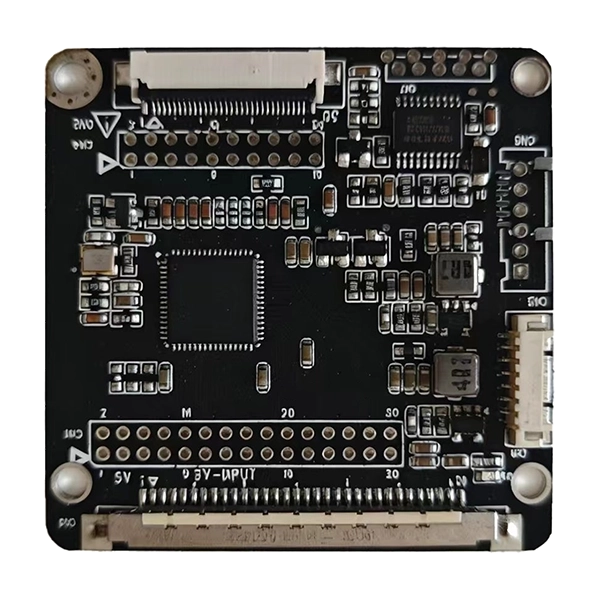

- कॉम्पैक्ट पीसीबी डिज़ाइन (केवल 50 × 50 मिमी मापने वाला)

- कम बिजली की खपत

-उत्कृष्ट दीर्घकालिक स्थिरता

ये सुविधाएँ निरंतर संचालन के दौरान बेहतर छवि गुणवत्ता बनाए रखने में मदद करती हैं जबकि स्क्रीन फ़्लिकर, सिग्नल हानि, या सिंक्रोनाइज़ेशन असामान्यताएं जैसी समस्याओं को कम करती हैं।

लचीली एलसीडी संगतता

विभिन्न एलसीडी निर्माताओं के पास अक्सर अलग-अलग समय पैरामीटर, कनेक्टर पिनआउट और आरंभीकरण आवश्यकताएं होती हैं। केवल निश्चित मानक समाधान पेश करने के बजाय, हम अनुकूलित एलसीडी संगतता के लिए पेशेवर इंजीनियरिंग सहायता प्रदान करने के लिए ग्राहकों के साथ मिलकर काम करते हैं।

समर्थित अनुकूलन सेवाओं में शामिल हैं: रिज़ॉल्यूशन कॉन्फ़िगरेशन, एलसीडी टाइमिंग ऑप्टिमाइज़ेशन, ईडीपी पैनल पैरामीटर समायोजन, ईडीआईडी ​​(एक्सटेंडेड डिस्प्ले आइडेंटिफिकेशन डेटा) प्रोग्रामिंग, फ़र्मवेयर कस्टमाइज़ेशन, बैकलाइट कंट्रोल ऑप्टिमाइज़ेशन, कनेक्टर अनुकूलन, केबल अनुकूलन और मैकेनिकल एकीकरण सहायता।

लचीलेपन का यह उच्च स्तर OEM ग्राहकों को न्यूनतम हार्डवेयर रीडिज़ाइन लागत के साथ विभिन्न पैनल निर्माताओं से डिस्प्ले को आसानी से एकीकृत करने की अनुमति देता है।

विशिष्ट अनुप्रयोग परिदृश्य

औद्योगिक एलसीडी डिस्प्ले के लिए एलवीडीएस से ईडीपी कनवर्टर बोर्ड व्यापक रूप से विभिन्न क्षेत्रों में एकीकृत है, जिनमें शामिल हैं: औद्योगिक स्वचालन एचएमआई, सीएनसी मशीन इंटरफेस, एम्बेडेड औद्योगिक पीसी, चिकित्सा निदान उपकरण, प्रयोगशाला उपकरण, रेलवे नियंत्रण प्रणाली, डिजिटल साइनेज नियंत्रक, स्वयं-सेवा कियोस्क, स्मार्ट विनिर्माण उपकरण, बुद्धिमान परिवहन प्रणाली, औद्योगिक दृष्टि प्रणाली और पोर्टेबल परीक्षण उपकरण।

इसका कॉम्पैक्ट फ़ुटप्रिंट इसे उन अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाता है जहां इंस्टॉलेशन स्थान सीमित है।

तकनीकी निर्देश

FI-XB30S LVDS इनपुट इंटरफ़ेस

जेएसटी 2x15 पिन एलवीडीएस इनपुट इंटरफ़ेस

FFC-30Pin-0.5mm पिच eDP आउटपुट इंटरफ़ेस

जेएसटी 2x10 पिन ईडीपी आउटपुट इंटरफ़ेस

CVILUX 6-पिन 2.0 मिमी बैकलाइट इंटरफ़ेस

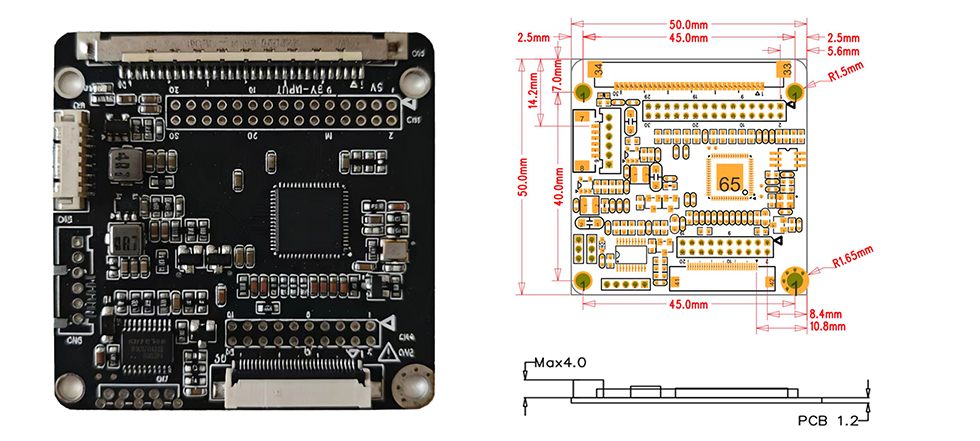

DIMENSIONS

एलवीडीएस से ईडीपी एलसीडी पैनल में अपग्रेड क्यों करें?

डिस्प्ले उद्योग लगातार एलवीडीएस से ईडीपी (एम्बेडेड डिस्प्लेपोर्ट) इंटरफेस में परिवर्तित हो रहा है। यही कारण है कि OEM निर्माता यह बदलाव कर रहे हैं:

उच्च बैंडविड्थ:ईडीपी एलवीडीएस की तुलना में उच्च रिज़ॉल्यूशन और ताज़ा दरों का समर्थन करता है, जिससे 4K और उच्च-फ़्रेम-दर डिस्प्ले सक्षम होते हैं जिन्हें एलवीडीएस संभाल नहीं सकता है।

कम केबल:ईडीपी एलवीडीएस की तुलना में कम सिग्नल लाइनों का उपयोग करता है, आंतरिक केबल रूटिंग जटिलता को कम करता है और ईएमआई प्रदर्शन में सुधार करता है।

कम बिजली की खपत:ईडीपी कम वोल्टेज पर काम करता है और इसमें बिजली-बचत सुविधाएँ शामिल हैं, जो इसे बैटरी चालित और ऊर्जा-कुशल उपकरणों के लिए आदर्श बनाती है।

बेहतर छवि गुणवत्ता:ईडीपी उच्च रंग गहराई और पैनल सेल्फ-रिफ्रेश और वैरिएबल रिफ्रेश दरों जैसी उन्नत छवि प्रसंस्करण सुविधाओं का समर्थन करता है।

भविष्य के पैनल की उपलब्धता:एलसीडी निर्माता ईडीपी के पक्ष में एलवीडीएस पैनलों को तेजी से समाप्त कर रहे हैं। अब अपग्रेड करना बंद किए गए एलवीडीएस मॉडल पर निर्भर हुए बिना दीर्घकालिक पैनल आपूर्ति सुनिश्चित करता है।

सरलीकृत एकीकरण:ईडीपी मानक कनेक्टर और सरल केबलिंग का उपयोग करता है, जिससे असेंबली समय और संभावित कनेक्शन त्रुटियां कम हो जाती हैं।

औद्योगिक उपकरण निर्माताओं के लिए, हमारे कनवर्टर बोर्ड के माध्यम से ईडीपी पैनलों में माइग्रेट करना मौजूदा नियंत्रकों को बदले बिना आधुनिक डिस्प्ले तकनीक के लिए एक व्यावहारिक मार्ग प्रदान करता है।

सामान्य प्रवासन परिदृश्य

परिदृश्य 1: ईडीपी पैनल अपग्रेड के साथ लीगेसी नियंत्रक

आपका मौजूदा नियंत्रक पूरी तरह से काम करता है लेकिन केवल LVDS आउटपुट करता है। मूल LVDS पैनल बंद कर दिया गया है, और केवल eDP प्रतिस्थापन उपलब्ध हैं। एलवीडीएस नियंत्रक और नए ईडीपी पैनल के बीच हमारा कनवर्टर बोर्ड स्थापित करें --- मुख्य नियंत्रक में किसी फर्मवेयर परिवर्तन की आवश्यकता नहीं है।

परिदृश्य 2: मौजूदा प्रोसेसर प्लेटफ़ॉर्म के साथ नए उत्पाद का विकास

आपका प्रोसेसर प्लेटफ़ॉर्म एलवीडीएस आउटपुट का समर्थन करता है, लेकिन आपके नए उत्पाद के लिए आदर्श एलसीडी पैनल ईडीपी का उपयोग करता है। पूरे मेनबोर्ड को फिर से डिज़ाइन करने के बजाय, इंटरफ़ेस अंतर को पाटने और टाइम-टू-मार्केट में तेजी लाने के लिए हमारे कनवर्टर बोर्ड का उपयोग करें।

परिदृश्य 3: मल्टी-सोर्स पैनल खरीद

आपूर्ति श्रृंखला जोखिम को कम करने के लिए, आपको कई एलसीडी पैनल आपूर्तिकर्ताओं को अर्हता प्राप्त करने की आवश्यकता है - कुछ एलवीडीएस की पेशकश करते हैं, अन्य ईडीपी की पेशकश करते हैं। हमारे कनवर्टर बोर्ड के साथ, आप किसी भी इंटरफ़ेस पैनल को लचीले ढंग से सोर्स करते हुए एक नियंत्रक आउटपुट (एलवीडीएस) पर मानकीकृत कर सकते हैं।

परिदृश्य 4: तैनात उपकरणों का फील्ड अपग्रेड

आपके उपकरण का स्थापित आधार एलवीडीएस पैनलों का उपयोग करता है जिन्हें प्राप्त करना कठिन होता जा रहा है। हमारा कनवर्टर बोर्ड सेवा टीमों को फ़ील्ड रखरखाव के दौरान उपलब्ध ईडीपी पैनलों के साथ विफल एलवीडीएस पैनलों को बदलने की अनुमति देता है, जिससे महंगे नियंत्रक उन्नयन के बिना उपकरण जीवन का विस्तार होता है।

हमें क्यों चुनें?

सही सप्लायर चुनना उतना ही महत्वपूर्ण है जितना कि सही हार्डवेयर चुनना। उन वितरकों के विपरीत, जो केवल मानक बोर्ड भेजते हैं, SKY-TDM आपके पूरे प्रोजेक्ट में संपूर्ण इंजीनियरिंग सहयोग प्रदान करता है।

हमारे मुख्य लाभ

- पेशेवर टच डिस्प्ले निर्माता

- औद्योगिक प्रदर्शन एकीकरण में व्यापक अनुभव

- अनुकूलित फर्मवेयर विकास

- कस्टम केबल डिज़ाइन सेवाएँ

- एलसीडी संगतता परीक्षण

- आईएसओ 9001गुणवत्ता प्रबंधन प्रणाली प्रमाणन

- आईएसओ 13485चिकित्सा उपकरण गुणवत्ता प्रबंधन प्रणाली प्रमाणन

- आईएटीएफ 16949ऑटोमोटिव गुणवत्ता प्रबंधन प्रणाली प्रमाणन

- तीव्र प्रोटोटाइपिंग

- स्थिर दीर्घकालिक आपूर्ति

- उत्पादन से पहले और बाद में व्यापक तकनीकी सहायता

हमारी इंजीनियरिंग टीम विकास जोखिमों को कम करने और उत्पाद को समय-समय पर बाजार में लाने में तेजी लाने के लिए ओईएम ग्राहकों के साथ मिलकर काम करती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या औद्योगिक एलसीडी डिस्प्ले के लिए एलवीडीएस से ईडीपी कनवर्टर बोर्ड किसी ईडीपी एलसीडी पैनल का समर्थन कर सकता है?

उत्तर: अधिकांश औद्योगिक ईडीपी एलसीडी को फर्मवेयर कॉन्फ़िगरेशन के बाद समर्थित किया जा सकता है। हम अनुकूलता मूल्यांकन के लिए आपका एलसीडी मॉडल नंबर प्रदान करने की सलाह देते हैं।

Q2: क्या फ़र्मवेयर अनुकूलन उपलब्ध है?

उत्तर: हाँ. समय पैरामीटर, रिज़ॉल्यूशन, ईडीआईडी ​​जानकारी और आरंभीकरण अनुक्रम सभी को अनुकूलित किया जा सकता है।

Q3: क्या आप मैचिंग केबल की आपूर्ति कर सकते हैं?

उत्तर: बिल्कुल. हम कस्टम एलवीडीएस केबल, ईडीपी केबल, एफएफसी/एफपीसी केबल और संपूर्ण वायरिंग हार्नेस का निर्माण करते हैं।

Q4: क्या आप अप्रचलित LVDS डिस्प्ले से माइग्रेट करने में मदद कर सकते हैं?

उत्तर: हाँ. यह इस कनवर्टर बोर्ड के लिए सबसे आम अनुप्रयोगों में से एक है। हम संगत प्रतिस्थापन एलसीडी की सिफारिश कर सकते हैं और तदनुसार कनवर्टर को कॉन्फ़िगर कर सकते हैं।

Q5: क्या कनवर्टर निरंतर औद्योगिक संचालन के लिए उपयुक्त है?

उत्तर: हाँ. बोर्ड को दीर्घकालिक, निरंतर संचालन के लिए औद्योगिक-ग्रेड घटकों का उपयोग करके डिज़ाइन किया गया है।

Q6: क्या आप छोटे प्रोटोटाइप ऑर्डर का समर्थन करते हैं?

उत्तर: हाँ. बड़े पैमाने पर उत्पादन से पहले इंजीनियरिंग नमूने उपलब्ध हैं।

Q7: उत्पाद की उपलब्धता कब तक है?

उत्तर: औद्योगिक परियोजनाओं के लिए अक्सर लंबे उत्पाद जीवन चक्र की आवश्यकता होती है। हम OEM ग्राहकों के लिए दीर्घकालिक आपूर्ति और जीवनचक्र प्रबंधन का समर्थन करते हैं।

Q8: क्या बोर्ड सिंगल-चैनल और डुअल-चैनल LVDS इनपुट दोनों का समर्थन करता है?

उत्तर: हाँ. बोर्ड सिंगल-चैनल (1-लेन) और डुअल-चैनल (2-लेन) LVDS इनपुट कॉन्फ़िगरेशन दोनों का समर्थन करता है। आपके विशिष्ट नियंत्रक और पैनल आवश्यकताओं के आधार पर फर्मवेयर अनुकूलन के दौरान उचित कॉन्फ़िगरेशन सेट किया गया है।

Q9: इस कनवर्टर बोर्ड द्वारा समर्थित अधिकतम रिज़ॉल्यूशन क्या है?

उत्तर: बोर्ड तक के प्रस्तावों का समर्थन करता है1920×1080 @ 60 हर्ट्जएकल-चैनल एलवीडीएस इनपुट और तक के लिए2560×1440 @ 60 हर्ट्जदोहरे चैनल एलवीडीएस इनपुट के लिए, पैनल विनिर्देशों और केबल गुणवत्ता पर निर्भर करता है। उच्च रिज़ॉल्यूशन वाले पैनलों के लिए, संगतता मूल्यांकन के लिए कृपया हमारी इंजीनियरिंग टीम से संपर्क करें।
