आधुनिक औद्योगिक उपकरण ऑपरेटरों को स्पष्ट, स्थिर और वास्तविक समय की जानकारी प्रदान करने के लिए उच्च-प्रदर्शन डिस्प्ले सिस्टम पर बहुत अधिक निर्भर करते हैं। हालाँकि, अलग-अलग एलसीडी पैनल अक्सर अलग-अलग संचार इंटरफेस का उपयोग करते हैं, जिससे उपकरण अपग्रेड, सिस्टम एकीकरण और डिस्प्ले प्रतिस्थापन परियोजनाओं के दौरान संगतता चुनौतियां पैदा होती हैं। एकएलवीडीएस से टीटीएल सिग्नल रूपांतरण बोर्डएलवीडीएस सिग्नलों को टीटीएल/आरजीबी आउटपुट सिग्नलों में परिवर्तित करके एक प्रभावी समाधान प्रदान करता है, जिससे इंजीनियरों को मौजूदा टीटीएल-आधारित टीएफटी एलसीडी पैनलों के साथ उन्नत नियंत्रण प्रणालियों को जोड़ने की अनुमति मिलती है।
यह आलेख बताता है कि एलवीडीएस से टीटीएल सिग्नल रूपांतरण बोर्ड कैसे काम करता है, यह औद्योगिक अनुप्रयोगों के लिए क्यों महत्वपूर्ण है, यह किन चुनौतियों का समाधान करता है, और निर्माता एक विश्वसनीय रूपांतरण समाधान का चयन कैसे कर सकते हैं। पेशेवर औद्योगिक प्रदर्शन अनुभव के साथ, SKY-TDM स्थिर संचालन, लंबी सेवा जीवन और लचीले एकीकरण के लिए डिज़ाइन किए गए अनुकूलित रूपांतरण बोर्ड प्रदान करता है।
| अनुभाग | मुख्य विषय | उद्देश्य |
|---|---|---|
| इंटरफ़ेस मूल बातें प्रदर्शित करें | एलवीडीएस और टीटीएल प्रौद्योगिकियों को समझना | इंजीनियरों को अनुकूलता आवश्यकताओं की पहचान करने में सहायता करें |
| रूपांतरण प्रौद्योगिकी | सिग्नल प्रोसेसिंग और ट्रांसमिशन के तरीके | बताएं कि रूपांतरण कैसे सिस्टम कनेक्शन को बेहतर बनाता है |
| औद्योगिक लाभ | विश्वसनीयता, लचीलापन और लागत में कमी | व्यावहारिक इंजीनियरिंग चुनौतियों का समाधान करें |
| चयन मार्गदर्शिका | महत्वपूर्ण तकनीकी कारक | बेहतर खरीदारी निर्णयों का समर्थन करें |
औद्योगिक डिस्प्ले सिस्टम में, मुख्य नियंत्रक और एलसीडी पैनल के बीच संचार अनुकूलता उत्पाद प्रदर्शन को प्रभावित करने वाले सबसे महत्वपूर्ण कारकों में से एक है। प्रदर्शन प्रौद्योगिकी की विभिन्न पीढ़ियाँ विभिन्न सिग्नल मानकों का उपयोग कर सकती हैं। कई आधुनिक औद्योगिक कंप्यूटर और एम्बेडेड नियंत्रक एलवीडीएस आउटपुट प्रदान करते हैं, जबकि कुछ मौजूदा टीएफटी एलसीडी पैनलों को अभी भी टीटीएल/आरजीबी इनपुट की आवश्यकता होती है।
LVDS (लो वोल्टेज डिफरेंशियल सिग्नलिंग) का व्यापक रूप से औद्योगिक डिस्प्ले में उपयोग किया जाता है क्योंकि यह कम विद्युत चुम्बकीय हस्तक्षेप के साथ उच्च गति डेटा ट्रांसमिशन प्रदान करता है। यह विभेदक संकेतों के माध्यम से छवि डेटा प्रसारित करता है, जो इसे लंबी अवधि में स्थिर संचालन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।
टीटीएल (ट्रांजिस्टर-ट्रांजिस्टर लॉजिक) डिस्प्ले इंटरफेस समानांतर आरजीबी डेटा ट्रांसमिशन का उपयोग करते हैं। यद्यपि टीटीएल तकनीक एलवीडीएस की तुलना में पुरानी है, कई औद्योगिक एलसीडी मॉड्यूल अपनी सरल संरचना और विशिष्ट डिस्प्ले नियंत्रकों के साथ संगतता के कारण टीटीएल इंटरफेस का उपयोग करना जारी रखते हैं।
इन दो इंटरफ़ेस प्रौद्योगिकियों के बीच अंतर एक सामान्य इंजीनियरिंग समस्या पैदा करता है: संपूर्ण डिस्प्ले सिस्टम को फिर से डिज़ाइन किए बिना टीटीएल एलसीडी पैनल के साथ एलवीडीएस सिग्नल स्रोत को कैसे जोड़ा जाए। यहीं पर एलवीडीएस से टीटीएल सिग्नल रूपांतरण बोर्ड एक आवश्यक घटक बन जाता है।

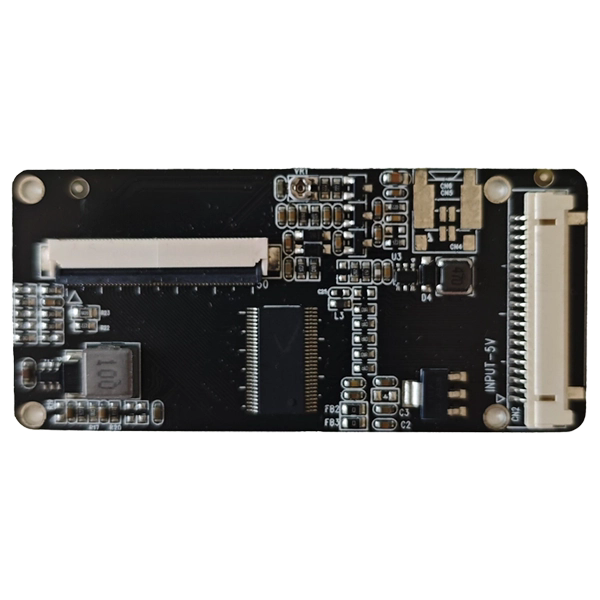

एक LVDS से TTL सिग्नल रूपांतरण बोर्ड एक LVDS आउटपुट स्रोत और एक TTL इनपुट डिस्प्ले पैनल के बीच एक मध्यवर्ती इंटरफ़ेस डिवाइस के रूप में काम करता है। बोर्ड हाई-स्पीड डिफरेंशियल एलवीडीएस सिग्नल प्राप्त करता है, आंतरिक रूपांतरण सर्किट के माध्यम से डेटा को संसाधित करता है, और एलसीडी पैनल के साथ संगत समानांतर टीटीएल/आरजीबी सिग्नल आउटपुट करता है।
रूपांतरण प्रक्रिया में आमतौर पर कई प्रमुख चरण शामिल होते हैं:
| प्रसंस्करण चरण | समारोह |
|---|---|
| एलवीडीएस सिग्नल रिसेप्शन | होस्ट नियंत्रक या औद्योगिक कंप्यूटर से विभेदक छवि संकेत प्राप्त करता है। |
| सिग्नल डिकोडिंग | LVDS क्रमबद्ध डेटा को समानांतर RGB डिस्प्ले डेटा में परिवर्तित करता है। |
| समय समायोजन | घड़ी, सिंक्रनाइज़ेशन और डेटा सिग्नल सहित एलसीडी समय आवश्यकताओं से मेल खाता है। |
| टीटीएल आउटपुट ट्रांसमिशन | परिवर्तित आरजीबी सिग्नल को टीटीएल-संगत टीएफटी एलसीडी पैनल पर भेजता है। |
उचित रूप से डिज़ाइन किए गए रूपांतरण बोर्ड को पूरी प्रक्रिया के दौरान सिग्नल की अखंडता बनाए रखनी चाहिए। खराब रूपांतरण डिज़ाइन के कारण छवि टिमटिमाना, गलत रंग, अस्थिर प्रदर्शन आउटपुट या पूर्ण संचार विफलता जैसी समस्याएं हो सकती हैं।
स्काई-टीडीएम एलवीडीएस से टीटीएल सिग्नल रूपांतरण बोर्ड सहित औद्योगिक डिस्प्ले समाधान विकसित करता है जो स्थिर ट्रांसमिशन, अनुकूलित सर्किट डिजाइन और विभिन्न टीएफटी एलसीडी अनुप्रयोगों के साथ संगतता पर ध्यान केंद्रित करता है।
कई उपकरण निर्माताओं को मौजूदा उत्पादों को अपग्रेड करने या बंद एलसीडी मॉड्यूल को बदलने में कठिनाइयों का सामना करना पड़ता है। हार्डवेयर सिस्टम को पूरी तरह से नया स्वरूप देने के लिए महत्वपूर्ण इंजीनियरिंग संसाधनों की आवश्यकता हो सकती है और विकास लागत में वृद्धि हो सकती है।
LVDS से TTL सिग्नल रूपांतरण बोर्ड इन सामान्य समस्याओं को हल करने में मदद करता है:
OEM निर्माताओं, चिकित्सा उपकरण उत्पादकों, स्वचालन कंपनियों और एम्बेडेड सिस्टम डेवलपर्स के लिए, इंटरफ़ेस रूपांतरण तकनीक विश्वसनीय प्रदर्शन प्रदर्शन को बनाए रखते हुए उत्पाद जीवन चक्र को बढ़ाने के लिए एक व्यावहारिक तरीका प्रदान करती है।
| विशेषता | इंजीनियरिंग लाभ |
|---|---|
| औद्योगिक पीसीबी डिजाइन | दीर्घकालिक संचालन के लिए स्थायित्व और स्थिरता में सुधार करता है। |
| उच्च सिग्नल अखंडता | छवि विरूपण और ट्रांसमिशन त्रुटियों को कम करता है। |
| ईएमसी अनुकूलन | औद्योगिक वातावरण में विद्युत चुम्बकीय हस्तक्षेप को कम करता है। |
| लचीला इंटरफ़ेस समर्थन | विभिन्न एलसीडी पैनल आवश्यकताओं का समर्थन करता है। |
| कस्टम विकास क्षमता | कनेक्टर्स, फ़र्मवेयर और विद्युत मापदंडों के समायोजन की अनुमति देता है। |
औद्योगिक वातावरण में अक्सर तापमान परिवर्तन, विद्युत शोर और यांत्रिक कंपन के तहत प्रदर्शन घटकों को लगातार संचालित करने की आवश्यकता होती है। इसलिए, रूपांतरण बोर्डों को बुनियादी उपभोक्ता आवश्यकताओं से परे डिज़ाइन किया जाना चाहिए।
स्काई-टीडीएम विभिन्न एलसीडी इंटरफेस, रिज़ॉल्यूशन, कनेक्टर कॉन्फ़िगरेशन और एप्लिकेशन आवश्यकताओं के लिए अनुकूलन विकल्पों के साथ औद्योगिक-ग्रेड डिस्प्ले समाधान पर केंद्रित है।
विभिन्न उद्योगों में विश्वसनीय प्रदर्शन संचार समाधानों की मांग लगातार बढ़ रही है। जैसे-जैसे उपकरण निर्माता अपने उत्पादों को उन्नत करते हैं, आधुनिक नियंत्रकों को मौजूदा एलसीडी मॉड्यूल से जोड़ने की आवश्यकता तेजी से महत्वपूर्ण हो जाती है। एलवीडीएस से टीटीएल सिग्नल रूपांतरण बोर्ड कई औद्योगिक प्रदर्शन अनुप्रयोगों के लिए आवश्यक लचीलापन प्रदान करता है।
निम्नलिखित उद्योग आमतौर पर इस तकनीक से लाभान्वित होते हैं:
| आवेदन क्षेत्र | प्रदर्शन आवश्यकताएँ | टीटीएल रूपांतरण बोर्ड में एलवीडीएस की भूमिका |
|---|---|---|
| औद्योगिक स्वचालन उपकरण | स्थिर प्रदर्शन आउटपुट, लंबे समय तक काम करने के घंटे, उच्च विश्वसनीयता | औद्योगिक नियंत्रकों को टीटीएल-आधारित ऑपरेटर डिस्प्ले से जोड़ता है |
| चिकित्सकीय संसाधन | स्पष्ट छवि गुणवत्ता और लगातार प्रदर्शन | संपूर्ण सिस्टम डिज़ाइन को बदले बिना डिस्प्ले अपग्रेड का समर्थन करता है |
| परिवहन प्रणालियाँ | कंपन और पर्यावरणीय हस्तक्षेप का प्रतिरोध | नियंत्रण इकाइयों और स्क्रीन के बीच विश्वसनीय संचार बनाए रखता है |
| अंतः स्थापित प्रणालियाँ | कॉम्पैक्ट डिज़ाइन और लचीला एकीकरण | विभिन्न हार्डवेयर प्लेटफ़ॉर्म के बीच इंटरफ़ेस अनुकूलता प्रदान करता है |
| स्व-सेवा टर्मिनल | सतत संचालन और उपयोगकर्ता के अनुकूल इंटरफेस | कुशल प्रदर्शन प्रतिस्थापन और रखरखाव की अनुमति देता है |
उपकरण निर्माताओं के लिए, डिस्प्ले प्रतिस्थापन हमेशा एक नया एलसीडी पैनल चुनने जितना आसान नहीं होता है। विभिन्न पैनलों में अलग-अलग सिग्नल प्रारूप, पिन परिभाषा, समय पैरामीटर और वोल्टेज आवश्यकताएं हो सकती हैं। एक रूपांतरण बोर्ड विभिन्न प्रौद्योगिकियों के बीच एक पुल के रूप में कार्य करता है, जिससे इंजीनियरों को अनावश्यक रीडिज़ाइन कार्य से बचने में मदद मिलती है।
उदाहरण के लिए, औद्योगिक स्वचालन परियोजनाओं में, एक नियंत्रक पहले से ही एलवीडीएस आउटपुट प्रदान कर सकता है जबकि चयनित टीएफटी डिस्प्ले के लिए टीटीएल इनपुट की आवश्यकता होती है। नियंत्रक हार्डवेयर को बदलने के बजाय, इंजीनियर जल्दी और कुशलता से अनुकूलता प्राप्त करने के लिए एलवीडीएस को टीटीएल सिग्नल रूपांतरण बोर्ड में एकीकृत कर सकते हैं।
सही रूपांतरण बोर्ड का चयन करने के लिए तकनीकी विशिष्टताओं के सावधानीपूर्वक मूल्यांकन की आवश्यकता होती है। एक उपयुक्त समाधान को न केवल संकेतों को परिवर्तित करना चाहिए बल्कि संपूर्ण डिस्प्ले सिस्टम के साथ दीर्घकालिक विश्वसनीयता और अनुकूलता भी सुनिश्चित करनी चाहिए।
खरीदने से पहले निम्नलिखित कारकों पर विचार किया जाना चाहिए:
| चयन कारक | महत्वपूर्ण विचार |
|---|---|
| एलसीडी पैनल संगतता | समर्थित एलसीडी मॉडल, रिज़ॉल्यूशन, इंटरफ़ेस प्रकार और सिग्नल प्रारूप की पुष्टि करें। |
| इनपुट सिग्नल प्रकार | एलवीडीएस चैनल कॉन्फ़िगरेशन, वोल्टेज स्तर और ट्रांसमिशन आवश्यकताओं की जांच करें। |
| आउटपुट इंटरफ़ेस | सुनिश्चित करें कि टीटीएल/आरजीबी आउटपुट एलसीडी पैनल कनेक्टर परिभाषा से मेल खाता है। |
| बिजली की आवश्यकताएं | ऑपरेटिंग वोल्टेज और बिजली खपत विनिर्देशों को सत्यापित करें। |
| पर्यावरणीय स्थितियाँ | तापमान सीमा, कंपन प्रतिरोध और अनुप्रयोग वातावरण पर विचार करें। |
| अनुकूलन समर्थन | हार्डवेयर और सॉफ़्टवेयर मापदंडों को अनुकूलित करने में सक्षम आपूर्तिकर्ताओं को चुनें। |
सिस्टम एकीकरण के दौरान एक सामान्य गलती केवल कनेक्टर उपस्थिति के आधार पर रूपांतरण बोर्ड का चयन करना है। दो डिस्प्ले समान कनेक्टर का उपयोग कर सकते हैं लेकिन उनकी विद्युत विशेषताएँ पूरी तरह से भिन्न होती हैं। गलत मिलान से अस्थिर छवियाँ, असामान्य रंग या हार्डवेयर क्षति हो सकती है।
स्काई-टीडीएम जैसे पेशेवर आपूर्तिकर्ता ग्राहकों को उनके प्रदर्शन विनिर्देशों और परियोजना आवश्यकताओं के अनुसार उपयुक्त रूपांतरण समाधानों की पहचान करने में मदद करने के लिए तकनीकी सहायता प्रदान करते हैं।
डिस्प्ले सिस्टम को डिज़ाइन या अपग्रेड करते समय, इंजीनियर इस बात पर विचार कर सकते हैं कि नियंत्रक को सीधे संगत एलसीडी पैनल से कनेक्ट करना है या सिग्नल रूपांतरण समाधान का उपयोग करना है। मतभेदों को समझने से निर्माताओं को बेहतर निर्णय लेने में मदद मिलती है।
| तुलना मद | डायरेक्ट एलसीडी कनेक्शन | एलवीडीएस से टीटीएल सिग्नल रूपांतरण बोर्ड |
|---|---|---|
| हार्डवेयर लचीलापन | मिलान इंटरफ़ेस प्रकारों तक सीमित | विभिन्न इंटरफेस के बीच कनेक्शन का समर्थन करता है |
| उत्पाद उन्नयन | नियंत्रक प्रतिस्थापन की आवश्यकता हो सकती है | मौजूदा हार्डवेयर को काम जारी रखने की अनुमति देता है |
| विकास की लागत | जब रीडिज़ाइन की आवश्यकता होती है तो उच्चतर | कम क्योंकि मौजूदा सिस्टम का पुन: उपयोग किया जा सकता है |
| इंजीनियरिंग का समय | लंबा विकास चक्र | तेज़ एकीकरण प्रक्रिया |
| आवेदन रेंज | नई मिलान प्रणालियों के लिए उपयुक्त | उन्नयन और अनुकूलित परियोजनाओं के लिए आदर्श |
पूरी तरह से मेल खाने वाले घटकों वाले नए उत्पादों के लिए, सीधा कनेक्शन एक उपयुक्त विकल्प हो सकता है। हालाँकि, उपकरण उन्नयन, प्रतिस्थापन परियोजनाओं और अनुकूलित औद्योगिक अनुप्रयोगों के लिए, LVDS से TTL सिग्नल रूपांतरण बोर्ड अधिक लचीलापन प्रदान करता है।
यह तकनीक विशेष रूप से मूल्यवान है जब निर्माताओं को प्रदर्शन प्रदर्शन में सुधार या उपकरण सेवा जीवन का विस्तार करते हुए मौजूदा उत्पाद संरचनाओं को बनाए रखने की आवश्यकता होती है।
एलवीडीएस से टीटीएल सिग्नल रूपांतरण बोर्ड एक इलेक्ट्रॉनिक इंटरफ़ेस डिवाइस है जो एलवीडीएस डिस्प्ले सिग्नल को टीटीएल/आरजीबी सिग्नल में परिवर्तित करता है। यह एलवीडीएस आउटपुट नियंत्रकों को टीटीएल-संगत एलसीडी पैनल के साथ संचार करने में सक्षम बनाता है।
औद्योगिक उपकरण अक्सर प्रदर्शन प्रौद्योगिकी की विभिन्न पीढ़ियों का उपयोग करते हैं। रूपांतरण बोर्ड नियंत्रकों और एलसीडी पैनलों के बीच संगतता समस्याओं को हल करते हैं, रीडिज़ाइन आवश्यकताओं को कम करते हैं और सिस्टम लचीलेपन में सुधार करते हैं।
नहीं, अलग-अलग एलसीडी पैनलों में अलग-अलग रिज़ॉल्यूशन, टाइमिंग पैरामीटर, कनेक्टर परिभाषाएं और विद्युत आवश्यकताएं होती हैं। एक उपयुक्त रूपांतरण बोर्ड को विशिष्ट डिस्प्ले मॉडल और सिस्टम विशिष्टताओं से मेल खाना चाहिए।
गलत मिलान के परिणामस्वरूप स्क्रीन झिलमिलाहट, गायब रंग, असामान्य छवि प्रदर्शन, अस्थिर संचालन, या जुड़े घटकों को संभावित क्षति हो सकती है। स्थापना से पहले उचित तकनीकी सत्यापन आवश्यक है।
हाँ। SKY-TDM ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित औद्योगिक डिस्प्ले समाधानों का समर्थन करता है, जिसमें इंटरफ़ेस कॉन्फ़िगरेशन, एलसीडी संगतता और एप्लिकेशन-विशिष्ट समायोजन शामिल हैं।
इस तकनीक का व्यापक रूप से औद्योगिक स्वचालन, चिकित्सा उपकरण, परिवहन प्रणाली, एम्बेडेड डिवाइस, नियंत्रण पैनल और विश्वसनीय प्रदर्शन एकीकरण की आवश्यकता वाले अन्य अनुप्रयोगों में उपयोग किया जाता है।
एलवीडीएस से टीटीएल सिग्नल रूपांतरण बोर्ड आधुनिक औद्योगिक प्रणालियों में प्रदर्शन अनुकूलता चुनौतियों को हल करने में महत्वपूर्ण भूमिका निभाता है। एलवीडीएस सिग्नल को टीटीएल आउटपुट में परिवर्तित करके, यह निर्माताओं को हार्डवेयर की विभिन्न पीढ़ियों को जोड़ने, उत्पाद उन्नयन को सरल बनाने, विकास लागत को कम करने और सिस्टम लचीलेपन में सुधार करने की अनुमति देता है।
औद्योगिक उपकरणों पर काम करने वाले इंजीनियरों के लिए, सही रूपांतरण समाधान का चयन करने के लिए एलसीडी विनिर्देशों, सिग्नल संगतता, ऑपरेटिंग वातावरण और अनुकूलन आवश्यकताओं पर सावधानीपूर्वक विचार करने की आवश्यकता होती है। एक विश्वसनीय रूपांतरण बोर्ड को स्थिर ट्रांसमिशन, मजबूत अनुकूलता और दीर्घकालिक प्रदर्शन प्रदान करना चाहिए।
स्काई-टीडीएमऔद्योगिक प्रदर्शन समाधानों में विशेषज्ञता है और विभिन्न अनुप्रयोग आवश्यकताओं के लिए डिज़ाइन किए गए टीटीएल सिग्नल रूपांतरण बोर्ड उत्पादों को विश्वसनीय एलवीडीएस प्रदान करता है। पेशेवर तकनीकी अनुभव और अनुकूलित समर्थन क्षमताओं के साथ, SKY-TDM ग्राहकों को कुशल और स्थिर प्रदर्शन एकीकरण प्राप्त करने में मदद करता है।
यदि आप अपने औद्योगिक डिस्प्ले प्रोजेक्ट के लिए भरोसेमंद LVDS से TTL सिग्नल रूपांतरण बोर्ड समाधान की तलाश में हैं, तो SKY-TDM पेशेवर सहायता और अनुकूलित विकल्प प्रदान कर सकता है। कृपयाहमसे संपर्क करेंआज अपनी आवश्यकताओं पर चर्चा करने और अपने आवेदन के लिए सही प्रदर्शन रूपांतरण समाधान खोजने के लिए।
