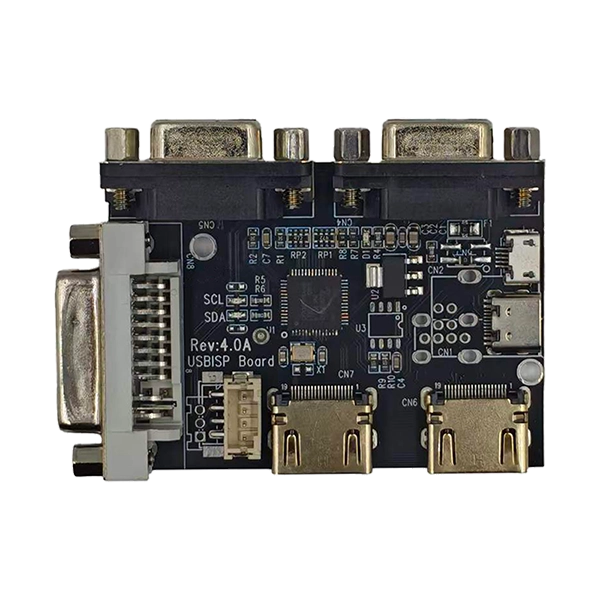

फ़र्मवेयर विश्वसनीयता औद्योगिक डिस्प्ले सिस्टम में हार्डवेयर गुणवत्ता जितनी ही महत्वपूर्ण है।एलसीडी ड्राइवर बोर्ड के लिए यूएसबी-आरटीडी हाई-स्पीड प्रोग्रामरविशेष रूप से रियलटेक आरटीडी श्रृंखला डिस्प्ले कंट्रोलर आईसी प्रोग्रामिंग के लिए विकसित किया गया है, जो फर्मवेयर डाउनलोडिंग, बैच उत्पादन, डिबगिंग और फील्ड अपग्रेड के लिए एक कुशल समाधान प्रदान करता है।
एलसीडी नियंत्रक बोर्ड निर्माताओं, ओईएम उपकरण निर्माताओं और इंजीनियरिंग टीमों के लिए डिज़ाइन किया गया, यह प्रोग्रामर प्रत्येक उत्पादन बैच में फर्मवेयर अखंडता सुनिश्चित करते हुए प्रोग्रामिंग समय को काफी कम कर देता है। यह अनुकूलित औद्योगिक प्रदर्शन समाधानों के लिए आदर्श साथी है।
सामान्य प्रयोजन प्रोग्रामर के विपरीत, यूएसबी-आरटीडी प्रोग्रामर को रियलटेक आरटीडी डिस्प्ले नियंत्रक प्लेटफार्मों के लिए अनुकूलित किया गया है, जो सॉफ्टवेयर विकास और विनिर्माण के दौरान अनुकूलित नियंत्रक बोर्डों के साथ स्थिर संचार की अनुमति देता है।
चाहे एकल प्रोटोटाइप की प्रोग्रामिंग हो या हजारों नियंत्रक बोर्डों का बड़े पैमाने पर उत्पादन, एलसीडी ड्राइवर बोर्ड के लिए यूएसबी-आरटीडी हाई-स्पीड प्रोग्रामर संपूर्ण विनिर्माण प्रक्रिया के दौरान स्थिर और विश्वसनीय प्रदर्शन प्रदान करता है।
विशिष्ट उत्पादन लाइन वर्कफ़्लो में शामिल हैं:
- फ़र्मवेयर डाउनलोडिंग
- सॉफ्टवेयर सत्यापन
- फ़ंक्शन परीक्षण
- बड़े पैमाने पर उत्पादन प्रोग्रामिंग
- फ़र्मवेयर संस्करण प्रबंधन
- बैच संगतता सत्यापन
इसका स्थिर संचार कनेक्शन प्रोग्रामिंग विफलता दर को कम करता है और ऑपरेटर के हस्तक्षेप को काफी कम करता है।
हमारा अनुकूलित संचार तंत्र फर्मवेयर डाउनलोड समय को काफी कम कर देता है, प्रोग्रामिंग स्थिरता बनाए रखते हुए उत्पादन थ्रूपुट को प्रभावी ढंग से बढ़ाता है।
मुख्य रूप से रियलटेक आरटीडी श्रृंखला डिस्प्ले कंट्रोलर चिप्स के फर्मवेयर प्रोग्रामिंग के लिए विकसित किया गया है, जो अनुकूलित एलसीडी ड्राइवर बोर्डों के साथ पूर्ण संगतता सुनिश्चित करता है।

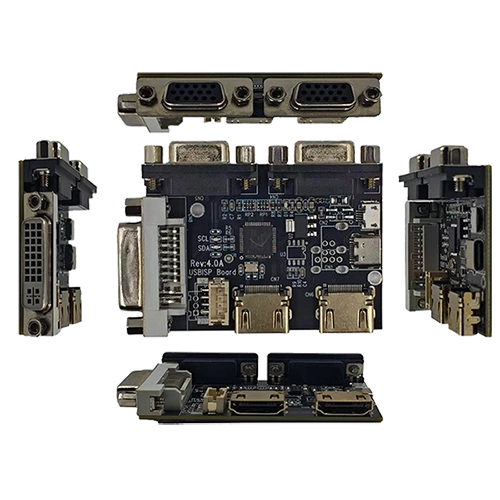

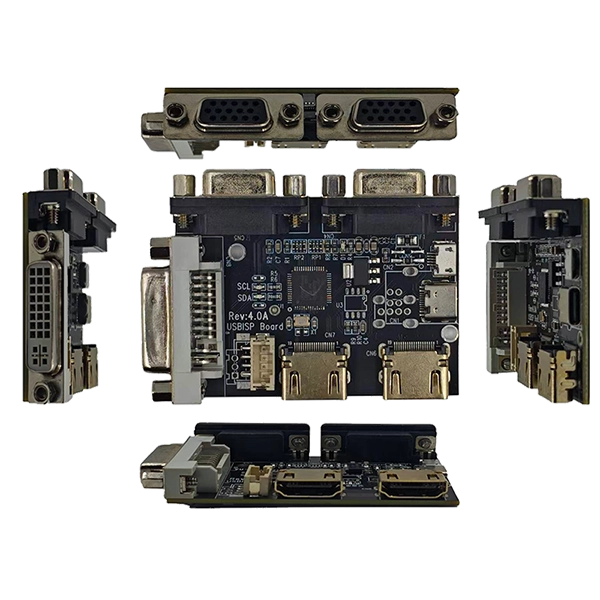

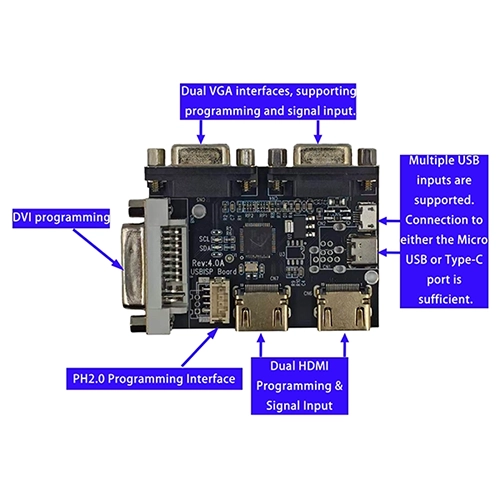

हमारा प्रोग्रामर इंजीनियरिंग विकास और बड़े पैमाने पर उत्पादन की जरूरतों को पूरा करने के लिए विभिन्न कनेक्शन विकल्पों का समर्थन करता है। इनमें डुअल एचडीएमआई प्रोग्रामिंग और सिग्नल इनपुट, डुअल वीजीए इंटरफेस, डीवीआई प्रोग्रामिंग इंटरफेस, यूएसबी टाइप-सी इंटरफेस, माइक्रो यूएसबी इंटरफेस और पीएच2.0 प्रोग्रामिंग कनेक्टर शामिल हैं। यह लचीला इंटरफ़ेस डिज़ाइन इंजीनियरों को प्रोग्रामिंग उपकरण बदलने की आवश्यकता के बिना विभिन्न नियंत्रक बोर्ड कॉन्फ़िगरेशन को आसानी से संभालने की अनुमति देता है।
अनुसंधान एवं विकास इंजीनियरों के लिए, हमारा प्रोग्रामर नियंत्रक बोर्ड विकास चरण के दौरान एक अत्यधिक कुशल मंच प्रदान करता है। यह विभिन्न कार्यों से निपटने में इंजीनियरों की सहायता करता है, जैसे अनुकूलित फर्मवेयर को डिबग करना, नए एलसीडी पैनलों की अनुकूलता की पुष्टि करना, विभिन्न डिस्प्ले रिज़ॉल्यूशन का परीक्षण करना, समय मापदंडों को कॉन्फ़िगर करना, बड़े पैमाने पर उत्पादन से पहले डिस्प्ले फ़ंक्शन को मान्य करना और उत्पाद विकास के दौरान फर्मवेयर अपग्रेड करना। अंततः, यह प्रभावी रूप से अनुसंधान एवं विकास चक्र को छोटा करता है और नए उत्पादों को बाजार में लाने के समय में तेजी लाता है।
विश्वसनीय फर्मवेयर प्रोग्रामिंग सीधे औद्योगिक डिस्प्ले की प्रोग्रामिंग दक्षता निर्धारित करती है। एलसीडी ड्राइवर बोर्ड के लिए एक समर्पित यूएसबी-आरटीडी हाई-स्पीड प्रोग्रामर का उपयोग प्रोग्रामिंग दक्षता में सुधार करने में मदद करता है, आरटीडी चिप-आधारित ड्राइवर बोर्ड के साथ सही संगतता सुनिश्चित करता है, प्रोग्रामिंग त्रुटियों को कम करता है, उत्पाद रखरखाव को सरल बनाता है और अंततः ग्राहक उत्पादकता को बढ़ाता है।
USB-RTD हाई-स्पीड प्रोग्रामर एक सीधे वर्कफ़्लो का अनुसरण करता है जो आपके विकास और उत्पादन प्रक्रियाओं में सहजता से एकीकृत होता है:
चरण 1: हार्डवेयर कनेक्शन
यूएसबी केबल के माध्यम से प्रोग्रामर को अपने पीसी से कनेक्ट करें, और अपने बोर्ड डिज़ाइन के आधार पर प्रोग्रामर को HDMI, VGA, DVI, या PH2.0 इंटरफ़ेस का उपयोग करके लक्ष्य एलसीडी नियंत्रक बोर्ड से लिंक करें।
चरण 2: सॉफ़्टवेयर सेटअप
अपने पीसी पर प्रोग्रामिंग सॉफ्टवेयर लॉन्च करें। अपने विशिष्ट एलसीडी पैनल और एप्लिकेशन आवश्यकताओं के लिए तैयार फर्मवेयर फ़ाइल (.bin या .hex प्रारूप) लोड करें। सॉफ़्टवेयर स्वचालित रूप से कनेक्टेड आरटीडी नियंत्रक आईसी मॉडल का पता लगाता है।
चरण 3: फ़र्मवेयर प्रोग्रामिंग
प्रोग्रामिंग प्रक्रिया आरंभ करें. प्रोग्रामर डेटा अखंडता सुनिश्चित करने के लिए सत्यापन जांच के साथ आरटीडी नियंत्रक आईसी की फ्लैश मेमोरी में फर्मवेयर लिखता है। विशिष्ट प्रोग्रामिंग समय सीमा से होता है5 से 15 सेकंडप्रति बोर्ड, फ़र्मवेयर आकार पर निर्भर करता है।
चरण 4: सत्यापन और सत्यापन
प्रोग्रामिंग के बाद, सिस्टम स्वचालित रूप से स्रोत फ़ाइल के विरुद्ध लिखित फ़र्मवेयर का सत्यापन करता है। पास/असफल संकेतक सफल प्रोग्रामिंग की पुष्टि करता है। विफल बोर्डों को पुनः कार्य के लिए चिह्नित किया जाता है --- दोषपूर्ण बोर्डों के उत्पादन लाइन तक पहुंचने के जोखिम को कम करता है।
चरण 5: उत्पादन-लाइन एकीकरण
बड़े पैमाने पर उत्पादन के लिए, प्रोग्रामिंग स्टेशनों पर कई प्रोग्रामर तैनात किए जा सकते हैं। ऑपरेटर क्रम से नियंत्रक बोर्डों को प्रोग्राम कर सकते हैं, प्रत्येक बोर्ड को कनेक्शन से पूरा होने में आमतौर पर 20 सेकंड से कम समय लगता है।
| तरीका | प्रति बोर्ड प्रोग्रामिंग समय | सेटअप समय | के लिए उपयुक्त |
| यूएसबी-आरटीडी हाई-स्पीड प्रोग्रामर | 5-15 सेकंड | 1 मिनट से कम | इंजीनियरिंग नमूने, बड़े पैमाने पर उत्पादन, क्षेत्र उन्नयन |
| डिबग हेडर के माध्यम से आईएसपी (इन-सिस्टम प्रोग्रामिंग)। | 15-30 सेकंड | 3-5 मिनट | विकास-चरण डिबगिंग |
| बाहरी फ़्लैश प्रोग्रामर | 30-60 सेकंड | 5-10 मिनट | प्री-असेंबली फ़्लैश प्रोग्रामिंग |
| मैनुअल फ़र्मवेयर कॉपी (एसडी कार्ड) | 60-120 सेकंड | 5-15 मिनट | कम मात्रा, केवल रखरखाव |
प्रति दिन 500 नियंत्रक बोर्डों की प्रोग्रामिंग करने वाली उत्पादन लाइन के लिए, यूएसबी-आरटीडी हाई-स्पीड प्रोग्रामर आईएसपी तरीकों की तुलना में लगभग 2-4 घंटे का प्रोग्रामिंग समय बचाता है --- सीधे दैनिक उत्पादन क्षमता में सुधार करता है।
एलसीडी ड्राइवर बोर्ड के लिए यूएसबी-आरटीडी हाई-स्पीड प्रोग्रामर मुख्य रूप से आरटीडी चिप्स पर आधारित औद्योगिक ड्राइवर बोर्ड के लिए डिज़ाइन किया गया है और यह अन्य डिस्प्ले या टच-कंट्रोल बोर्ड के साथ संगत नहीं है। इसका व्यापक रूप से विभिन्न परिदृश्यों में उपयोग किया जाता है, जिसमें औद्योगिक एलसीडी नियंत्रक बोर्ड उत्पादन, मेडिकल डिस्प्ले फर्मवेयर प्रोग्रामिंग, अनुकूलित मॉनिटर विनिर्माण, इंजीनियरिंग फर्मवेयर विकास, फैक्ट्री सॉफ्टवेयर अपग्रेड, उत्पादन-लाइन प्रोग्रामिंग स्टेशन, उत्पाद रखरखाव और बिक्री के बाद सेवा, और डिस्प्ले नियंत्रक सत्यापन प्रयोगशालाएं शामिल हैं।
| विशेषता | विवरण |
| उत्पाद का प्रकार | एलसीडी ड्राइवर बोर्ड के लिए यूएसबी-आरटीडी हाई-स्पीड प्रोग्रामर |
| लक्ष्य आईसी | रियलटेक आरटीडी सीरीज डिस्प्ले कंट्रोलर |
| बेसिक कार्यक्रम | फ़र्मवेयर प्रोग्रामिंग और अपग्रेड |
| प्रोग्रामिंग मोड | हाई-स्पीड यूएसबी संचार |
| इंटरफ़ेस | एचडीएमआई, वीजीए, डीवीआई, यूएसबी टाइप-सी, माइक्रो यूएसबी, पीएच2.0 |
| आवेदन | आरटीडी चिप-आधारित ड्राइवर बोर्ड |
| विकास सहायता | फ़र्मवेयर डिबगिंग एवं सत्यापन |
| उत्पादन का समर्थन | बैच प्रोग्रामिंग |
ए: इसे अनुकूलित एलसीडी ड्राइवर बोर्डों पर उपयोग किए जाने वाले रियलटेक आरटीडी श्रृंखला डिस्प्ले कंट्रोलर आईसी के लिए फर्मवेयर को प्रोग्राम और अपग्रेड करने के लिए डिज़ाइन किया गया है।
उत्तर: हाँ. यह इंजीनियरिंग नमूनों, पायलट उत्पादन और उच्च मात्रा में विनिर्माण के लिए उपयुक्त है।
ए: प्रोग्रामर समर्थन करता हैHDMI, VGA, DVI, USB टाइप-C, माइक्रो USB और PH2.0नियंत्रक बोर्ड डिज़ाइन के आधार पर प्रोग्रामिंग इंटरफ़ेस।
उत्तर: हाँ. लक्ष्य नियंत्रक बोर्ड द्वारा समर्थित होने पर इसका उपयोग फर्मवेयर रखरखाव, अपडेट और उत्पाद सर्विसिंग के लिए किया जा सकता है।
उत्तर: हाँ. विभिन्न फर्मवेयर संस्करणों को विभिन्न एलसीडी रिज़ॉल्यूशन, समय मापदंडों और एप्लिकेशन आवश्यकताओं से मेल खाने के लिए प्रोग्राम किया जा सकता है।
उत्तर: यह हमारे अनुकूलित एलसीडी नियंत्रक बोर्ड समाधानों में उपयोग किए जाने वाले समर्थित आरटीडी-श्रृंखला डिस्प्ले नियंत्रक आईसी के लिए है। अनुकूलता पुष्टि के लिए कृपया अपने नियंत्रक बोर्ड मॉडल के साथ हमसे संपर्क करें।
उत्तर: हाँ. ग्राहक-विशिष्ट फर्मवेयर को शिपमेंट से पहले प्रोग्राम और सत्यापित किया जा सकता है, यह सुनिश्चित करते हुए कि बोर्ड तत्काल एकीकरण के लिए तैयार हैं।
उत्तर: हाँ. हमारी इंजीनियरिंग टीम पूरे प्रोजेक्ट जीवनचक्र में फर्मवेयर प्रोग्रामिंग मार्गदर्शन, नियंत्रक बोर्ड एकीकरण समर्थन और तकनीकी सहायता प्रदान करती है।
उत्तर: हाँ. एकाधिक यूएसबी-आरटीडी प्रोग्रामर को पर्याप्त यूएसबी बैंडविड्थ के साथ विभिन्न पीसी या एक पीसी से जोड़ा जा सकता है। प्रत्येक प्रोग्रामर स्वतंत्र रूप से काम करता है, जिससे एक साथ कई नियंत्रक बोर्डों की समानांतर प्रोग्रामिंग की अनुमति मिलती है --- उच्च मात्रा वाली उत्पादन लाइनों के लिए आदर्श।
उ: प्रोग्रामर में अपूर्ण फर्मवेयर लेखन को रोकने के लिए सुरक्षा तंत्र शामिल हैं। यदि रुकावट आती है, तो आरटीडी नियंत्रक आईसी को शुरुआत से ही पुन: प्रोग्राम किया जा सकता है। किसी विशेष पुनर्प्राप्ति प्रक्रिया की आवश्यकता नहीं है --- बस प्रोग्रामिंग प्रक्रिया को पुनः कनेक्ट करें और पुनरारंभ करें।
