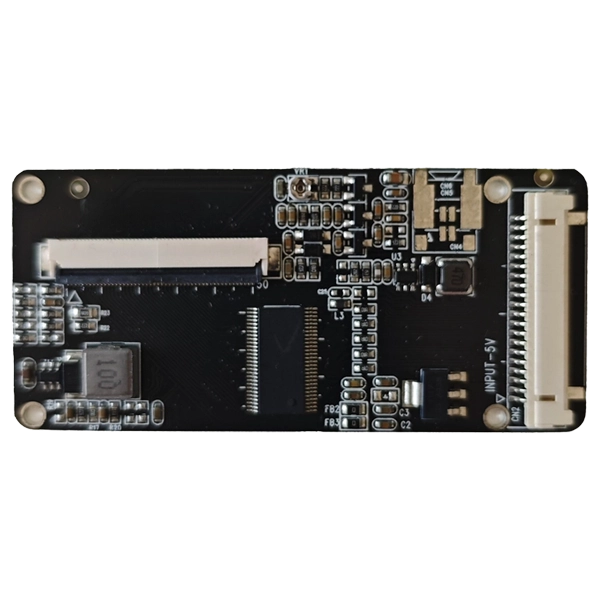

जैसे-जैसे औद्योगिक एलसीडी पैनल विकसित हो रहे हैं, कई एम्बेडेड सिस्टम को विभिन्न डिस्प्ले इंटरफेस के बीच विश्वसनीय सिग्नल रूपांतरण की आवश्यकता होती है। स्काई-टीडीएमएलवीडीएस से टीटीएल सिग्नल रूपांतरण बोर्डउन इंजीनियरों के लिए एक पेशेवर समाधान प्रदान करता है जिन्हें उत्कृष्ट छवि गुणवत्ता और सिस्टम स्थिरता बनाए रखते हुए, समग्र लागत को कम करते हुए, एलवीडीएस आउटपुट के माध्यम से टीटीएल/आरजीबी टीएफटी एलसीडी पैनल चलाने की आवश्यकता होती है।
विशेष रूप से औद्योगिक वातावरण के लिए डिज़ाइन किया गया, यह कनवर्टर बोर्ड मांग की परिस्थितियों में स्थिर संचालन सुनिश्चित करने के लिए उच्च दक्षता वाले बिजली प्रबंधन, अनुकूलित पीसीबी लेआउट और औद्योगिक-ग्रेड घटकों को एकीकृत करता है। उपभोक्ता-ग्रेड विकल्पों की तुलना में, यह बेहतर ईएमसी (इलेक्ट्रोमैग्नेटिक कम्पैटिबिलिटी) प्रदर्शन, कम ईएमआई (इलेक्ट्रोमैग्नेटिक इंटरफेरेंस) उत्सर्जन, लंबे समय तक परिचालन जीवन और औद्योगिक एलसीडी मॉड्यूल के साथ उच्च अनुकूलता प्रदान करता है।
चाहे नए एलसीडी को मौजूदा उपकरणों में एकीकृत करना हो या पुराने सिस्टम को अपग्रेड करना हो, यह बोर्ड प्रभावी रूप से विकास के समय को कम करता है और सिस्टम एकीकरण को सुव्यवस्थित करता है।
मानक विकास बोर्डों के विपरीत, इस LVDS से TTL सिग्नल रूपांतरण बोर्ड को औद्योगिक वातावरण में निरंतर संचालन के लिए अनुकूलित किया गया है।
इसमें शामिल है:
- औद्योगिक-ग्रेड पीसीबी डिजाइन
- स्थिर एलवीडीएस इनपुट आर्किटेक्चर
- टीटीएल/आरजीबी 50-पिन एलसीडी आउटपुट
- कम शोर वाली बिजली आपूर्ति डिजाइन
- उच्च दक्षता एलईडी बैकलाइट ड्राइवर
- एडजस्टेबल वीकॉम वोल्टेज
- उत्कृष्ट ईएमसी प्रदर्शन
- कम बिजली की खपत
- हाई-स्पीड सिग्नल अखंडता
- लंबे जीवनचक्र के घटक

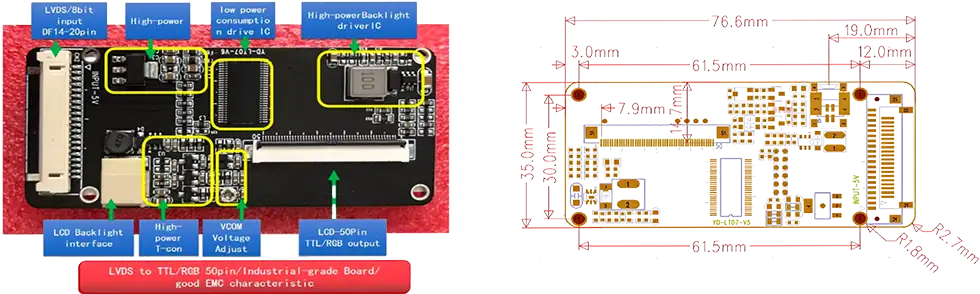

कॉम्पैक्ट मैकेनिकल डिज़ाइन इसे एम्बेडेड उत्पादों के लिए भी उपयुक्त बनाता है जहां स्थापना स्थान सीमित है।
सावधानीपूर्वक अनुकूलित विभेदक रूटिंग सिग्नल विरूपण को कम करती है और स्थिर छवि संचरण सुनिश्चित करती है।
पीसीबी लेआउट और पावर डिज़ाइन विद्युत चुम्बकीय हस्तक्षेप को कम करते हैं, जिससे औद्योगिक उपकरणों के लिए प्रमाणीकरण आसान हो जाता है।
टीटीएल/आरजीबी 50 पिन इंटरफेस का उपयोग करके औद्योगिक टीएफटी एलसीडी पैनलों की एक विस्तृत श्रृंखला का समर्थन करता है।
एकीकृत उच्च दक्षता वाली पावर सर्किटरी गर्मी उत्पादन को कम करती है और समग्र विश्वसनीयता में सुधार करती है।
इंजीनियरों को विभिन्न एलसीडी पैनलों के प्रदर्शन को बेहतर बनाने की अनुमति देता है।
उत्कृष्ट दीर्घकालिक स्थिरता के साथ लगातार चमक प्रदान करता है।
मानक कनेक्टर स्थापना को सरल बनाते हैं और उत्पाद विकास चक्र को छोटा करते हैं।
| वस्तु | विनिर्देश |
| इनपुट इंटरफ़ेस | एलवीडीएस (8 बिट) |
| आउटपुट (एलसीडी) इंटरफ़ेस | टीटीएल/आरजीबी 50 पिन |
| इनपुट वोल्टेज | 5V |
| बैकलाइट चालक | एकीकृत एलईडी ड्राइवर |
| वीसीओएम समायोजन | का समर्थन किया |
| परिचालन तापमान | -20°C से +70°C |
| रीति - रिवाज़ परिकल्पना | का समर्थन किया |
| नत्थी करना | संकेत | नत्थी करना | संकेत |
| 1 | एलईडी+ | 2 | एलईडी+ |
| 3 | नेतृत्व किया- | 4 | नेतृत्व किया- |
| 5 | जी.एन.डी | 6 | वीकॉम |
| 7 | डीवीडीडी | 8 | तरीका |
| 9 | डी.ई | 10 | बनाम |
| 11 | एच एस | 12 | बी 7 |
| 13 | बी -6 | 14 | बी5 |
| 15 | बी4 | 16 | बी 3 |
| 17 | बी2 | 18 | बी 1 |
| 19 | बी0 | 20 | जी7 |
| 21 | जी6 | 22 | जी5 |
| 23 | जी -4 | 24 | जी3 |
| 25 | जी2 | 26 | जी1 |
| 27 | जी0 | 28 | आर7 |
| 29 | आर6 | 30 | आर5 |
| 31 | आर4 | 32 | आर3 |
| 33 | आर2 | 34 | आर 1 |
| 35 | आर0 | 36 | जी.एन.डी |
| 37 | डीसीएलके | 38 | जी.एन.डी |
| 39 | एल/आर | 40 | यू/डी |
| 41 | वीजीएच | 42 | वीजीएल |
| 43 | एवीडीडी | 44 | रीसेट करें |
| 45 | एनसी | 46 | वीकॉम |
| 47 | डीआईटीएचबी | 48 | जी.एन.डी |
| 49 | एनसी | 50 | एनसी |
| नत्थी करना | संकेत | नत्थी करना | संकेत |
| 1 | विन(5वी) | 2 | विन(5वी) |
| 3 | जी.एन.डी | 4 | जी.एन.डी |
| 5 | आर0- | 6 | आर0+ |
| 7 | जी.एन.डी | 8 | R1- |
| 9 | आर1+ | 10 | जी.एन.डी |
| 11 | R2- | 12 | आर2+ |
| 13 | जी.एन.डी | 14 | टीसीएलके- |
| 15 | टीसीएलके+ | 16 | जी.एन.डी |
| 17 | R3- | 18 | आर3+ |
| 19 | बंद | 20 | पीडब्लूएम |
यह बोर्ड औद्योगिक अनुप्रयोगों के लिए तैयार किया गया है और औद्योगिक एचएमआई, औद्योगिक उपकरण, लॉटरी मशीन और चिकित्सा उपकरणों जैसे मांग वाले औद्योगिक वातावरण के लिए अत्यधिक उपयुक्त है।
वर्तमान में, यह उत्पाद विशिष्ट इंटरफ़ेस संकेतों का समर्थन करता है। यदि आपको विभिन्न इंटरफ़ेस सिग्नल की आवश्यकता है, तो कृपया एलसीडी इंटरफ़ेस विनिर्देश प्रदान करें, और हम आपकी आवश्यकताओं को पूरा करने के अनुसार बोर्ड को फिर से डिज़ाइन करेंगे।
आपको इस रूपांतरण बोर्ड की आवश्यकता कब पड़ती है?
अधिकांश औद्योगिक एलसीडी पैनल आज एलवीडीएस या ईडीपी इंटरफेस का उपयोग करते हैं। हालाँकि, कई पुराने उपकरण डिज़ाइन और कुछ विशेष डिस्प्ले मॉड्यूल को अभी भी टीटीएल/आरजीबी (समानांतर आरजीबी) सिग्नल की आवश्यकता होती है। यहां तब है जब आपको इस बोर्ड की आवश्यकता है:
इस बोर्ड का उपयोग करें यदि:
- आपका सिस्टम एलवीडीएस सिग्नल आउटपुट करता है लेकिन आपके एलसीडी पैनल को टीटीएल/आरजीबी इनपुट की आवश्यकता होती है
- आपके पास 50-पिन टीटीएल इंटरफ़ेस वाला एक लीगेसी डिस्प्ले पैनल है
- आप एक सिस्टम को अपग्रेड कर रहे हैं लेकिन मौजूदा टीटीएल पैनल रख रहे हैं
- आपको एलवीडीएस सिग्नल स्रोतों का उपयोग करके टीटीएल पैनलों का परीक्षण या सत्यापन करने की आवश्यकता है
सीधा एलवीडीएस कनेक्शन पर्याप्त है यदि:
- आपका स्रोत और पैनल दोनों LVDS का उपयोग करते हैं (कोई रूपांतरण आवश्यक नहीं)
- आपके पैनल में ईडीपी या एचडीएमआई इनपुट हैं
- आप आधुनिक इंटरफ़ेस पैनल के साथ एक नया सिस्टम डिज़ाइन कर रहे हैं
यह बोर्ड विशेष रूप से रूपांतरण परिदृश्य के लिए डिज़ाइन किया गया है --- इंजीनियरों को नए एलवीडीएस-सुसज्जित औद्योगिक कंप्यूटर या एम्बेडेड नियंत्रकों के साथ मौजूदा टीटीएल पैनलों का पुन: उपयोग करने में सक्षम बनाता है।
हम एलसीडी एकीकरण के दौरान ओईएम ग्राहकों के सामने आने वाली वास्तविक दुनिया की चुनौतियों का समाधान करते हैं। विभिन्न एलवीडीएस आउटपुट स्रोतों और विशिष्ट 50-पिन टीटीएल एलसीडी पैनलों के बीच रूपांतरण का समर्थन करके, हम सिस्टम रीडिज़ाइन की आवश्यकता को समाप्त करते हैं। बोर्ड में एक स्वतंत्र पावर आर्किटेक्चर है जो समग्र उत्पाद स्थिरता को बढ़ाने के लिए वोल्टेज के उतार-चढ़ाव को कम करता है, जबकि औद्योगिक-ग्रेड पीसीबी रूटिंग ईएमसी प्रदर्शन में काफी सुधार करता है और सिस्टम हस्तक्षेप को कम करता है। इसके अलावा, हम व्यापक अनुकूलन प्रदान करते हैं; बस इंटरफ़ेस परिभाषाओं, कनेक्टर प्रकारों और माउंटिंग होल स्थितियों के लिए अपनी आवश्यकताएं प्रदान करें, और हम एक संपूर्ण डिज़ाइन प्रदान करेंगे जो आपके उपकरण से पूरी तरह मेल खाता है।
हमें चुनने का मतलब केवल एलवीडीएस से टीटीएल सिग्नल रूपांतरण बोर्ड खरीदने से कहीं अधिक है --- आप औद्योगिक प्रदर्शन एकीकरण में एक अनुभवी इंजीनियरिंग सहयोगी के साथ साझेदारी कर रहे हैं।
हम व्यापक, वन-स्टॉप समाधान प्रदान करते हैं जिसमें OEM और ODM कस्टम विकास, एलसीडी संगतता मूल्यांकन, केबल अनुकूलन, फर्मवेयर अनुकूलन, छोटे-बैच प्रोटोटाइप, बड़े पैमाने पर उत्पादन क्षमताएं, सख्त गुणवत्ता निरीक्षण और दीर्घकालिक उत्पाद उपलब्धता शामिल हैं। हमारा ऑल-इन-वन दृष्टिकोण कई आपूर्तिकर्ताओं से सोर्सिंग से जुड़े अनावश्यक गुणवत्ता जोखिमों को खत्म करने में मदद करता है।
ए: बोर्ड में समान पिनआउट परिभाषा के साथ 50-पिन टीटीएल/आरजीबी एलसीडी पैनल के लिए व्यापक समर्थन है।
उत्तर: हाँ. कनेक्टर प्रकार, पिन असाइनमेंट, केबल की लंबाई और इंटरफ़ेस परिभाषा सभी को पूरी तरह से अनुकूलित किया जा सकता है।
उत्तर: हाँ. हम विभिन्न एलसीडी रिज़ॉल्यूशन और समय आवश्यकताओं के अनुरूप संबंधित फर्मवेयर और हार्डवेयर कॉन्फ़िगरेशन प्रदान करते हैं।
उत्तर: बिल्कुल. औद्योगिक-ग्रेड घटकों के साथ डिज़ाइन किया गया और ईएमसी (इलेक्ट्रोमैग्नेटिक कम्पैटिबिलिटी) प्रदर्शन के लिए अनुकूलित, यह बोर्ड निरंतर और स्थिर संचालन के लिए बनाया गया है।
उत्तर: हाँ. हम एलवीडीएस केबल, बैकलाइट केबल, पावर केबल और कस्टम हार्नेस सहित संपूर्ण केबल असेंबली प्रदान करते हैं।
उत्तर: हाँ. हमारी इंजीनियरिंग टीम एलसीडी संगतता मूल्यांकन, इंटरफ़ेस डिबगिंग और सिस्टम एकीकरण में आपकी सहायता के लिए उपलब्ध है।
उत्तर: मानक मॉडल में आम तौर पर 2 से 3 सप्ताह का लीड समय होता है। अनुकूलित परियोजनाओं के लिए, डिलीवरी का समय डिज़ाइन की जटिलता पर निर्भर करता है।
उत्तर: हाँ. हम बड़े पैमाने पर उत्पादन से पहले इंजीनियरिंग सत्यापन के लिए नमूना आदेशों को अत्यधिक प्रोत्साहित करते हैं।
उत्तर: हाँ. औद्योगिक परियोजनाओं के लिए, हम लंबे उत्पाद जीवनचक्र का समर्थन करते हैं और जब भी संभव हो दीर्घकालिक आपूर्ति योजना प्रदान करते हैं।
ए: मानक संस्करण एकल-चैनल एलवीडीएस इनपुट (8-बिट) का समर्थन करता है। दोहरे चैनल एलवीडीएस इनपुट आवश्यकताओं के लिए, हम आपके विशिष्ट एलसीडी पैनल समय और कनेक्टर विनिर्देशों के आधार पर बोर्ड डिज़ाइन को अनुकूलित कर सकते हैं। कृपया मूल्यांकन के लिए अपना पैनल मॉडल नंबर या इंटरफ़ेस परिभाषा प्रदान करें।
