एचडीएमआई और वीजीए और डीवीआई से एलवीडीएस औद्योगिक एलसीडी नियंत्रक बोर्ड

कई औद्योगिक प्रदर्शन परियोजनाओं को मानक पीसी वीडियो आउटपुट --- एचडीएमआई, वीजीए, या डीवीआई --- को एलवीडीएस सिग्नल में परिवर्तित करने की आवश्यकता होती है जो औद्योगिक टीएफटी एलसीडी पैनल चलाते हैं। जबकि मल्टी-इंटरफ़ेस बोर्ड डीपी, टाइप-सी और ईडीपी का समर्थन करते हैं, अधिकांश फ़ैक्टरी उपकरण (पीएलसी, औद्योगिक पीसी और लीगेसी नियंत्रक) अभी भी प्राथमिक आउटपुट के रूप में एचडीएमआई, वीजीए या डीवीआई का उपयोग करते हैं।

स्काई-टीडीएमएचडीएमआई और वीजीए और डीवीआई से एलवीडीएस औद्योगिक एलसीडी नियंत्रक बोर्डइस विशिष्ट आवश्यकता को संबोधित करता है। यह औद्योगिक कंप्यूटरों पर पाए जाने वाले तीन सबसे आम वीडियो स्रोतों को स्वीकार करता है और डीपी-टू-एचडीएमआई एडाप्टर या टाइप-सी रूपांतरण केबल की आवश्यकता के बिना एलवीडीएस पैनल चलाता है - लागत बचाता है और सिग्नल श्रृंखला में संभावित विफलता बिंदुओं को कम करता है।

हमने एचएमआई पैनल अपग्रेड, सीएनसी मशीन डिस्प्ले रिप्लेसमेंट और मेडिकल कार्ट डिस्प्ले इंटीग्रेशन के लिए उपकरण निर्माताओं को इस बोर्ड की आपूर्ति की है, जहां मानक वीडियो आउटपुट को एलवीडीएस औद्योगिक पैनल से कनेक्ट करने की आवश्यकता होती है। पहले से ही एचडीएमआई, वीजीए, या डीवीआई स्रोतों और एलवीडीएस पैनलों का उपयोग करने वाले ग्राहकों के लिए, यह बोर्ड अप्रयुक्त डीपी, टाइप-सी, या ईडीपी सुविधाओं के लिए भुगतान किए बिना एक सीधा समाधान प्रदान करता है।

प्रमुख विशेषताऐं

1. औद्योगिक पीसी के लिए तीन मानक इनपुट

- एचडीएमआई आधुनिक औद्योगिक पीसी और एम्बेडेड सिस्टम का समर्थन करता है

- वीजीए पुराने नियंत्रकों और पुराने हार्डवेयर से जुड़ता है

- डीवीआई औद्योगिक कार्यस्थानों के लिए डिजिटल सिग्नल पथ प्रदान करता है

- कोई डीपी या टाइप-सी समर्थन नहीं होने का मतलब मानक अनुप्रयोगों के लिए कम लागत है

2. एलवीडीएस पैनल ड्राइविंग अनुकूलित

- तक सिंगल/डुअल-चैनल एलवीडीएस आउटपुट का समर्थन करता है1920×1080 @ 60 हर्ट्ज

- 6-बिट, 8-बिट और 10-बिट एलवीडीएस पैनल के साथ संगत

- विभिन्न एलसीडी मॉडलों के लिए चयन योग्य पैनल वोल्टेज (3.3V/5V/12V)।

- पैनल-विशिष्ट आवश्यकताओं के लिए समायोज्य समय पैरामीटर

3. औद्योगिक-ग्रेड सिग्नल अखंडता

- कम ईएमआई डिज़ाइन आस-पास के उपकरणों के साथ हस्तक्षेप को कम करता है

- 12V या 24V औद्योगिक बिजली प्रणालियों के लिए वाइड डीसी इनपुट (8-25V)।

- पीडब्लूएम चमक नियंत्रण के साथ एकीकृत बैकलाइट ड्राइवर

- फ़ैक्टरी बिजली के उतार-चढ़ाव के तहत स्थिर छवि आउटपुट

4. OEM के लिए सरलीकृत एकीकरण

- मानक JST 2x15 LVDS आउटपुट कनेक्टर सामान्य पैनल केबल से मेल खाता है

- कॉम्पैक्ट पीसीबी आकार अधिकांश औद्योगिक डिस्प्ले बाड़ों में फिट बैठता है

- एकल-बोर्ड समाधान बाहरी कनवर्टर बॉक्स को समाप्त करता है

- बहु-वर्षीय उपकरण उत्पादन के लिए दीर्घकालिक जीवनचक्र आपूर्ति

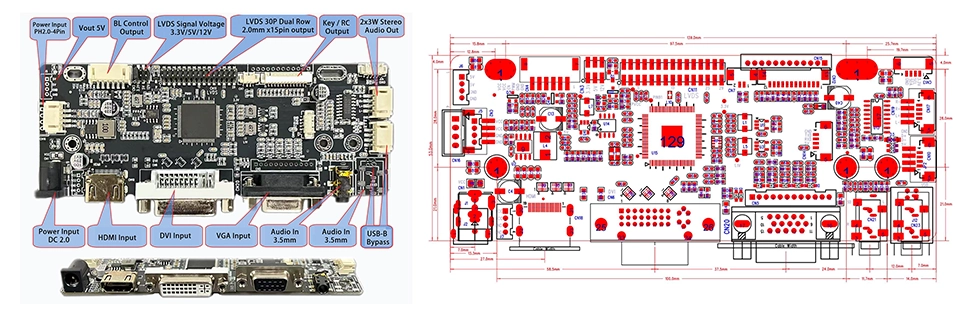

इंटरफ़ेस और आयाम

जेएसटी 2x15 पिन एलवीडीएस आउटपुट इंटरफ़ेस

6-पिन 2.0 मिमी बैकलाइट इंटरफ़ेस

विशिष्ट अनुप्रयोग

हमारे एचडीएमआई और वीजीए और डीवीआई से एलवीडीएस औद्योगिक एलसीडी नियंत्रक बोर्ड मुख्य रूप से औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किए गए हैं, जो असाधारण स्थिरता प्रदान करते हैं। इनका व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है, जिनमें औद्योगिक स्वचालन एचएमआई पैनल, सीएनसी मशीन ऑपरेटर टर्मिनल, मेडिकल डायग्नोस्टिक और रोगी निगरानी उपकरण, औद्योगिक पैनल पीसी और एम्बेडेड नियंत्रक, ओपन-फ्रेम टच मॉनिटर, स्वयं-सेवा कियोस्क और इंटरैक्टिव टर्मिनल, खुदरा पीओएस सिस्टम, ऑन-बोर्ड परिवहन डिस्प्ले और स्मार्ट फैक्ट्री उत्पादन उपकरण शामिल हैं।

इस बोर्ड बनाम मल्टी-इंटरफ़ेस बोर्ड को कब चुनें

कौन सा नियंत्रक बोर्ड आपके प्रोजेक्ट के लिए उपयुक्त है?

SKY-TDM दो औद्योगिक एलसीडी नियंत्रक बोर्ड प्रदान करता है। यहां बताया गया है कि कैसे चुनें:

यह बोर्ड चुनें (एचडीएमआई/वीजीए/डीवीआई से एलवीडीएस) यदि:

- आपके वीडियो स्रोत केवल एचडीएमआई, वीजीए, या डीवीआई हैं (कोई डीपी/टाइप-सी आवश्यक नहीं)

- आपका एलसीडी पैनल एलवीडीएस इंटरफ़ेस का उपयोग करता है (कोई ईडीपी पैनल नहीं)

- आपको मानक औद्योगिक अनुप्रयोगों के लिए लागत-अनुकूलित समाधान की आवश्यकता है

- आप DP Alt मोड, टाइप-सी, या eDP सुविधाओं के लिए भुगतान करने से बचना चाहते हैं

- आप मौजूदा उपकरणों को अपग्रेड कर रहे हैं जिनमें पहले से ही एचडीएमआई/वीजीए/डीवीआई आउटपुट हैं

मल्टी-इंटरफ़ेस बोर्ड (एचडीएमआई/डीपी/वीजीए/टाइप-सी से एलवीडीएस/ईडीपी) चुनें यदि:

- आपके सिस्टम में डिस्प्लेपोर्ट या यूएसबी टाइप-सी वीडियो स्रोत शामिल हैं

- आपको ईडीपी पैनल समर्थन की आवश्यकता है

- आप एकाधिक वीडियो इनपुट आवश्यकताओं के साथ एक नया प्लेटफ़ॉर्म विकसित कर रहे हैं

- आपके एप्लिकेशन को 4K रिज़ॉल्यूशन समर्थन की आवश्यकता है

- भविष्य में प्रूफ़िंग के लिए आपको अधिकतम इंटरफ़ेस लचीलेपन की आवश्यकता है

मानक पीसी आउटपुट और एलवीडीएस पैनल वाले अधिकांश औद्योगिक स्वचालन, चिकित्सा और कियोस्क अनुप्रयोगों के लिए, यह बोर्ड कार्यक्षमता और लागत का इष्टतम संतुलन प्रदान करता है।

स्काई-टीडीएम क्यों चुनें?

✔ औद्योगिक-ग्रेड विश्वसनीयता

कठोर औद्योगिक वातावरण में स्थिर, लंबी अवधि के संचालन को सुनिश्चित करने के लिए प्रीमियम इलेक्ट्रॉनिक घटकों के साथ निर्मित।

✔ वन-स्टॉप डिस्प्ले इकोसिस्टम

हम एलसीडी पैनल, टच स्क्रीन, कंट्रोलर बोर्ड, ऑप्टिकल बॉन्डिंग और कस्टम डिस्प्ले केबल प्रदान करते हैं, जो आपके संपूर्ण डिस्प्ले असेंबली के लिए एकल-स्रोत खरीद को सक्षम करते हैं।

✔ व्यापक OEM और ODM अनुकूलन

हमारी टीम आपकी अनुकूलन आवश्यकताओं का पूरा समर्थन करती है। हम आपकी विशिष्ट आवश्यकताओं के अनुसार उत्पाद की भौतिक उपस्थिति, इंटरफेस, सिग्नल केबल और पावर इनपुट/आउटपुट को तैयार कर सकते हैं।

✔ दीर्घकालिक स्थिर आपूर्ति

सामग्री का सख्त बिल (बीओएम) प्रबंधन अचानक घटक अप्रचलन को रोकता है, जो बहु-वर्षीय उत्पादन समर्थन की आवश्यकता वाले औद्योगिक उपकरणों के लिए महत्वपूर्ण है।

✔ समर्पित इंजीनियरिंग सहायता

हमारी टीम प्रोटोटाइप सत्यापन चरण से लेकर बड़े पैमाने पर उत्पादन तक आपके साथ काम करेगी, लगातार परीक्षण मुद्दों पर नज़र रखेगी और तकनीकी समाधान प्रदान करेगी।

गुणवत्ता आश्वासन

हमारे सभी एचडीएमआई और वीजीए और डीवीआई से एलवीडीएस औद्योगिक एलसीडी नियंत्रक बोर्ड मानकीकृत निरीक्षण प्रक्रियाओं और कठोर परीक्षण प्रक्रियाओं के एक व्यापक सूट से गुजरते हैं। हम 100% पूर्ण कार्यात्मक सत्यापन, सिग्नल अखंडता और आउटपुट स्थिरता परीक्षण, निरंतर बर्न-इन परीक्षण (अनुरोध पर उपलब्ध), बिजली आपूर्ति स्थिरता साइकलिंग परीक्षण और पूर्ण इंटरफ़ेस संचार सत्यापन करते हैं। ये कदम शिपमेंट से पहले प्रत्येक उत्पाद की उपयोगिता और अखंडता सुनिश्चित करते हैं। हमारी सख्त गुणवत्ता जांच अंतिम-उपयोगकर्ता अनुप्रयोगों में औद्योगिक उपकरण ओईएम के लिए फ़ील्ड विफलताओं के जोखिम को कम करती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: इस बोर्ड और SKY-TDM के मल्टी-इंटरफ़ेस बोर्ड के बीच मुख्य अंतर क्या है?

ए: यह बोर्ड एलवीडीएस आउटपुट के साथ एचडीएमआई, वीजीए और डीवीआई इनपुट पर केंद्रित है - औद्योगिक पीसी और विरासत नियंत्रकों पर पाए जाने वाले तीन सबसे आम इंटरफेस। यह मानक अनुप्रयोगों के लिए लागत-अनुकूलित समाधान प्रदान करता है जहां डीपी, टाइप-सी और ईडीपी की आवश्यकता नहीं होती है।

Q2: क्या यह बोर्ड 1920×1080 से अधिक रिज़ॉल्यूशन का समर्थन कर सकता है?

ए: यह बोर्ड औद्योगिक एलवीडीएस पैनलों के लिए अनुकूलित है1920×1080 @ 60 हर्ट्ज. ईडीपी पैनल के साथ 4K या उच्चतर रिज़ॉल्यूशन अनुप्रयोगों के लिए, हम अपने मल्टी-इंटरफ़ेस बोर्ड की अनुशंसा करते हैं जो ईडीपी आउटपुट का समर्थन करता है।

Q3: क्या मैं इस बोर्ड का उपयोग 12V और 24V दोनों बिजली आपूर्ति के साथ कर सकता हूँ?

उत्तर: हाँ. बोर्ड विस्तृत डीसी इनपुट रेंज का समर्थन करता है8V से 25V, जो इसे आमतौर पर फैक्ट्री स्वचालन और चिकित्सा उपकरणों में पाए जाने वाले 12V और 24V दोनों औद्योगिक बिजली प्रणालियों के साथ संगत बनाता है।

Q4: मुझे कैसे पता चलेगा कि मेरा एलसीडी पैनल संगत है?

उत्तर: कृपया अपना एलसीडी पैनल मॉडल नंबर प्रदान करें। हमारी इंजीनियरिंग टीम एलवीडीएस पिन मैपिंग, पैनल वोल्टेज, टाइमिंग पैरामीटर और रिज़ॉल्यूशन संगतता को सत्यापित करेगी। हम मैचिंग एलवीडीएस केबल भी प्रदान कर सकते हैं।

Q5: क्या यह बोर्ड प्रतिरोधक और कैपेसिटिव टच स्क्रीन के साथ संगत है?

उत्तर: हाँ. हम USB, I²C, या UART के माध्यम से PCAP और प्रतिरोधक टच स्क्रीन दोनों के लिए टच इंटरफ़ेस एकीकरण का समर्थन करते हैं। संपूर्ण डिस्प्ले समाधान के हिस्से के रूप में बोर्ड को आपके टच कंट्रोलर के साथ जोड़ा जा सकता है।

Q6: एचडीएमआई और वीजीए और डीवीआई से एलवीडीएस औद्योगिक एलसीडी नियंत्रक बोर्ड के लिए विशिष्ट जीवनचक्र क्या है?

उत्तर: यह बोर्ड औद्योगिक उपकरणों के लिए दीर्घकालिक घटक सोर्सिंग के साथ डिज़ाइन किया गया है जिसके लिए 8-15 वर्षों के उत्पादन समर्थन की आवश्यकता होती है। हम अचानक घटक अप्रचलन को रोकने के लिए सख्त बीओएम नियंत्रण बनाए रखते हैं।

Q7: क्या आप पैनल-मिलान फर्मवेयर प्रदान करते हैं?

उत्तर: हाँ. हम आपके विशिष्ट एलसीडी पैनल समय, रिज़ॉल्यूशन और ऑपरेटिंग मापदंडों के लिए फर्मवेयर को अनुकूलित करते हैं। यह आपके डिस्प्ले पैनल के साथ प्लग-एंड-प्ले एकीकरण सुनिश्चित करता है।

हमसे संपर्क करें

क्या आप अपने एम्बेडेड डिस्प्ले प्रोजेक्ट के लिए भरोसेमंद औद्योगिक एलसीडी नियंत्रक बोर्ड की सोर्सिंग कर रहे हैं?

चाहे आपको मानक HDMI/VGA/DVI से लेकर LVDS ड्राइवर बोर्ड या पूरी तरह से अनुकूलित डिस्प्ले असेंबली की आवश्यकता हो, SKY-TDM की इंजीनियरिंग टीम प्रारंभिक अवधारणा से लेकर बड़े पैमाने पर विनिर्माण तक आपके प्रोजेक्ट का समर्थन करती है।

कृपया अपनी पूछताछ में निम्नलिखित विवरण प्रदान करें:

• सटीक एलसीडी पैनल मॉडल नंबर

• प्रदर्शन आकार और मूल रिज़ॉल्यूशन

• आवश्यक वीडियो इनपुट इंटरफ़ेस

• ऑपरेटिंग वोल्टेज विनिर्देश

• टचस्क्रीन प्रकार (यदि लागू हो)

• लक्ष्य अनुप्रयोग और परिचालन वातावरण

• अनुमानित वार्षिक ऑर्डर मात्रा

• विस्तृत अनुकूलन आवश्यकताएँ

हमारे इंजीनियर आपके विनिर्देशों का मूल्यांकन करेंगे, 24 घंटों के भीतर मिलान किए गए हार्डवेयर अनुशंसाएं, तकनीकी चित्र और प्रतिस्पर्धी कोटेशन प्रदान करेंगे।
