आलेख सारांश:जैसे-जैसे औद्योगिक डिस्प्ले सिस्टम विकसित होते हैं, इंजीनियरों को अक्सर एक व्यावहारिक चुनौती का सामना करना पड़ता है: आधुनिक एलवीडीएस सिग्नल स्रोतों को टीएफटी एलसीडी पैनलों से जोड़ना जो अभी भी टीटीएल/आरजीबी इंटरफेस पर निर्भर हैं।एलवीडीएस से टीटीएल सिग्नल रूपांतरण बोर्डसेस्काई-टीडीएमइन दो डिस्प्ले प्रौद्योगिकियों के बीच एक व्यावहारिक पुल प्रदान करता है, जिससे उपकरण निर्माताओं को रीडिज़ाइन लागत, विकास समय और एकीकरण जटिलता को कम करते हुए मौजूदा एलसीडी पैनलों का पुन: उपयोग करने में मदद मिलती है। औद्योगिक-ग्रेड पीसीबी डिजाइन, स्थिर सिग्नल ट्रांसमिशन, एकीकृत एलईडी बैकलाइट ड्राइविंग, समायोज्य वीसीओएम और अनुकूलन समर्थन के साथ, इस प्रकार का रूपांतरण बोर्ड औद्योगिक एचएमआई, चिकित्सा उपकरण, एम्बेडेड सिस्टम, परिवहन उपकरण और अन्य डिस्प्ले अनुप्रयोगों के लिए उपयुक्त है।

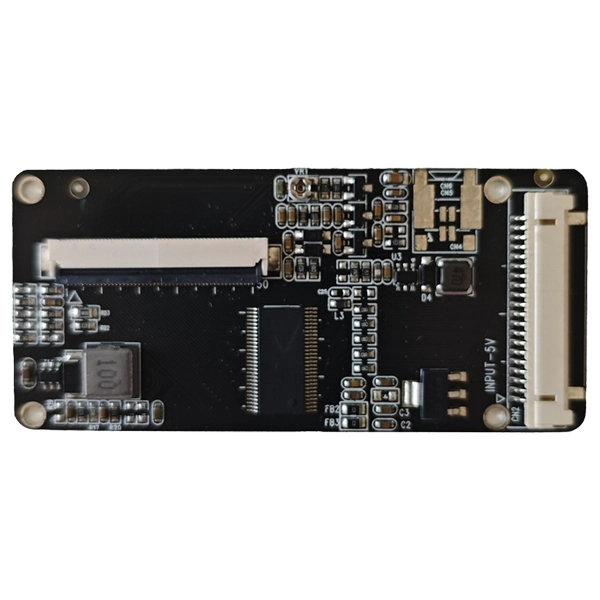

एकएलवीडीएस से टीटीएल सिग्नल रूपांतरण बोर्डएक डिस्प्ले इंटरफ़ेस सर्किट है जिसे एलवीडीएस डिफरेंशियल डिस्प्ले सिग्नल को संगत टीएफटी एलसीडी पैनलों के लिए आवश्यक टीटीएल/आरजीबी समानांतर सिग्नल में परिवर्तित करने के लिए डिज़ाइन किया गया है। यह फ़ंक्शन विशेष रूप से महत्वपूर्ण हो जाता है जब एक औद्योगिक कंप्यूटर, एम्बेडेड नियंत्रक, या डिस्प्ले स्रोत एलवीडीएस आउटपुट प्रदान करता है जबकि चयनित एलसीडी पैनल टीटीएल/आरजीबी इंटरफ़ेस का उपयोग करता है।
अन्यथा उपयुक्त एलसीडी पैनल को बदलने या संपूर्ण नियंत्रण प्रणाली को फिर से डिज़ाइन करने के बजाय, इंजीनियर सिग्नल स्रोत और डिस्प्ले के बीच एक रूपांतरण बोर्ड लगा सकते हैं। यह दृष्टिकोण पुराने उपकरण उन्नयन, अनुकूलित औद्योगिक डिस्प्ले और परियोजनाओं के लिए विशेष रूप से मूल्यवान हो सकता है जहां मौजूदा एलसीडी इन्वेंट्री को उपयोग में रहने की आवश्यकता है।
स्काई-टीडीएम का समाधान औद्योगिक प्रदर्शन एकीकरण के आसपास डिज़ाइन किया गया है। मानक कॉन्फ़िगरेशन एक का समर्थन करता है8-बिट एलवीडीएस इनपुटऔर ए50-पिन टीटीएल/आरजीबी एलसीडी आउटपुट, 5V इनपुट सप्लाई, एकीकृत LED ड्राइवर, VCOM समायोजन और एक ऑपरेटिंग तापमान रेंज के साथ-20°C से +70°C.
डिस्प्ले इंटरफ़ेस हमेशा विनिमेय नहीं होते हैं। एलवीडीएस और टीटीएल/आरजीबी छवि डेटा संचारित करने के विभिन्न तरीकों का उपयोग करते हैं, जिसका अर्थ है कि जब स्रोत और एलसीडी पैनल विभिन्न इंटरफ़ेस आर्किटेक्चर का उपयोग करते हैं तो सीधा कनेक्शन आम तौर पर संभव नहीं होता है।
यह OEM उपकरण निर्माताओं के लिए कई चुनौतियाँ पैदा करता है:
एक उचित रूप से इंजीनियर किया गया रूपांतरण बोर्ड बाकी डिस्प्ले आर्किटेक्चर को अपेक्षाकृत अपरिवर्तित रखते हुए इंटरफ़ेस बेमेल को संबोधित करता है। पुराने उपकरणों को अपग्रेड करने वाले निर्माताओं के लिए, यह संपूर्ण डिस्प्ले सिस्टम को फिर से डिज़ाइन करने की तुलना में अधिक कुशल मार्ग प्रदान कर सकता है।
डिस्प्ले रूपांतरण में सिग्नल अखंडता सबसे महत्वपूर्ण कारकों में से एक है। अनुकूलित विभेदक रूटिंग सिग्नल विरूपण को कम करने में मदद करती है और एलवीडीएस स्रोत और रूपांतरण सर्किटरी के बीच स्थिर छवि संचरण का समर्थन करती है।
औद्योगिक उपकरण अक्सर मोटरों, स्विचिंग बिजली आपूर्ति, संचार उपकरणों और विद्युत चुम्बकीय हस्तक्षेप के अन्य स्रोतों के साथ संचालित होते हैं। सावधानीपूर्वक डिज़ाइन किया गया पीसीबी लेआउट और पावर आर्किटेक्चर अवांछित हस्तक्षेप को कम करने और समग्र सिस्टम स्थिरता में सुधार करने में मदद कर सकता है।
बोर्ड संगत टीएफटी पैनल के लिए टीटीएल/आरजीबी 50-पिन एलसीडी इंटरफ़ेस प्रदान करता है। इंटरफ़ेस में RGB डेटा, सिंक्रोनाइज़ेशन सिग्नल, घड़ी, बिजली से संबंधित सिग्नल, VCOM, रीसेट और अन्य डिस्प्ले कंट्रोल कनेक्शन शामिल हैं।
एक एकीकृत एलईडी बैकलाइट ड्राइवर समग्र डिस्प्ले आर्किटेक्चर को सरल बनाने में मदद करता है। कई स्वतंत्र सर्किटों की सोर्सिंग के बजाय, उपकरण निर्माता रूपांतरण और बैकलाइट कार्यों को अधिक कॉम्पैक्ट डिस्प्ले समाधान में एकीकृत कर सकते हैं।
विभिन्न एलसीडी पैनलों के साथ बोर्ड का मिलान करते समय वीसीओएम समायोजन अतिरिक्त लचीलापन प्रदान करता है। चयनित पैनल के लिए उपयुक्त छवि प्रदर्शन प्राप्त करने में सहायता के लिए इंजीनियर डिस्प्ले कॉन्फ़िगरेशन को ठीक कर सकते हैं।
प्रदर्शन एकीकरण परियोजनाओं को अक्सर अनुकूलित कनेक्टर, पिन परिभाषा, केबल लंबाई, माउंटिंग स्थान, फ़र्मवेयर कॉन्फ़िगरेशन या एलसीडी टाइमिंग पैरामीटर की आवश्यकता होती है। इन तत्वों को अनुकूलित करने में सक्षम एक रूपांतरण बोर्ड निर्माता OEM ग्राहकों के लिए एकीकरण कार्य को काफी कम कर सकता है।
निम्न तालिका SKY-TDM के विशिष्ट विन्यास का सारांश प्रस्तुत करती हैएलवीडीएस से टीटीएल सिग्नल रूपांतरण बोर्ड. वास्तविक विशिष्टताएँ चयनित एलसीडी पैनल और अनुकूलित परियोजना आवश्यकताओं के अनुसार भिन्न हो सकती हैं।
| वस्तु | विशिष्ट विशिष्टता |
|---|---|
| इनपुट इंटरफ़ेस | एलवीडीएस, 8-बिट |
| एलसीडी आउटपुट इंटरफ़ेस | टीटीएल/आरजीबी, 50-पिन |
| इनपुट वोल्टेज | 5V |
| बैकलाइट चालक | एकीकृत एलईडी ड्राइवर |
| वीसीओएम समायोजन | का समर्थन किया |
| परिचालन तापमान | -20°C से +70°C |
| रीति - रिवाज़ परिकल्पना | का समर्थन किया |
| विशिष्ट एलवीडीएस कनेक्टर | HRS DF14-20 / DF19-20 इंटरफ़ेस |
| एलसीडी कनेक्टर | टीटीएल एफएफसी 50-पिन |
इंजीनियरिंग परियोजनाओं के लिए, इंटरफ़ेस विनिर्देश को हमेशा सटीक एलसीडी पैनल डेटाशीट के विरुद्ध जांचा जाना चाहिए। अकेले पिन गिनती संगतता की गारंटी नहीं देती है क्योंकि सिग्नल परिभाषा, वोल्टेज आवश्यकताएं, समय, अभिविन्यास और कनेक्टर असाइनमेंट पैनल के बीच भिन्न हो सकते हैं।
एलवीडीएस-टू-टीटीएल रूपांतरण का लचीलापन इस तकनीक को विभिन्न औद्योगिक और एम्बेडेड डिस्प्ले परियोजनाओं में उपयोगी बनाता है।
उदाहरण के लिए, एक उपकरण निर्माता के पास एक सिद्ध 50-पिन टीटीएल एलसीडी पैनल पहले से ही एक स्थापित मशीन में एकीकृत हो सकता है। यदि प्रतिस्थापन नियंत्रक टीटीएल/आरजीबी के बजाय एलवीडीएस आउटपुट करता है, तो एक रूपांतरण बोर्ड निर्माता को संपूर्ण डिस्प्ले असेंबली को बदलने की आवश्यकता के बिना एक इंटरफ़ेस ब्रिज प्रदान कर सकता है।
रूपांतरण बोर्ड का चयन केवल वांछित कनेक्टर प्रकार के बजाय एलसीडी पैनल से शुरू होना चाहिए। ऑर्डर देने से पहले इंजीनियरों को संपूर्ण पैनल इंटरफ़ेस जानकारी एकत्र करनी चाहिए।
जांचें कि स्रोत सिंगल-चैनल या डुअल-चैनल एलवीडीएस, बिट गहराई, सिग्नल टाइमिंग, वोल्टेज आवश्यकताएं और कनेक्टर कॉन्फ़िगरेशन प्रदान करता है या नहीं। SKY-TDM का मानक समाधान एकल-चैनल 8-बिट LVDS इनपुट का समर्थन करता है, जबकि विभिन्न आवश्यकताओं के लिए अनुकूलित डिज़ाइन का मूल्यांकन किया जा सकता है।
50-पिन टीटीएल कनेक्टर का मतलब यह नहीं है कि प्रत्येक एलसीडी एक ही पिनआउट का उपयोग करता है। RGB डेटा, HSYNC, VSYNC, DE, DCLK, VCOM, पावर, बैकलाइट और कंट्रोल सिग्नल की तुलना रूपांतरण बोर्ड परिभाषा के साथ सावधानीपूर्वक की जानी चाहिए।
एलसीडी रिज़ॉल्यूशन, पिक्सेल घड़ी, क्षैतिज समय, ऊर्ध्वाधर समय और सिंक्रनाइज़ेशन आवश्यकताओं को बोर्ड कॉन्फ़िगरेशन से मेल खाना चाहिए। विभिन्न एलसीडी मॉडलों के लिए फर्मवेयर या हार्डवेयर समायोजन आवश्यक हो सकता है।
चयन चरण के दौरान कनेक्टर की स्थिति, केबल की लंबाई, पीसीबी आयाम, माउंटिंग छेद और उपलब्ध इंस्टॉलेशन स्थान पर विचार किया जाना चाहिए। एक कॉम्पैक्ट अनुकूलित पीसीबी प्रतिबंधित आंतरिक स्थान वाले उपकरणों में एकीकरण को सरल बना सकता है।
औद्योगिक परियोजनाओं के लिए, प्रारंभिक नमूना खरीद निर्णय का केवल एक हिस्सा है। खरीदारों को इंजीनियरिंग समर्थन, अनुकूलन क्षमताओं, गुणवत्ता नियंत्रण, नमूना परीक्षण, उत्पादन क्षमता और दीर्घकालिक उत्पाद उपलब्धता का भी मूल्यांकन करना चाहिए।
औद्योगिक खरीदारों के लिए, रूपांतरण बोर्ड का मूल्य बुनियादी सिग्नल रूपांतरण से कहीं अधिक है। SKY-TDM अपने समाधान को एक व्यापक औद्योगिक डिस्प्ले एकीकरण सेवा के हिस्से के रूप में रखता है, जो उत्पादन के माध्यम से संगतता मूल्यांकन से OEM और ODM परियोजनाओं का समर्थन करता है।
प्रमुख लाभों में शामिल हैं:
यह वन-स्टॉप दृष्टिकोण विशेष रूप से OEM निर्माताओं के लिए उपयोगी हो सकता है जिन्हें सामान्य विकास बोर्ड के बजाय एक विशिष्ट एलसीडी से मेल खाने वाले रूपांतरण बोर्ड की आवश्यकता होती है। परियोजना की शुरुआत में एलसीडी मॉडल, इंटरफ़ेस परिभाषा, रिज़ॉल्यूशन, कनेक्टर और यांत्रिक आवश्यकताओं की पुष्टि करके, इंजीनियर बड़े पैमाने पर उत्पादन से पहले संगतता जोखिम को कम कर सकते हैं।
मानक समाधान 50-पिन टीटीएल/आरजीबी इंटरफ़ेस का उपयोग करके संगत टीएफटी एलसीडी पैनल के लिए डिज़ाइन किया गया है। सटीक अनुकूलता एलसीडी की पिन परिभाषा, समय, रिज़ॉल्यूशन, वोल्टेज और अन्य विद्युत आवश्यकताओं पर निर्भर करती है।
हाँ। OEM और ODM परियोजनाओं के लिए, कनेक्टर प्रकार, पिन असाइनमेंट, केबल लंबाई और इंटरफ़ेस परिभाषाओं को लक्ष्य एलसीडी और उपकरण संरचना के अनुसार अनुकूलित किया जा सकता है।
हाँ। संबंधित हार्डवेयर या फ़र्मवेयर कॉन्फ़िगरेशन के लिए विभिन्न एलसीडी रिज़ॉल्यूशन और समय आवश्यकताओं का मूल्यांकन किया जा सकता है। अनुकूलता मूल्यांकन के लिए इंजीनियरों को सटीक एलसीडी मॉडल या डेटाशीट प्रदान करनी चाहिए।
हाँ। बोर्ड को औद्योगिक डिस्प्ले एकीकरण के लिए डिज़ाइन किया गया है और यह -20°C से +70°C के ऑपरेटिंग तापमान रेंज का समर्थन करता है। इसके पीसीबी लेआउट, पावर डिज़ाइन और सिग्नल आर्किटेक्चर को मांग वाले अनुप्रयोगों में स्थिर संचालन के लिए अनुकूलित किया गया है।
हाँ। जहां आवश्यक हो, एलवीडीएस केबल, बैकलाइट केबल, पावर केबल और अनुकूलित हार्नेस सहित मिलान केबल असेंबलियां प्रदान की जा सकती हैं।
मानक संस्करण एकल-चैनल 8-बिट एलवीडीएस इनपुट का समर्थन करता है। लक्ष्य एलसीडी के समय और इंटरफ़ेस विनिर्देशों के अनुसार अनुकूलित बोर्ड विकास के लिए दोहरे चैनल एलवीडीएस आवश्यकताओं का मूल्यांकन किया जा सकता है।
हाँ। औद्योगिक परियोजनाओं के लिए नमूना मूल्यांकन की दृढ़ता से अनुशंसा की जाती है। वास्तविक एलसीडी पैनल और सिस्टम नियंत्रक के साथ रूपांतरण बोर्ड का परीक्षण वॉल्यूम उत्पादन से पहले सिग्नल संगतता, छवि गुणवत्ता, समय, बैकलाइट संचालन और यांत्रिक एकीकरण को सत्यापित कर सकता है।
एकएलवीडीएस से टीटीएल सिग्नल रूपांतरण बोर्डजब आधुनिक एलवीडीएस-आधारित सिस्टम को मौजूदा टीटीएल/आरजीबी टीएफटी एलसीडी पैनल के साथ काम करने की आवश्यकता होती है तो यह एक प्रभावी समाधान हो सकता है। स्थिर सिग्नल रूपांतरण, औद्योगिक-उन्मुख पीसीबी डिज़ाइन, एकीकृत बैकलाइट ड्राइविंग, वीसीओएम समायोजन और अनुकूलन क्षमताओं के संयोजन से, यह मौजूदा एलसीडी हार्डवेयर की उपयोगिता को बढ़ाते हुए OEM को डिस्प्ले एकीकरण को सरल बनाने में मदद कर सकता है। अनुकूलित इंटरफेस, एलसीडी संगतता मूल्यांकन, केबल मिलान, या उत्पादन समर्थन की आवश्यकता वाली परियोजनाओं के लिए, एक अनुभवी औद्योगिक डिस्प्ले पार्टनर चुनने से प्रोटोटाइप से बड़े पैमाने पर उत्पादन में संक्रमण अधिक कुशल हो सकता है। यदि आप अनुकूलित के लिए एक विश्वसनीय चीन निर्माता और आपूर्तिकर्ता की तलाश कर रहे हैंएलवीडीएस से टीटीएल सिग्नल रूपांतरण बोर्ड, हमसे संपर्क करेंअपने एलसीडी मॉडल, इंटरफ़ेस परिभाषा, रिज़ॉल्यूशन और सिस्टम आवश्यकताओं के साथ SKY-TDM इंजीनियरिंग टीम के साथ उपयुक्त समाधान पर चर्चा करें।
