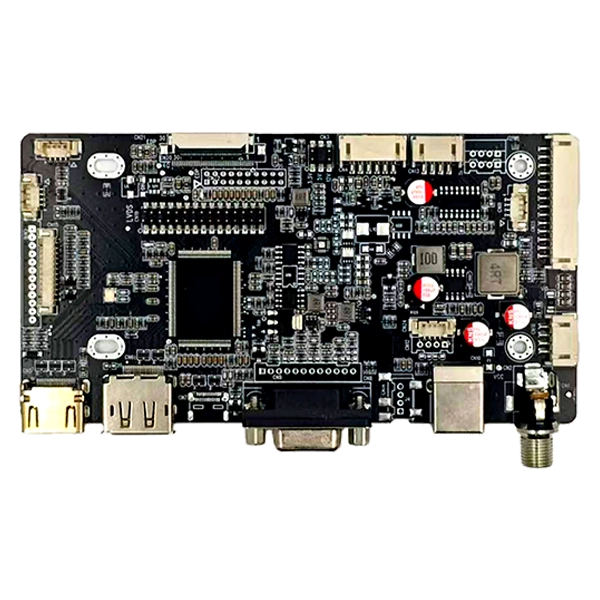

स्काई-टीडीएमका विकास करता हैएचडीएमआई और डीपी और वीजीए और टाइप सी से एलवीडीएस ईडीपी इंटरफेस एडी बोर्डओईएम, सिस्टम इंटीग्रेटर्स और औद्योगिक उपकरण निर्माताओं को एक लचीले डिस्प्ले कंट्रोलर के माध्यम से कई वीडियो स्रोतों को एलवीडीएस या ईडीपी एलसीडी पैनल से जोड़ने में मदद करने के लिए। एचडीएमआई, डिस्प्लेपोर्ट, वीजीए और यूएसबी टाइप-सी इनपुट को कई एलसीडी आउटपुट कॉन्फ़िगरेशन के साथ जोड़कर, बोर्ड एम्बेडेड डिस्प्ले अनुप्रयोगों की मांग का समर्थन करते हुए हार्डवेयर जटिलता को कम कर सकता है।
आधुनिक औद्योगिक डिस्प्ले सिस्टम को अक्सर विभिन्न होस्ट कंप्यूटर, ग्राफिक्स इंटरफेस और एलसीडी पैनल के साथ काम करने की आवश्यकता होती है। प्रत्येक इंटरफ़ेस के लिए एक अलग नियंत्रक का उपयोग करने से इंजीनियरिंग कार्य, इन्वेंट्री आवश्यकताएँ और एकीकरण समय बढ़ सकता है। एक मल्टी-इंटरफ़ेस एलसीडी ड्राइवर बोर्ड एक औद्योगिक-ग्रेड पीसीबी के भीतर कई वीडियो इनपुट और डिस्प्ले आउटपुट को जोड़कर अधिक व्यावहारिक दृष्टिकोण प्रदान करता है।
एचडीएमआई, डीपी, वीजीए और टाइप-सी इंटरफ़ेस कॉन्फ़िगरेशन होस्ट प्लेटफ़ॉर्म की एक विस्तृत श्रृंखला का समर्थन करता है, जबकि एलवीडीएस और ईडीपी आउटपुट नियंत्रक को विभिन्न टीएफटी एलसीडी आर्किटेक्चर के लिए उपयुक्त बनाते हैं। बोर्ड कॉन्फ़िगर करने योग्य पैनल वोल्टेज, बैकलाइट आउटपुट, औद्योगिक ऑपरेटिंग तापमान और OEM/ODM इंजीनियरिंग सेवाओं का समर्थन करता है, जो इसे औद्योगिक एचएमआई, सीएनसी उपकरण, चिकित्सा उपकरणों, कियोस्क, मशीन विजन सिस्टम और एम्बेडेड डिस्प्ले के लिए उपयुक्त बनाता है।
विषयसूची
औद्योगिक डिस्प्ले को एकाधिक वीडियो इंटरफ़ेस की आवश्यकता क्यों है?
कंट्रोलर बोर्ड विभिन्न डिस्प्ले इंटरफेस को कैसे कनेक्ट करता है?
इंटरफ़ेस AD बोर्ड की मुख्य विशेषताएं क्या हैं?
मुख्य तकनीकी विशिष्टताएँ क्या हैं?
इस डिस्प्ले कंट्रोलर का उपयोग कहां किया जा सकता है?
OEM और ODM समर्थन प्रदर्शन एकीकरण को कैसे बेहतर बनाता है?
इंजीनियरों को सही डिस्प्ले कंट्रोलर का चयन कैसे करना चाहिए?
औद्योगिक डिस्प्ले को एकाधिक वीडियो इंटरफ़ेस की आवश्यकता क्यों है?
औद्योगिक प्रदर्शन परियोजनाएँ शायद ही कभी एकल हार्डवेयर वास्तुकला का पालन करती हैं। एक मशीन डिस्प्लेपोर्ट वाले औद्योगिक कंप्यूटर का उपयोग कर सकती है, दूसरी एचडीएमआई पर निर्भर हो सकती है, जबकि पुराने उपकरण अभी भी वीजीए का उपयोग कर सकते हैं। डिस्प्ले साइड पर, एलसीडी मॉड्यूल अपनी पीढ़ी, रिज़ॉल्यूशन, आकार और डिज़ाइन के आधार पर एलवीडीएस या ईडीपी का उपयोग कर सकता है।
यह एक सामान्य इंजीनियरिंग चुनौती पैदा करता है: वीडियो स्रोत और एलसीडी पैनल आवश्यक रूप से समान इंटरफ़ेस मानक का उपयोग नहीं करते हैं। लचीले नियंत्रक के बिना, इंजीनियरों को विभिन्न परियोजनाओं के लिए अलग-अलग रूपांतरण बोर्ड की आवश्यकता हो सकती है।
एक मल्टी-इनपुट डिस्प्ले कंट्रोलर निम्नलिखित का समर्थन करके इस आर्किटेक्चर को सरल बना सकता है:
- सामान्य डिजिटल होस्ट सिस्टम के लिए एचडीएमआई वीडियो स्रोत।
- आधुनिक औद्योगिक कंप्यूटर और एम्बेडेड प्लेटफ़ॉर्म के लिए डिस्प्लेपोर्ट।
- पुराने कंप्यूटरों और उपकरणों के उन्नयन के लिए वीजीए।
- संगत कॉम्पैक्ट कंप्यूटिंग प्लेटफॉर्म के लिए डीपी ऑल्ट मोड के साथ यूएसबी टाइप-सी।
- संगत औद्योगिक टीएफटी एलसीडी पैनलों के लिए एलवीडीएस आउटपुट।
- नए उच्च-प्रदर्शन वाले एलसीडी आर्किटेक्चर के लिए ईडीपी आउटपुट।
ओईएम परियोजनाओं के लिए, यह लचीलापन जब भी होस्ट प्लेटफ़ॉर्म बदलता है तो डिस्प्ले इलेक्ट्रॉनिक्स को फिर से डिज़ाइन करने की आवश्यकता को कम करने में मदद कर सकता है।
कंट्रोलर बोर्ड विभिन्न डिस्प्ले इंटरफेस को कैसे कनेक्ट करता है?
एलसीडी ड्राइवर या एडी बोर्ड की मूल भूमिका एक होस्ट डिवाइस से वीडियो जानकारी प्राप्त करना, सिग्नल को संसाधित करना और चयनित एलसीडी पैनल को एक उपयुक्त डिस्प्ले सिग्नल वितरित करना है। होस्ट-साइड इंटरफ़ेस और पैनल-साइड इंटरफ़ेस का समान होना ज़रूरी नहीं है।
इस कॉन्फ़िगरेशन में, एचडीएमआई, डीपी, वीजीए और टाइप-सी वीडियो इनपुट विकल्प के रूप में कार्य करते हैं। नियंत्रक इन संकेतों को संसाधित करता है और कनेक्टेड पैनल आर्किटेक्चर के अनुसार एलवीडीएस या ईडीपी आउटपुट प्रदान करता है।
बोर्ड दोहरे चैनल 8-बिट एलवीडीएस और 20-पिन, 30-पिन और 40-पिन एफपीसी विकल्पों सहित कई ईडीपी कॉन्फ़िगरेशन का समर्थन करता है। यह पैनल अनुकूलता को सिस्टम एकीकरण का एक महत्वपूर्ण हिस्सा बनाता है। इंजीनियरों को उत्पादन से पहले एलसीडी मॉडल, रिज़ॉल्यूशन, इंटरफ़ेस प्रकार, पिन परिभाषा, पैनल वोल्टेज, बैकलाइट आवश्यकताओं और फ़र्मवेयर कॉन्फ़िगरेशन को सत्यापित करना चाहिए।
उदाहरण के लिए, एक पुरानी वीजीए-आधारित औद्योगिक मशीन को अपग्रेड करने वाला सिस्टम इंटीग्रेटर वीजीए इनपुट स्वीकार करने वाले नियंत्रक का उपयोग करते समय संभावित रूप से मौजूदा एलसीडी आर्किटेक्चर को बनाए रख सकता है। इसके विपरीत, एक नया एम्बेडेड सिस्टम ईडीपी पैनल चलाते समय एचडीएमआई, डीपी या संगत टाइप-सी इनपुट का उपयोग कर सकता है।
इंटरफ़ेस AD बोर्ड की मुख्य विशेषताएं क्या हैं?
1. एकाधिक वीडियो इनपुट विकल्प
बोर्ड एचडीएमआई, डिस्प्लेपोर्ट, वीजीए और यूएसबी टाइप-सी वीडियो इनपुट को जोड़ता है। यह मल्टी-इंटरफ़ेस आर्किटेक्चर उपकरण डेवलपर्स को औद्योगिक कंप्यूटर, एम्बेडेड बोर्ड और होस्ट डिवाइस का चयन करते समय अधिक स्वतंत्रता देता है।
2. एलवीडीएस और ईडीपी डिस्प्ले संगतता
एलवीडीएस और ईडीपी दोनों का समर्थन नियंत्रक को टीएफटी एलसीडी प्रौद्योगिकी की विभिन्न पीढ़ियों के लिए उपयुक्त बनाता है। उपलब्ध कॉन्फ़िगरेशन में दोहरे चैनल 8-बिट एलवीडीएस के साथ-साथ 20-पिन, 30-पिन और 40-पिन ईडीपी इंटरफेस शामिल हैं।
3. लचीली पावर कॉन्फ़िगरेशन
नियंत्रक 3.3V, 5V और 12V के पैनल वोल्टेज विकल्पों का समर्थन करता है। बैकलाइट आउटपुट विकल्पों में 5V, 12V और 24V शामिल हैं। विभिन्न विद्युत आवश्यकताओं के साथ एलसीडी मॉड्यूल को एकीकृत करते समय यह लचीलापन उपयोगी होता है।
4. औद्योगिक परिचालन क्षमता
निर्दिष्ट ऑपरेटिंग तापमान रेंज -20°C से 80°C है। डिज़ाइन में औद्योगिक-ग्रेड घटकों, कम-तरंग बिजली डिज़ाइन और मांग वाले उपकरण वातावरण के लिए उन्नत ईएसडी सुरक्षा भी शामिल है।
5. छवि प्रसंस्करण और विस्तार कार्य
उत्पाद जानकारी ऑनबोर्ड डीडीआर मेमोरी, एफआरसी प्रोसेसिंग और 180° इमेज रोटेशन को निर्दिष्ट करती है। ये फ़ंक्शन एम्बेडेड डिस्प्ले में मूल्यवान हो सकते हैं जहां छवि अभिविन्यास और डिस्प्ले प्रोसेसिंग को भौतिक स्थापना के लिए अनुकूलित करने की आवश्यकता होती है।
मुख्य तकनीकी विशिष्टताएँ क्या हैं?
निम्न तालिका इस मल्टी-इंटरफ़ेस डिस्प्ले नियंत्रक के लिए उपलब्ध प्राथमिक विशिष्टताओं का सारांश प्रस्तुत करती है:
| वस्तु | विनिर्देश |
|---|---|
| वीडियो इनपुट | एचडीएमआई, डिस्प्लेपोर्ट (डीपी), वीजीए, टाइप-सी |
| आउटपुट प्रदर्शित करें | एलवीडीएस और ईडीपी |
| ईडीपी इंटरफ़ेस | 20-पिन / 30-पिन / 40-पिन एफपीसी |
| एलवीडीएस आउटपुट | दोहरे चैनल 8-बिट एलवीडीएस |
| पैनल वोल्टेज | 3.3V/5V/12V |
| बैकलाइट आउटपुट | 5वी/12वी/24वी |
| ऑडियो एंप्लिफायर | 3W × 2 |
| इनपुट वोल्टेज | 8वी-28वी |
| परिचालन तापमान | -20°C से 80°C |
क्योंकि एलसीडी पैनलों की अलग-अलग पिन परिभाषाएँ हो सकती हैं, भले ही वे एक ही सामान्य इंटरफ़ेस मानक का उपयोग करते हों, इंजीनियरों को यह मानने के बजाय कि प्रत्येक पैनल सीधे विनिमेय है, विनिर्देशों को संगतता सत्यापन के लिए शुरुआती बिंदु के रूप में मानना चाहिए।
इस डिस्प्ले कंट्रोलर का उपयोग कहां किया जा सकता है?
एकाधिक वीडियो इनपुट और एलवीडीएस/ईडीपी आउटपुट का संयोजन इस प्रकार के नियंत्रक को औद्योगिक और एम्बेडेड डिस्प्ले अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है।
औद्योगिक एचएमआई टर्मिनल
औद्योगिक कंप्यूटरों को टीएफटी एलसीडी डिस्प्ले से कनेक्ट करते समय मानव-मशीन इंटरफेस को अक्सर लगातार संचालित करने की आवश्यकता होती है। लचीले वीडियो इनपुट विकल्प हार्डवेयर प्लेटफ़ॉर्म चयन और उपकरण अपग्रेड को सरल बनाते हैं।
सीएनसी मशीन इंटरफेस
सीएनसी सिस्टम कंप्यूटिंग हार्डवेयर की विभिन्न पीढ़ियों का उपयोग कर सकते हैं। एक मल्टी-इंटरफ़ेस नियंत्रक उपयुक्त एलसीडी पैनल के साथ पुराने या आधुनिक वीडियो स्रोतों को जोड़ने में मदद कर सकता है।
चिकित्सा उपकरण प्रदर्शित करता है
मेडिकल डायग्नोस्टिक और प्रयोगशाला उपकरणों को स्थिर डिस्प्ले ऑपरेशन और सावधानीपूर्वक मिलान किए गए एलसीडी कॉन्फ़िगरेशन की आवश्यकता हो सकती है। इसलिए एकीकरण के दौरान पैनल संगतता परीक्षण और अनुकूलित डिस्प्ले पैरामीटर महत्वपूर्ण हो सकते हैं।
मशीन विजन सिस्टम
मशीन विज़न उपकरण आमतौर पर औद्योगिक कंप्यूटर, कैमरा, प्रोसेसिंग यूनिट और ऑपरेटर डिस्प्ले को जोड़ता है। लचीले वीडियो इंटरफ़ेस डिस्प्ले सबसिस्टम को विभिन्न होस्ट कॉन्फ़िगरेशन को समायोजित करने की अनुमति देते हैं।

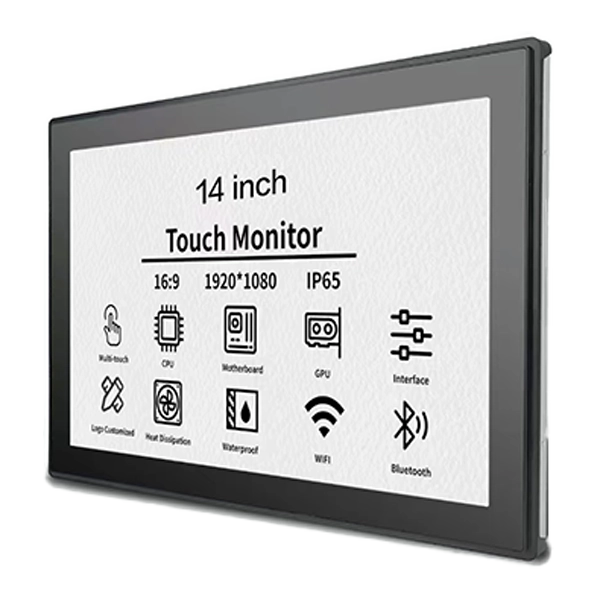

ओपन-फ़्रेम मॉनिटर और कियॉस्क
स्वयं-सेवा टर्मिनल, कियोस्क और ओपन-फ़्रेम मॉनिटर विभिन्न एलसीडी आकार और होस्ट प्लेटफ़ॉर्म का उपयोग कर सकते हैं। एक कॉन्फ़िगर करने योग्य नियंत्रक निर्माताओं को उत्पाद प्रकारों में उनके डिस्प्ले आर्किटेक्चर के हिस्से को मानकीकृत करने में मदद कर सकता है।
OEM और ODM समर्थन प्रदर्शन एकीकरण को कैसे बेहतर बनाता है?
एलसीडी ड्राइवर बोर्ड चुनना केवल कनेक्टर प्रकार के बारे में नहीं है। सफल एकीकरण सटीक एलसीडी पैनल और सिस्टम आर्किटेक्चर के साथ नियंत्रक के मिलान पर निर्भर करता है।
OEM और ODM परियोजनाओं के लिए, इंजीनियरिंग समर्थन में शामिल हो सकते हैं:
- एलसीडी पैनल संगतता सत्यापन।
- फ़र्मवेयर अनुकूलन और समायोजन।
- ईडीआईडी संशोधन.
- बैकलाइट पैरामीटर ट्यूनिंग।
- कस्टम एलवीडीएस और ईडीपी केबल डिज़ाइन।
- अनुकूलित उपकरणों के लिए पीसीबी लोगो मुद्रण।
- पैनल वोल्टेज और बैकलाइट आवश्यकता का मिलान।
ये सेवाएँ विशेष रूप से तब मूल्यवान हो सकती हैं जब ग्राहक को सामान्य नियंत्रक बोर्ड के बजाय अनुकूलित डिस्प्ले असेंबली की आवश्यकता होती है। एलसीडी, ड्राइवर बोर्ड, केबल और बैकलाइट को स्वतंत्र घटकों के रूप में मानने के बजाय, संपूर्ण डिस्प्ले सिस्टम का मूल्यांकन एक एकीकृत समाधान के रूप में किया जा सकता है।
एक अनुकूलित परियोजना के लिए, खरीदारों को तकनीकी मूल्यांकन से पहले एलसीडी मॉडल नंबर, आवश्यक वीडियो इनपुट, इनपुट पावर, बैकलाइट आवश्यकताएं, अनुमानित वार्षिक मात्रा और कोई फर्मवेयर या ओईएम आवश्यकताएं तैयार करनी चाहिए।
इंजीनियरों को सही डिस्प्ले कंट्रोलर का चयन कैसे करना चाहिए?
नियंत्रक बोर्ड खरीदने से पहले, इंजीनियरों को केवल बाहरी कनेक्टर उपस्थिति के अनुसार बोर्ड का चयन करने के बजाय कई तकनीकी मापदंडों को सत्यापित करना चाहिए।
- एलसीडी इंटरफ़ेस की पुष्टि करें।निर्धारित करें कि पैनल एलवीडीएस या ईडीपी का उपयोग करता है या नहीं और सटीक कनेक्टर और पिन कॉन्फ़िगरेशन की पहचान करें।
- पैनल वोल्टेज की जाँच करें.सत्यापित करें कि LCD को 3.3V, 5V, या 12V की आवश्यकता है या नहीं।
- बैकलाइट सत्यापित करें.आवश्यक बैकलाइट वोल्टेज, सिग्नल सक्षम करें और पीडब्लूएम आवश्यकताओं की पुष्टि करें।
- वीडियो स्रोत की जाँच करें.पहचानें कि होस्ट एचडीएमआई, डीपी, वीजीए, या संगत टाइप-सी डीपी ऑल्ट मोड का उपयोग करता है या नहीं।
- समाधान और समय की पुष्टि करें.नियंत्रक फ़र्मवेयर को लक्ष्य पैनल के डिस्प्ले पैरामीटर के साथ संगत होना चाहिए।
- ऑपरेटिंग वातावरण का मूल्यांकन करें.औद्योगिक उपकरणों के लिए तापमान, ईएसडी, बिजली स्थिरता और निरंतर संचालन आवश्यकताओं पर विचार किया जाना चाहिए।
- अनुकूलन आवश्यकताओं पर चर्चा करें.OEM उत्पादन के लिए, बड़े पैमाने पर उत्पादन से पहले केबल कॉन्फ़िगरेशन, फ़र्मवेयर, पीसीबी मार्किंग और पैनल मिलान की पुष्टि की जानी चाहिए।
यह चेकलिस्ट प्रोटोटाइप परीक्षण और उत्पादन परिनियोजन के दौरान संगतता समस्याओं को कम करने में मदद करती है।
अक्सर पूछे जाने वाले प्रश्नों
Q1: क्या बोर्ड LVDS और eDP LCD पैनल दोनों का समर्थन करता है?
हाँ। नियंत्रक को एलवीडीएस और ईडीपी टीएफटी एलसीडी पैनल दोनों का समर्थन करने के लिए डिज़ाइन किया गया है। उपलब्ध कॉन्फ़िगरेशन में 20-पिन, 30-पिन और 40-पिन एफपीसी इंटरफेस के साथ दोहरे चैनल 8-बिट एलवीडीएस और ईडीपी विकल्प शामिल हैं।
Q2: कौन से वीडियो इनपुट समर्थित हैं?
बोर्ड एचडीएमआई, डिस्प्लेपोर्ट, वीजीए और यूएसबी टाइप-सी वीडियो इनपुट को सपोर्ट करता है। टाइप-सी वीडियो ऑपरेशन उचित डिस्प्लेपोर्ट ऑल्ट मोड कार्यक्षमता का समर्थन करने वाले होस्ट डिवाइस पर निर्भर करता है।
Q3: कौन से पैनल वोल्टेज उपलब्ध हैं?
निर्दिष्ट पैनल वोल्टेज विकल्प 3.3V, 5V और 12V हैं। लक्ष्य एलसीडी पैनल विनिर्देश के अनुसार उपयुक्त सेटिंग का चयन किया जाना चाहिए।
Q4: क्या नियंत्रक को OEM प्रोजेक्ट के लिए अनुकूलित किया जा सकता है?
हाँ। अनुकूलन समर्थन में एलसीडी संगतता सत्यापन, फर्मवेयर अनुकूलन, ईडीआईडी संशोधन, बैकलाइट पैरामीटर ट्यूनिंग, अनुकूलित एलवीडीएस/ईडीपी केबल और पीसीबी लोगो प्रिंटिंग शामिल हो सकते हैं।
Q5: कोटेशन का अनुरोध करने से पहले क्या जानकारी प्रदान की जानी चाहिए?
एलसीडी पैनल मॉडल, वांछित वीडियो इनपुट, इनपुट वोल्टेज, बैकलाइट आवश्यकताएं, अपेक्षित वार्षिक मात्रा और किसी भी OEM या फर्मवेयर अनुकूलन आवश्यकताओं को प्रदान करने की अनुशंसा की जाती है। ये विवरण इंजीनियरिंग टीम को अनुकूलता का अधिक सटीक मूल्यांकन करने की अनुमति देते हैं।
अंतिम टेकअवे
एक लचीला मल्टी-इंटरफ़ेस डिस्प्ले नियंत्रक आधुनिक और पुराने वीडियो स्रोतों और औद्योगिक टीएफटी एलसीडी पैनलों की विभिन्न पीढ़ियों के बीच कनेक्शन को सरल बना सकता है। एचडीएमआई, डिस्प्लेपोर्ट, वीजीए और टाइप-सी इनपुट के साथ एलवीडीएस और ईडीपी आउटपुट के साथ, समाधान औद्योगिक एचएमआई, सीएनसी, मेडिकल, कियोस्क, परिवहन और एम्बेडेड डिस्प्ले अनुप्रयोगों की एक विस्तृत श्रृंखला का समर्थन कर सकता है। कॉन्फ़िगर करने योग्य पैनल पावर, बैकलाइट विकल्प, औद्योगिक तापमान रेंज, और OEM/ODM इंजीनियरिंग सेवाएं अनुकूलित डिस्प्ले परियोजनाओं का समर्थन करती हैं।
यदि आप एक औद्योगिक डिस्प्ले विकसित कर रहे हैं, मौजूदा एलसीडी सिस्टम को अपग्रेड कर रहे हैं, या OEM उत्पादन के लिए एक भरोसेमंद नियंत्रक समाधान की तलाश कर रहे हैं, तो अपने एलसीडी मॉडल और इंटरफ़ेस आवश्यकताओं को SKY-TDM को प्रदान करें।हमसे संपर्क करेंआपके पैनल विनिर्देशों, एप्लिकेशन आवश्यकताओं और अपेक्षित मात्रा के साथ संगतता, अनुकूलन विकल्पों और आपके प्रोजेक्ट के लिए उपयुक्त डिस्प्ले नियंत्रक समाधान पर चर्चा करने के लिए।
