औद्योगिक उपकरणों के लिए डिस्प्ले कंट्रोलर का चयन करने के लिए केवल वीडियो सिग्नल परिवर्तित करने से कहीं अधिक की आवश्यकता होती है। दीर्घकालिक स्थिरता, विभिन्न एलसीडी पैनलों के साथ अनुकूलता, लचीला अनुकूलन और विश्वसनीय तकनीकी सहायता भी समान रूप से महत्वपूर्ण हैं। स्काई-टीडीएमएचडीएमआई से टीटीएल इंटरफ़ेस एडी बोर्डऔद्योगिक टीएफटी एलसीडी के लिए भरोसेमंद डिस्प्ले नियंत्रण समाधान चाहने वाले ओईएम निर्माताओं के लिए विशेष रूप से विकसित किया गया है।
एक औद्योगिक-ग्रेड आर्किटेक्चर के आसपास डिज़ाइन किया गया, यह नियंत्रक मानक एचडीएमआई सिग्नल को टीटीएल/आरजीबी आउटपुट में परिवर्तित करता है, जिससे आधुनिक एम्बेडेड सिस्टम टीएफटी एलसीडी पैनलों की एक विस्तृत श्रृंखला को चलाने में सक्षम होता है। बोर्ड विभिन्न एफपीसी कॉन्फ़िगरेशन, समायोज्य पैनल आपूर्ति वोल्टेज, एकीकृत एलईडी बैकलाइट नियंत्रण और अनुकूलन योग्य समय मापदंडों सहित विभिन्न टीटीएल इंटरफेस का समर्थन करता है, जो इसे मानक और अनुकूलित एलसीडी मॉड्यूल दोनों के लिए उपयुक्त बनाता है।
उपभोक्ता डिस्प्ले नियंत्रक बोर्डों के विपरीत, यह समाधान मांग वाले औद्योगिक वातावरण में निरंतर संचालन के लिए इंजीनियर किया गया है। स्थिर बिजली प्रबंधन, अनुकूलित सिग्नल अखंडता, और सावधानीपूर्वक डिजाइन की गई पीसीबी रूटिंग ईएमआई को कम करती है और विद्युत शोर वाले अनुप्रयोगों में भी विश्वसनीय छवि संचरण सुनिश्चित करती है।
उपकरण निर्माताओं के लिए, विकास लचीलापन भी उतना ही महत्वपूर्ण है। SKY-TDM ग्राहकों की आवश्यकताओं के अनुसार फर्मवेयर अनुकूलन, डिस्प्ले पैरामीटर ट्यूनिंग, केबल डिज़ाइन, कनेक्टर संशोधन, ओएसडी अनुकूलन, लोगो कॉन्फ़िगरेशन और डिस्प्ले अनुकूलन प्रदान करता है। चाहे 5 इंच के हैंडहेल्ड टर्मिनल या बड़े औद्योगिक ऑपरेटर पैनल को एकीकृत करना हो, इंजीनियर उत्पाद विकास में तेजी लाते हुए हार्डवेयर रीडिज़ाइन को कम कर सकते हैं।
औद्योगिक एलसीडी समाधानों में SKY-TDM के अनुभव से समर्थित, ग्राहकों को उत्पादन के माध्यम से पैनल चयन से व्यापक इंजीनियरिंग सहायता प्राप्त होती है, जिससे अनुकूलता, लंबे उत्पाद जीवन चक्र और औद्योगिक परियोजनाओं के लिए स्थिर आपूर्ति सुनिश्चित होती है।
- शुद्ध औद्योगिक-ग्रेड स्थिरता:अनुकूलित पावर प्रबंधन और एंटी-ईएमआई सर्किट डिजाइन औद्योगिक पर्यावरणीय हस्तक्षेप का विरोध करते हैं, स्क्रीन विरूपण या सिग्नल ड्रॉपआउट के बिना 24/7 निरंतर स्थिर संचालन का समर्थन करते हैं।

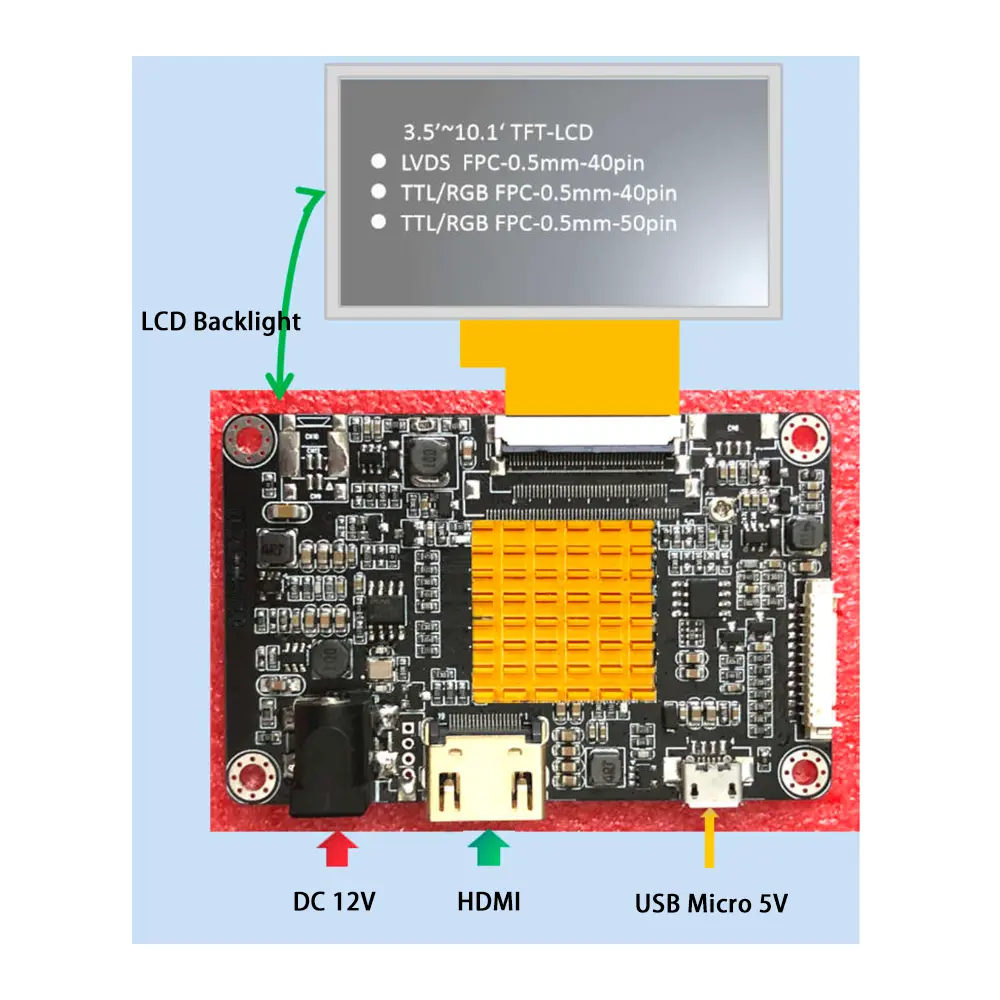

- प्लग-एंड-प्ले एचडीएमआई-टीटीएल रूपांतरण:आधुनिक एचडीएमआई सिग्नल स्रोतों और पारंपरिक टीटीएल/आरजीबी टीएफटी स्क्रीन को जोड़ता है, जो मुख्यधारा के औद्योगिक नियंत्रण होस्ट, एम्बेडेड सिस्टम और पीसी उपकरणों के साथ संगत है।
- डुअल वोल्टेज एडजस्टेबल डिज़ाइन:स्वतंत्र रूप से स्विच करने योग्य 3.3V/5V पैनल आउटपुट वोल्टेज, अतिरिक्त एडाप्टर मॉड्यूल के बिना विभिन्न टीएफटी एलसीडी पैनल विनिर्देशों के अनुकूल।
- एकीकृत बैकलाइट ड्राइवर:ऑनबोर्ड पेशेवर एलईडी बैकलाइट नियंत्रण सर्किट चमक समायोजन का समर्थन करता है, बाहरी बैकलाइट ड्राइव मॉड्यूल की आवश्यकता को समाप्त करता है और सिस्टम वायरिंग को सरल बनाता है।

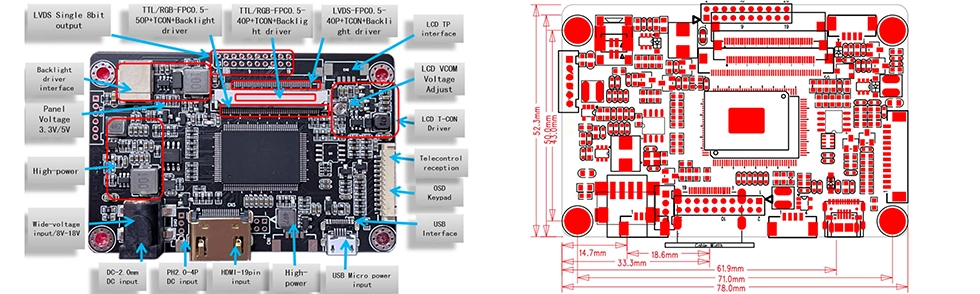

- अल्ट्रा-कॉम्पैक्ट एंबेडेड लेआउट:लघु पीसीबी संरचना विशेष रूप से अंतरिक्ष-सीमित एम्बेडेड उपकरणों के लिए डिज़ाइन की गई है, जो ग्राहक बाड़ों के स्थान उपयोग को अधिकतम करती है।
- पूर्ण अनुकूलन लचीलापन:विशिष्ट प्रोजेक्ट आवश्यकताओं से मेल खाने के लिए वैयक्तिकृत फ़र्मवेयर ट्यूनिंग, बूट लोगो संशोधन, ओएसडी मेनू समायोजन और डिस्प्ले पैरामीटर कैलिब्रेशन का समर्थन करता है।
यह एचडीएमआई टू टीटीएल इंटरफ़ेस एडी बोर्ड विभिन्न उद्योगों में एम्बेडेड डिस्प्ले परिदृश्यों में व्यापक रूप से उपयोग किया जाता है जो कॉम्पैक्ट फॉर्म कारकों और उच्च विश्वसनीयता की मांग करते हैं। मुख्य अनुप्रयोग क्षेत्रों में शामिल हैं:
- औद्योगिक एचएमआई और पीएलसी के लिए कॉम्पैक्ट नियंत्रण पैनल
- पोर्टेबल चिकित्सा निदान और परीक्षण उपकरण
- स्वचालन और सुरक्षा निगरानी डिस्प्ले मॉड्यूल का निर्माण
- लघु स्मार्ट नियंत्रण उपकरण और हैंडहेल्ड औद्योगिक टर्मिनल
मुख्य रूप से छोटे पैमाने के उपकरणों के लिए डिज़ाइन किया गया, यह सही एचडीएमआई-टू-टीटीएल डिस्प्ले समाधान के रूप में कार्य करता है।
| विशेषता | विनिर्देश |
| वीडियो इनपुट | HDMI |
| एलसीडी आउटपुट | टीटीएल/आरजीबी/एलवीडीएस |
| पैनल वोल्टेज | 3.3/5वी |
| बैकलाइट नियंत्रण | एकीकृत एलईडी ड्राइवर |
| बिजली की आपूर्ति | वाइड डीसी इनपुट 8～18V |
| ओएसडी | बाहरी कीपैड समर्थित |
| फर्मवेयर | अनुकूलन |
| परिचालन तापमान | -20°C से 80°C |
| नत्थी करना | संकेत | नत्थी करना | संकेत |
| 1 | वीकॉम | 2 | डीवीसीसी |
| 3 | डीवीसीसी | 4 | एनसी |
| 5 | रीसेट करें | 6 | समर्थन करना |
| 7 | जी.एन.डी | 8 | आर0- |
| 9 | आर0+ | 10 | जी.एन.डी |
| 11 | R1- | 12 | आर1+ |
| 13 | जी.एन.डी | 14 | R2- |
| 15 | आर2+ | 16 | जी.एन.डी |
| 17 | सीएलके- | 18 | सीएलके+ |
| 19 | जी.एन.डी | 20 | R3- |
| 21 | आर3+ | 22 | जी.एन.डी |
| 23 | एनसी | 24 | एनसी |
| 25 | जी.एन.डी | 26 | एनसी |
| 27 | डिमो | 28 | तड़पना |
| 29 | एवीडीडी | 30 | जी.एन.डी |
| 31 | नेतृत्व किया- | 32 | नेतृत्व किया- |
| 33 | एलआर | 34 | उद |
| 35 | वीजीएल | 36 | CABC1 |
| 37 | CANC0 | 38 | वीजीएच |
| 39 | एलईडी+ | 40 | एलईडी+ |
| नत्थी करना | संकेत | नत्थी करना | संकेत |
| 1 | एलईडी+ | 2 | एलईडी+ |
| 3 | नेतृत्व किया- | 4 | नेतृत्व किया- |
| 5 | जी.एन.डी | 6 | वीकॉम |
| 7 | डीवीडीडी | 8 | तरीका |
| 9 | डी.ई | 10 | बनाम |
| 11 | एच एस | 12 | बी 7 |
| 13 | बी -6 | 14 | बी5 |
| 15 | बी4 | 16 | बी 3 |
| 17 | बी2 | 18 | बी 1 |
| 19 | बी0 | 20 | जी7 |
| 21 | जी6 | 22 | जी5 |
| 23 | जी -4 | 24 | जी3 |
| 25 | जी2 | 26 | जी1 |
| 27 | जी0 | 28 | आर7 |
| 29 | आर6 | 30 | आर5 |
| 31 | आर4 | 32 | आर3 |
| 33 | आर2 | 34 | आर 1 |
| 35 | आर0 | 36 | जी.एन.डी |
| 37 | डीसीएलके | 38 | जी.एन.डी |
| 39 | एल/आर | 40 | यू/डी |
| 41 | वीजीएच | 42 | वीजीएल |
| 43 | एवीडीडी | 44 | रीसेट करें |
| 45 | एनसी | 46 | वीकॉम |
| 47 | डीआईटीएचबी | 48 | जी.एन.डी |
| 49 | एनसी | 50 | एनसी |
| नत्थी करना | संकेत | नत्थी करना | संकेत |
| 1 | वीएलईडी- | 2 | वीएलईडी+ |
| 3 | जी.एन.डी | 4 | वीडीडी |
| 5 | आर0 | 6 | आर 1 |
| 7 | आर2 | 8 | आर3 |
| 9 | आर4 | 10 | आर5 |
| 11 | आर6 | 12 | आर7 |
| 13 | जी0 | 14 | जी1 |
| 15 | जी2 | 16 | जी3 |
| 17 | जी -4 | 18 | जी5 |
| 19 | जी6 | 20 | जी7 |
| 21 | बी0 | 22 | बी 1 |
| 23 | बी2 | 24 | बी 3 |
| 25 | बी4 | 26 | बी5 |
| 27 | बी -6 | 28 | बी 7 |
| 29 | जी.एन.डी | 30 | डीसीएलके |
| 31 | डीआईएसपी | 32 | एच एस |
| 33 | बनाम | 34 | डी.ई |
| 35 | एनसी | 36 | जी.एन.डी |
| 37 | एक्स_आर | 38 | Y_B |
| 39 | एक्स_एल | 40 | Y_T |
| नत्थी करना | संकेत | नत्थी करना | संकेत |
| 1 | वीसीसी(3.3/5/12वी) | 2 | वीसीसी(3.3/5/12वी) |
| 3 | वीसीसी(3.3/5/12वी) | 4 | एनसी |
| 5 | जी.एन.डी | 6 | जी.एन.डी |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | जी.एन.डी | 14 | जी.एन.डी |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | एनसी | 20 | एनसी |
| नत्थी करना | संकेत |
| 1 | जी.एन.डी |
| 2 | जी.एन.डी |
| 3 | पीडब्लूएम/वडज |
| 4 | बंद |
| 5 | +12वी/5वी |
| 6 | +12वी/5वी |
हम व्यक्तिगत प्रदर्शन एकीकरण चुनौतियों को हल करने के लिए औद्योगिक उपकरण निर्माताओं के लिए लक्षित इंजीनियरिंग अनुकूलन प्रदान करते हैं, हार्डवेयर से सॉफ्टवेयर तक पूर्ण-प्रक्रिया अनुकूलन का समर्थन करते हैं:
- प्रदर्शन पैरामीटर अनुकूलन:कस्टम एलसीडी टाइमिंग पैरामीटर, रिज़ॉल्यूशन अनुकूलन, और डिस्प्ले फ्रेम दर अनुकूलन।
- वैयक्तिकृत यूआई इंटरफ़ेस:विशिष्ट बूट लोगो, स्टार्टअप एनिमेशन और ओएसडी (ऑन-स्क्रीन डिस्प्ले) मेनू संशोधन।
- पावर और बैकलाइट अनुकूलन:बैकलाइट चमक वक्र ट्यूनिंग और पावर-ऑन अनुक्रम अनुकूलन।
- इंटरफ़ेस और केबल मिलान:टीटीएल/आरजीबी सिग्नल केबल और एफपीसी कनेक्टर के लिए कस्टम मिलान।
- विशिष्ट ब्रांडिंग एवं सॉफ्टवेयर:पीसीबी सिल्क-स्क्रीन लोगो प्रिंटिंग, निजी लेबल पैकेजिंग, और विशेष फर्मवेयर विकास।
- यांत्रिक संरचना अनुकूलन:यांत्रिक संरचना अनुकूलन और कस्टम माउंटिंग छेद स्थिति।
उत्तर: बोर्ड टीटीएल/आरजीबी टीएफटी एलसीडी पैनल की एक विस्तृत श्रृंखला का समर्थन करता है। हमारी इंजीनियरिंग टीम आपके विशिष्ट एलसीडी मॉडल के आधार पर फर्मवेयर को कॉन्फ़िगर कर सकती है।
उत्तर: हाँ. हम अनुकूलित फर्मवेयर सेवाएं प्रदान करते हैं, जिसमें टाइमिंग पैरामीटर, रिज़ॉल्यूशन, बूट लोगो, डिस्प्ले ओरिएंटेशन और ओएसडी (ऑन-स्क्रीन डिस्प्ले) सेटिंग्स शामिल हैं।
उत्तर: हाँ. इसमें एक एकीकृत एलईडी बैकलाइट ड्राइवर है, जो सिस्टम एकीकरण को काफी सरल बनाता है।
उत्तर: बिल्कुल. यह विशेष रूप से दीर्घकालिक औद्योगिक संचालन के लिए डिज़ाइन किया गया है, जिसमें स्थिर बिजली प्रबंधन और विश्वसनीय सिग्नल ट्रांसमिशन शामिल है।
उत्तर: हाँ. हम विभिन्न आकारों और रिज़ॉल्यूशन के टीएफटी एलसीडी के लिए फर्मवेयर अनुकूलन का समर्थन करते हैं।
उत्तर: हाँ. हम ग्राहकों को एचडीएमआई केबल, एलवीडीएस केबल, एफपीसी रिबन और कस्टम वायरिंग हार्नेस की आपूर्ति कर सकते हैं।
उत्तर: हाँ. हम निजी लेबलिंग, कस्टम पीसीबी सिल्क-स्क्रीन मार्किंग, अनुकूलित पैकेजिंग और विशेष फर्मवेयर सेवाएं प्रदान करते हैं।
ए: इसका व्यापक रूप से औद्योगिक स्वचालन, चिकित्सा उपकरण, प्रयोगशाला उपकरण, परिवहन, एम्बेडेड सिस्टम, कियोस्क और स्मार्ट नियंत्रण उपकरणों में उपयोग किया जाता है।
