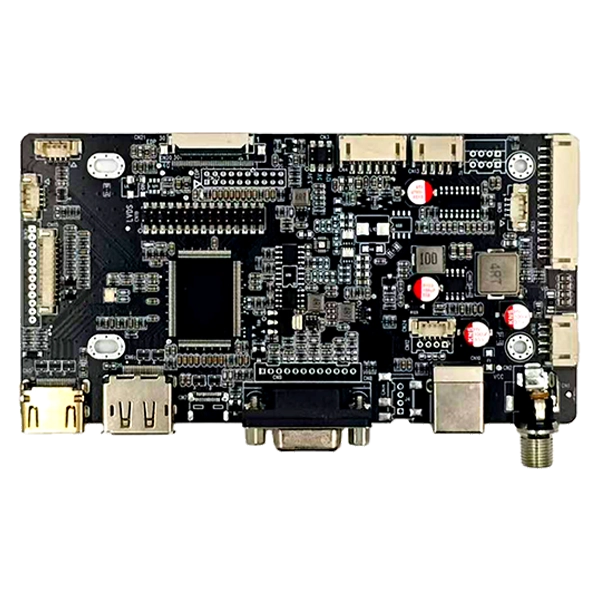

एचडीएमआई और डीपी और वीजीए और टाइप सी से एलवीडीएस ईडीपी इंटरफ़ेस एडी बोर्ड

औद्योगिक उपकरणों को अक्सर ग्राहक के हार्डवेयर प्लेटफ़ॉर्म के आधार पर विभिन्न वीडियो इंटरफ़ेस की आवश्यकता होती है। पारंपरिक एलसीडी नियंत्रक बोर्ड आमतौर पर केवल एक पैनल इंटरफ़ेस का समर्थन करते हैं, जिससे इंजीनियरों को हार्डवेयर को फिर से डिज़ाइन करने या विभिन्न परियोजनाओं के लिए कई नियंत्रक बोर्ड खरीदने के लिए मजबूर होना पड़ता है।

स्काई-टीडीएमएचडीएमआई और डीपी और वीजीए और टाइप सी से एलवीडीएस ईडीपी इंटरफ़ेस एडी बोर्डएकीकृत करके इन सीमाओं को समाप्त करता हैएचडीएमआई, डिस्प्लेपोर्ट, वीजीए और यूएसबी टाइप-सीवीडियो इनपुट एक साथएलवीडीएस और ईडीपीएकल औद्योगिक-ग्रेड पीसीबी पर आउटपुट प्रदर्शित करें।

चाहे आप एक नया एचएमआई विकसित कर रहे हों, पुराने उपकरणों को अपग्रेड कर रहे हों या औद्योगिक मशीनरी में एक एम्बेडेड डिस्प्ले को एकीकृत कर रहे हों, एक नियंत्रक बोर्ड इंजीनियरिंग समय, इन्वेंट्री लागत और उत्पाद जटिलता को कम करते हुए कई एलसीडी कॉन्फ़िगरेशन का समर्थन करता है।

दीर्घकालिक औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया, बोर्ड OEM उपकरण निर्माताओं और सिस्टम इंटीग्रेटर्स के लिए स्थिर छवि गुणवत्ता, लचीली बिजली विकल्प और व्यापक परिधीय इंटरफेस प्रदान करता है।

इंजीनियर इस नियंत्रक बोर्ड को क्यों चुनते हैं?

यह इंटरफ़ेस एडी बोर्ड कई इनपुट विकल्पों को एकीकृत करता है और आज के सबसे आम वीडियो स्रोतों के साथ पूरी तरह से संगत है:एचडीएमआई, डिस्प्लेपोर्ट (डीपी), वीजीए, और यूएसबी टाइप-सी (डीपी ऑल्ट मोड). यह ग्राहकों को अतिरिक्त कनवर्टर बोर्ड की आवश्यकता के बिना विभिन्न होस्ट प्लेटफार्मों के बीच निर्बाध रूप से स्विच करने की अनुमति देता है।

एलवीडीएस और ईडीपी एलसीडी पैनल दोनों का समर्थन करता है

यह एचडीएमआई और डीपी और वीजीए और टाइप सी टू एलवीडीएस ईडीपी इंटरफेस एडी बोर्ड दोनों मुख्यधारा के एलसीडी इंटरफेस मानकों के साथ पूरी तरह से संगत है। उपलब्ध डिस्प्ले आउटपुट विकल्पों में डुअल-चैनल 8-बिट एलवीडीएस, 20-पिन ईडीपी, 30-पिन ईडीपी एफपीसी और 40-पिन ईडीपी एफपीसी शामिल हैं। यह 7-इंच स्क्रीन से लेकर बड़े-प्रारूप डिस्प्ले तक, औद्योगिक टीएफटी एलसीडी मॉड्यूल की एक विस्तृत श्रृंखला के लिए आदर्श रूप से उपयुक्त है।

औद्योगिक-ग्रेड प्रदर्शन उत्पादों के लिए आदर्श

उपभोक्ता-ग्रेड डिस्प्ले बोर्ड के विपरीत, यह एचडीएमआई और डीपी और वीजीए और टाइप-सी टू एलवीडीएस ईडीपी इंटरफ़ेस एडी बोर्ड विशेष रूप से उच्च-विशिष्टता और मांग वाले औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसकी मुख्य हार्डवेयर विशेषताओं में एक विस्तृत डीसी इनपुट वोल्टेज शामिल है (8V-25V), कम-तरंग औद्योगिक बिजली डिजाइन, उन्नत ईएसडी (इलेक्ट्रोस्टैटिक डिस्चार्ज) सुरक्षा, और दीर्घकालिक स्थिर संचालन सुनिश्चित करने के लिए औद्योगिक-ग्रेड घटकों का उपयोग। यह बाहरी सेटिंग्स और उच्च तापमान स्थितियों जैसे जटिल वातावरण के लिए विशेष रूप से उपयुक्त है, जो लगातार प्रदर्शन स्थिरता की गारंटी देता है।

विशिष्ट अनुप्रयोग

यह एचडीएमआई और डीपी और वीजीए और टाइप सी टू एलवीडीएस ईडीपी इंटरफेस एडी बोर्ड जटिल वातावरण में काम करने वाले औद्योगिक उत्पादों में व्यापक रूप से उपयोग किया जाता है। विशिष्ट अनुप्रयोग परिदृश्यों में औद्योगिक एचएमआई टर्मिनल, ओपन-फ्रेम टच मॉनिटर, सीएनसी मशीन इंटरफेस, मेडिकल डायग्नोस्टिक उपकरण और मशीन विजन सिस्टम शामिल हैं।

OEM और ODM परियोजनाओं के लिए तैयार

प्रत्येक प्रदर्शन परियोजना अद्वितीय है. हम एलसीडी पैनल संगतता सत्यापन, फर्मवेयर अनुकूलन, ईडीआईडी ​​(विस्तारित डिस्प्ले पहचान डेटा) संशोधन, बैकलाइट पैरामीटर ट्यूनिंग, कस्टम एलवीडीएस और ईडीपी केबल डिजाइन और पीसीबी लोगो प्रिंटिंग सहित व्यापक तकनीकी सहायता सेवाएं प्रदान करते हैं। चाहे आपके प्रोजेक्ट को मानक नियंत्रक बोर्ड या पूरी तरह से अनुकूलित समाधान की आवश्यकता हो, SKY-TDM उत्पाद जीवनचक्र के हर चरण में पेशेवर इंजीनियरिंग सहायता प्रदान करता है।

तकनीकी निर्देश

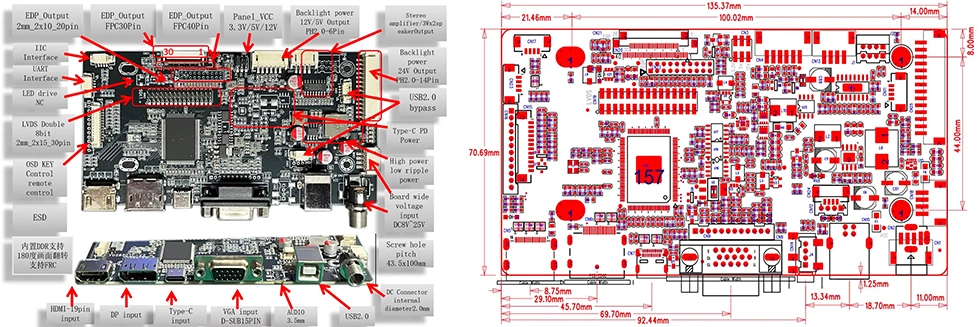

DIMENSIONS

जेएसटी 2x15 पिन एलवीडीएस आउटपुट इंटरफ़ेस

FFC-0.5mm-40pin eDP इंटरफ़ेस

FFC-0.5mm-30pin eDP इंटरफ़ेस

जेएसटी 2x10 पिन ईडीपी आउटपुट इंटरफ़ेस

PH2.0mm-6PIN बैकलाइट इंटरफ़ेस

हमें क्यों चुनें

हार्डवेयर आपूर्ति तो केवल आधार है; सेवा दीर्घकालिक सफलता की गारंटी है। SKY-TDM आपके प्रोजेक्ट लॉन्च में तेजी लाने और आपकी आपूर्ति श्रृंखला चुनौतियों को पूरी तरह से हल करने के लिए प्रतिबद्ध है। हम निम्नलिखित मुख्य सहायता प्रदान करते हैं:

- लंबा उत्पाद जीवनचक्र:स्थिर और विश्वसनीय बड़े पैमाने पर उत्पादन क्षमताएं।

- व्यापक तकनीकी सहायता:एलसीडी संगतता परीक्षण और कस्टम सिग्नल केबल के साथ सहायता।

- लचीला उत्पादन मॉडल:कम MOQ (न्यूनतम ऑर्डर मात्रा) और तीव्र तकनीकी प्रतिक्रिया।

- ऑल-इन-वन डिस्प्ले समाधान:विभिन्न आवश्यकताओं को पूरा करने के लिए टचस्क्रीन और एलसीडी पैनल एक मिलान सेट के रूप में भेजे गए।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह एचडीएमआई और डीपी और वीजीए और टाइप सी टू एलवीडीएस ईडीपी इंटरफ़ेस एडी बोर्ड एलवीडीएस और ईडीपी डिस्प्ले दोनों का समर्थन करता है?

उत्तर: हाँ. यह एलवीडीएस या ईडीपी इंटरफेस वाले औद्योगिक-ग्रेड टीएफटी एलसीडी पैनल के साथ संगत है। हम आपके विशिष्ट पैनल मॉडल के आधार पर उपयुक्त कनेक्टर और फ़र्मवेयर की अनुशंसा कर सकते हैं।

Q2: कौन से वीडियो इनपुट इंटरफ़ेस समर्थित हैं?

उत्तर: बोर्ड समर्थन करता हैएचडीएमआई, डिस्प्लेपोर्ट, वीजीए और यूएसबी टाइप-सी(DP Alt मोड के साथ), विभिन्न औद्योगिक कंप्यूटरों और एम्बेडेड सिस्टम के साथ व्यापक अनुकूलता सुनिश्चित करना।

Q3: क्या फ़र्मवेयर को अनुकूलित किया जा सकता है?

उत्तर: हाँ. हम समय समायोजन, ईडीआईडी ​​(एक्सटेंडेड डिस्प्ले आइडेंटिफिकेशन डेटा) कॉन्फ़िगरेशन, बूट लोगो अनुकूलन और पैनल पैरामीटर अनुकूलन सहित व्यापक फर्मवेयर अनुकूलन सेवाएं प्रदान करते हैं।

Q4: बोर्ड का ऑपरेटिंग इनपुट वोल्टेज क्या है?

ए: नियंत्रक बोर्ड विस्तृत डीसी इनपुट रेंज का समर्थन करता है8V से 25V, जो इसे 12V और 24V दोनों औद्योगिक बिजली आपूर्ति प्रणालियों के साथ पूरी तरह से संगत बनाता है।

Q5: क्या आप मैचिंग कनेक्शन केबल प्रदान कर सकते हैं?

उत्तर: हाँ. हम अपने ग्राहकों के लिए प्लग-एंड-प्ले एकीकरण सुनिश्चित करने के लिए अनुकूलित एलवीडीएस केबल, ईडीपी एफपीसी केबल, बैकलाइट केबल और पावर हार्नेस का निर्माण करते हैं।

Q6: क्या आप OEM सेवाएं प्रदान करते हैं?

उत्तर: हाँ. हम पीसीबी सिल्कस्क्रीन लोगो प्रिंटिंग, फर्मवेयर अनुकूलन, कनेक्टर संशोधन, केबल असेंबली और पूर्ण ओडीएम विकास सेवाओं का समर्थन करते हैं।

Q7: LVDS और eDP आउटपुट द्वारा समर्थित अधिकतम रिज़ॉल्यूशन क्या है?

A: LVDS आउटपुट तक सपोर्ट करता है1920×1080 @ 60 हर्ट्ज(डुअल-चैनल 8-बिट)। ईडीपी आउटपुट तक सपोर्ट करता है3840×2160 @ 60 हर्ट्ज(4K UHD), पैनल विनिर्देश और केबल गुणवत्ता पर निर्भर करता है। 4K अनुप्रयोगों के लिए, हम इष्टतम बैंडविड्थ के लिए eDP इंटरफ़ेस का उपयोग करने की अनुशंसा करते हैं।

Q8: क्या यह बोर्ड पोर्ट्रेट मोड डिस्प्ले ओरिएंटेशन का समर्थन कर सकता है?

उत्तर: हाँ. बोर्ड फ़र्मवेयर कॉन्फ़िगरेशन के माध्यम से 180° छवि रोटेशन का समर्थन करता है। 90°/270° रोटेशन (पोर्ट्रेट मोड) के लिए, हम आपके पैनल और एप्लिकेशन आवश्यकताओं के आधार पर फर्मवेयर को अनुकूलित कर सकते हैं। ऑर्डर देते समय कृपया अपनी ओरिएंटेशन आवश्यकता निर्दिष्ट करें।

हमसे संपर्क करें

किसी विश्वसनीय की तलाश हैएचडीएमआई और डीपी और वीजीए और टाइप सी से एलवीडीएस ईडीपी इंटरफ़ेस एडी बोर्डआपके अगले एम्बेडेड डिस्प्ले प्रोजेक्ट के लिए?

सबसे उपयुक्त समाधान की अनुशंसा करने के लिए, पूछताछ करते समय कृपया निम्नलिखित जानकारी प्रदान करें:

- एलसीडी पैनल मॉडल नंबर

- आवश्यक वीडियो इनपुट इंटरफ़ेस (एचडीएमआई, डीपी, वीजीए, या यूएसबी टाइप-सी)

- इनपुट पावर वोल्टेज

- बैकलाइट आवश्यकताएँ

- अनुमानित वार्षिक मात्रा

- OEM या फ़र्मवेयर अनुकूलन आवश्यकताएँ

हमारी इंजीनियरिंग टीम आपके विनिर्देशों की समीक्षा करेगी और 24 व्यावसायिक घंटों के भीतर एक संगत समाधान, तकनीकी सिफारिशें और एक उद्धरण प्रदान करेगी।
