आज औद्योगिक उपकरणों के लिए कैपेसिटिव टच पैनल चुनते समय, मुख्य फोकस आमतौर पर स्क्रीन आकार, टच पॉइंट, कवर ग्लास और ऑप्टिकल लेमिनेशन पर होता है। फिर भी, एक प्रमुख तकनीकी विशिष्टता को नजरअंदाज नहीं किया जाना चाहिए: टच सिग्नल इंटरफ़ेस।
औद्योगिक कैपेसिटिव टच पैनल के लिए USB और I²C के बीच वास्तविक अंतर क्या है? और इससे भी महत्वपूर्ण बात यह है कि आपको अपने प्रोजेक्ट के लिए सही इंटरफ़ेस कैसे चुनना चाहिए?
OEM और ODM ग्राहकों के लिए, चुनाव काफी हद तक होस्ट सिस्टम, नियंत्रक वास्तुकला, सॉफ्टवेयर वातावरण और यांत्रिक डिजाइन पर निर्भर करता है।
स्काई-टीडीएम USB, I²C और अन्य इंटरफ़ेस विकल्पों के समर्थन के साथ औद्योगिक HMI, चिकित्सा उपकरणों, एम्बेडेड सिस्टम, स्मार्ट टर्मिनल और ऑटोमेशन अनुप्रयोगों के लिए अनुकूलित कैपेसिटिव टच पैनल प्रदान करता है।
यह USB संचार प्रोटोकॉल का उपयोग करके टच डेटा को होस्ट सिस्टम तक पहुंचाता है। चूंकि यूएसबी सबसे आम परिधीय इंटरफेस में से एक है, यह औद्योगिक पीसी, विंडोज/लिनक्स/एंड्रॉइड प्लेटफॉर्म, स्वयं-सेवा कियोस्क, वाणिज्यिक डिस्प्ले और एम्बेडेड कंप्यूटर से कनेक्ट करने के लिए एक आदर्श विकल्प है।
USB का सबसे बड़ा लाभ इसकी सुविधा है। विकास टीमें मुख्य पीसीबी पर समर्पित संचार सर्किट डिजाइन किए बिना आसानी से टच पैनल को होस्ट सिस्टम से जोड़ सकती हैं, जिससे उत्पाद विकास का समय काफी कम हो जाता है।
I²C एम्बेडेड सिस्टम में एक सामान्य सीरियल संचार इंटरफ़ेस है।
I²C टच पैनल I²C बस के माध्यम से माइक्रोकंट्रोलर या प्रोसेसर के साथ सीधे संचार करते हैं, जो उन्हें कस्टम हार्डवेयर डिज़ाइन के लिए आदर्श बनाता है।
उदाहरण के लिए, यदि किसी औद्योगिक परियोजना में पहले से ही एक मुख्य नियंत्रण बोर्ड है, तो आमतौर पर I²C के माध्यम से टच कंट्रोलर को प्रोसेसर से कनेक्ट करना पसंद किया जाता है। इस मामले में, I²C हार्डवेयर आर्किटेक्चर के एक अविभाज्य भाग के रूप में कार्य करता है, न कि केवल एक बाहरी परिधीय के रूप में।
| विशेषता | यूएसबी टच पैनल | आईआईसी टच पैनल |
| एकीकरण विधि | बाह्य परिधीय | एंबेडेड संचार |
| औद्योगिक पीसी | उत्कृष्ट | कम सुविधाजनक |
| एंबेडेड एमसीयू | संभव | उत्कृष्ट |
| ओएस अनुकूलता | आम तौर पर सुविधाजनक | सिस्टम एकीकरण की आवश्यकता है |
| विकास | कई पीसी-आधारित परियोजनाओं के लिए तेज़ | हार्डवेयर/फर्मवेयर विकास की आवश्यकता है |
| पीसीबी एकीकरण | कम प्रत्यक्ष | अत्यधिक एकीकृत |
| केबल अनुप्रयोग | अधिक लचीला | छोटे कनेक्शन के लिए बेहतर अनुकूल |
| हार्डवेयर अनुकूलन | अच्छा | उत्कृष्ट |
| विशिष्ट उपयोग | एचएमआई, कियॉस्क, पीसी-आधारित टर्मिनल | एंबेडेड एचएमआई, कस्टम उपकरण |

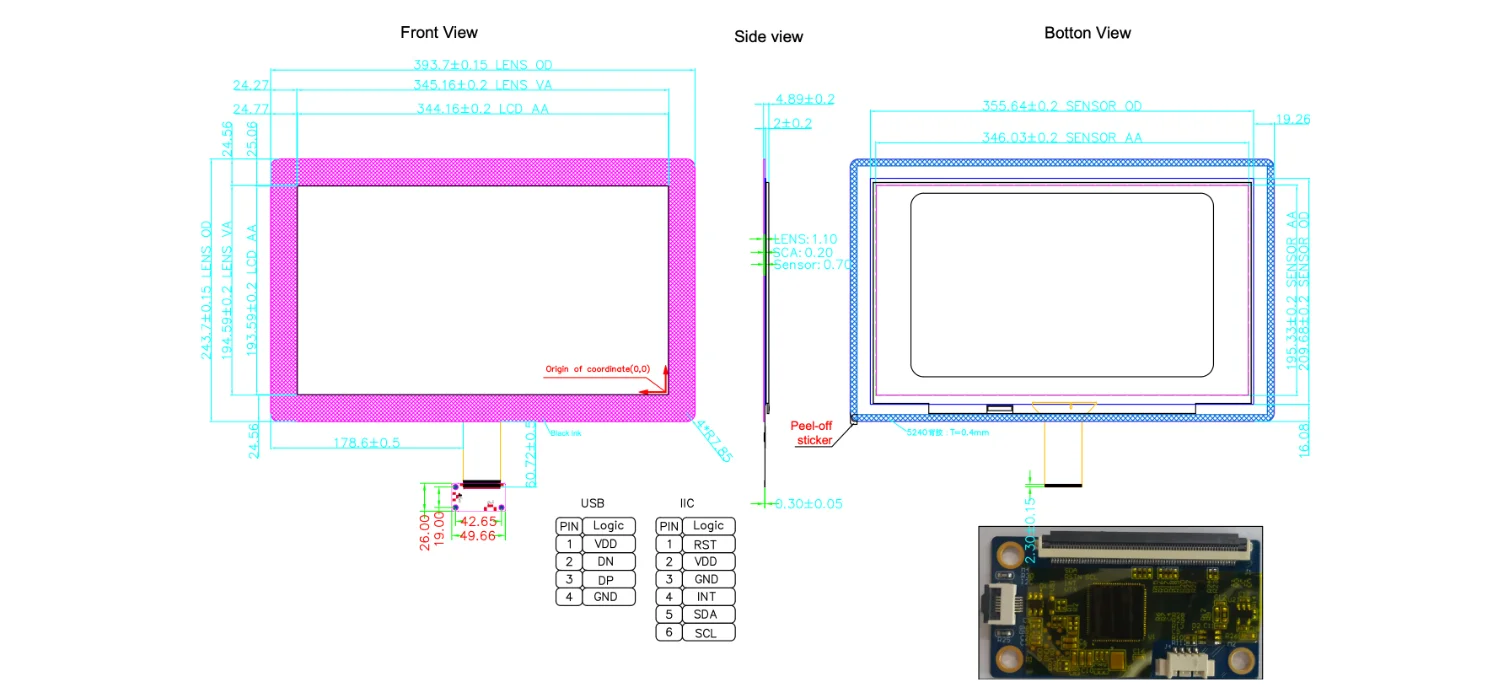

यही कारण है कि USB और IIC दोनों संस्करणों में समान टच पैनल आकार उपलब्ध हो सकता है।
स्पर्श प्रौद्योगिकी समान हो सकती है, लेकिन सिस्टम एकीकरण विधि भिन्न है।
●आसान एकीकरण: औद्योगिक एचएमआई सिस्टम के लिए, यूएसबी टच पैनल को एकीकृत करना आसान है क्योंकि होस्ट प्लेटफॉर्म पहले से ही यूएसबी का समर्थन करता है।
●उत्कृष्ट प्लेटफ़ॉर्म संगतता: बाज़ार में मुख्यधारा के ऑपरेटिंग सिस्टम मूल रूप से यूएसबी का समर्थन करते हैं, जिससे यह विंडोज, एंड्रॉइड और लिनक्स के लिए मानक इंटरफ़ेस बन जाता है।
●स्टैंडअलोन एचएमआई सिस्टम के लिए आदर्श: स्टैंडअलोन कंप्यूटर या एम्बेडेड पीसी का उपयोग करते समय, यूएसबी एक सुविधाजनक संचार कनेक्शन प्रदान करता है।
●त्वरित विकास: किसी परियोजना के शुरुआती चरणों के दौरान, यूएसबी समर्पित संचार इंटरफेस को पूर्व-विकसित करने की आवश्यकता के बिना टच पैनल की उपयोगिता के त्वरित मूल्यांकन की अनुमति देता है।
●एम्बेडेड एकीकरण के लिए डिज़ाइन किया गया: जब एक टच पैनल सीधे एक एम्बेडेड सिस्टम में एकीकृत होता है, तो I²C इंटरफ़ेस सबसे उपयुक्त विकल्प होता है।
●सरल बस वास्तुकला: I²C दो-तार संचार संरचना का उपयोग करता है, जो सीमित इंटरफ़ेस संसाधनों वाले एम्बेडेड पीसीबी के लिए अत्यधिक आकर्षक है।
● बेहतर हार्डवेयर नियंत्रण: उन ग्राहकों के लिए जो स्वतंत्र रूप से अपने स्वयं के नियंत्रण बोर्ड और फर्मवेयर विकसित करते हैं, I²C इंटरफ़ेस स्पर्श संचार वास्तुकला पर अधिक नियंत्रण प्रदान करता है।
●अनुकूलित उपकरणों के लिए आदर्श: I²C OEM उपकरणों के लिए विशेष रूप से उपयोगी है जहां टच पैनल और मुख्य नियंत्रण बोर्ड को समकालिक रूप से डिज़ाइन किया गया है।
अलग-अलग इंटरफ़ेस अलग-अलग लाभ प्रदान करते हैं, और कोई भी एकल टच इंटरफ़ेस सभी औद्योगिक एचएमआई परिदृश्यों में फिट नहीं बैठता है। आप निम्नलिखित दिशानिर्देशों का उल्लेख कर सकते हैं:
●औद्योगिक पीसी + टच पैनल: यूएसबी आमतौर पर अधिक सुविधाजनक विकल्प है।
●एमसीयू + एंबेडेड टच पैनल: I²C आमतौर पर इष्टतम विकल्प है।
●कस्टम नियंत्रण बोर्ड: I²C गहन हार्डवेयर एकीकरण प्रदान करता है।
●रैपिड प्रोटोटाइपिंग: यूएसबी प्रारंभिक परीक्षण और मूल्यांकन को सरल बना सकता है।
●बड़े पैमाने पर उत्पादन: USB और I²C दोनों व्यवहार्य हैं; अंतिम निर्णय वास्तविक हार्डवेयर और सॉफ्टवेयर आर्किटेक्चर पर आधारित होना चाहिए।
हमारे टच पैनल वर्तमान में विभिन्न प्रकार के यूएसबी/आई²सी कैपेसिटिव टच पैनल उत्पाद पेश करते हैं, जो औद्योगिक एचएमआई और एम्बेडेड अनुप्रयोगों के लिए विभिन्न स्क्रीन आकारों को कवर करते हैं।
यह बहुत ही महत्वपूर्ण प्रश्न है.
जबकि संचार इंटरफ़ेस स्पर्श डेटा संचारित करने के लिए ज़िम्मेदार है, समग्र स्पर्श अनुभव कई कारकों के संयोजन से निर्धारित होता है। इनमें मुख्य रूप से शामिल हैं: टच सेंसर डिजाइन, टच आईसी, फर्मवेयर, सेंसर रूटिंग, कवर ग्लास मोटाई, ग्लव-टच सपोर्ट, ईएमआई/ईएसडी पर्यावरण, ऑप्टिकल लेमिनेशन प्रक्रिया और होस्ट सिस्टम। इसलिए, USB और I²C के बीच चयन करना औद्योगिक टच पैनल विकसित करने में केवल एक कदम है और यह स्पर्श प्रदर्शन को प्रभावित नहीं करता है।
प्रोजेक्ट डिज़ाइन की शुरुआत में, आप निम्नलिखित पाँच प्रमुख बिंदुओं के आधार पर उपयुक्त इंटरफ़ेस निर्धारित कर सकते हैं:
●होस्ट प्लेटफ़ॉर्म की जाँच करें: क्या टच पैनल एक औद्योगिक पीसी, एक एंड्रॉइड मदरबोर्ड, एक लिनक्स सिस्टम या एक एमसीयू से जुड़ा होगा?
●मुख्य नियंत्रक की जाँच करें: क्या मदरबोर्ड पहले से ही USB या I²C इंटरफ़ेस प्रदान करता है?
●मैकेनिकल संरचना की जाँच करें: टच पैनल नियंत्रक कहाँ रखा जाएगा? एफपीसी या रिबन केबल कितनी लंबी होनी चाहिए? कनेक्टर कहाँ स्थापित किया जाएगा?
●सॉफ़्टवेयर परिवेश की जाँच करें: क्या विकास टीम के पास पहले से ही आवश्यक ड्राइवर या फ़र्मवेयर समर्थन है?
●उत्पादन योजना की जाँच करें: यदि उत्पाद बड़े पैमाने पर उत्पादन में प्रवेश करने वाला है, तो अंतिम पीसीबी डिज़ाइन से पहले इंटरफ़ेस चयन की पुष्टि की जानी चाहिए।
एक पेशेवर औद्योगिक टच पैनल का चयन केवल स्क्रीन आकार के आधार पर नहीं किया जाना चाहिए। संपूर्ण समाधान के लिए निम्नलिखित तत्वों पर व्यापक विचार की आवश्यकता होती है:
टच टेक्नोलॉजी → सेंसर → कंट्रोलर आईसी → इंटरफेस → कवर ग्लास → एफपीसी → फर्मवेयर → मैकेनिकल इंटीग्रेशन → एप्लीकेशन एनवायरनमेंट
यह समग्र दृष्टिकोण औद्योगिक उपकरणों, चिकित्सा उपकरणों, स्वचालन प्रणालियों और दीर्घकालिक संचालन के लिए डिज़ाइन किए गए अन्य उत्पादों के लिए विशेष रूप से महत्वपूर्ण है।
इसलिए, सही इंटरफ़ेस आवश्यक रूप से उच्चतम विशिष्टताओं वाला नहीं है, बल्कि वह है जिसे ग्राहक के संपूर्ण उत्पाद में विश्वसनीय रूप से एकीकृत किया जा सकता है।
यदि आप औद्योगिक एचएमआई, चिकित्सा उपकरण, स्वचालन प्रणाली, स्व-सेवा कियोस्क, या एम्बेडेड उत्पाद विकसित कर रहे हैं, तो कृपया अपना टच स्क्रीन आकार, होस्ट प्लेटफ़ॉर्म, ऑपरेटिंग सिस्टम, मैकेनिकल ड्राइंग और इंटरफ़ेस आवश्यकताएं प्रदान करें।
स्काई-टीडीएमटच पैनल आपके प्रोजेक्ट के लिए सबसे उपयुक्त टच पैनल और इंटरफ़ेस कॉन्फ़िगरेशन की अनुशंसा कर सकते हैं।
अनुकूलित USB, I²C, या संयुक्त USB + I²C कैपेसिटिव टच स्पैनल समाधान के लिए आज ही हमसे संपर्क करें।
