एलसीडी मॉड्यूल + एलसीडी ड्राइवर बोर्ड + टच पैनल + विभिन्न केबल + मैकेनिकल संरचनात्मक घटक
यह व्यापक एकीकरण अनुकूलित परियोजनाओं के लिए एक अनिवार्य आवश्यकता बन गया है, जो स्टैंडअलोन एलसीडी मॉड्यूल पर पारंपरिक निर्भरता से दूर एक बदलाव का प्रतीक है। अतीत में, अधिकांश परियोजनाओं को केवल व्यक्तिगत घटकों की आवश्यकता होती थी, जैसे अलग टच पैनल या स्टैंडअलोन एलसीडी मॉड्यूल। हालाँकि, जैसे-जैसे उद्योग विकसित होता है, संसाधन एकीकरण परियोजना आरंभ करने में एक महत्वपूर्ण कारक बन गया है।
जब इन घटकों को विभिन्न आपूर्तिकर्ताओं से प्राप्त और इकट्ठा किया जाता है, तो घटक संगतता, आंतरिक स्थान लेआउट और असेंबली प्रक्रियाओं जैसे मुद्दे अक्सर उत्पन्न होते हैं, जिससे उत्पाद बेमेल हो जाते हैं। यह अनुकूलित परियोजनाओं में निहित एक अनूठी चुनौती है।
स्काई-टीडीएमके उत्पाद मुख्य रूप से औद्योगिक, चिकित्सा, स्वयं-सेवा कियोस्क और रेल पारगमन अनुप्रयोगों में अनुकूलित परियोजनाओं की जरूरतों को पूरा करने के लिए डिज़ाइन किए गए हैं। हम पूरे प्रोजेक्ट जीवनचक्र में अनुकूलता और मिलान संबंधी समस्याओं को हल करने के लिए एकीकृत स्पर्श और प्रदर्शन समाधान प्रदान करते हैं।

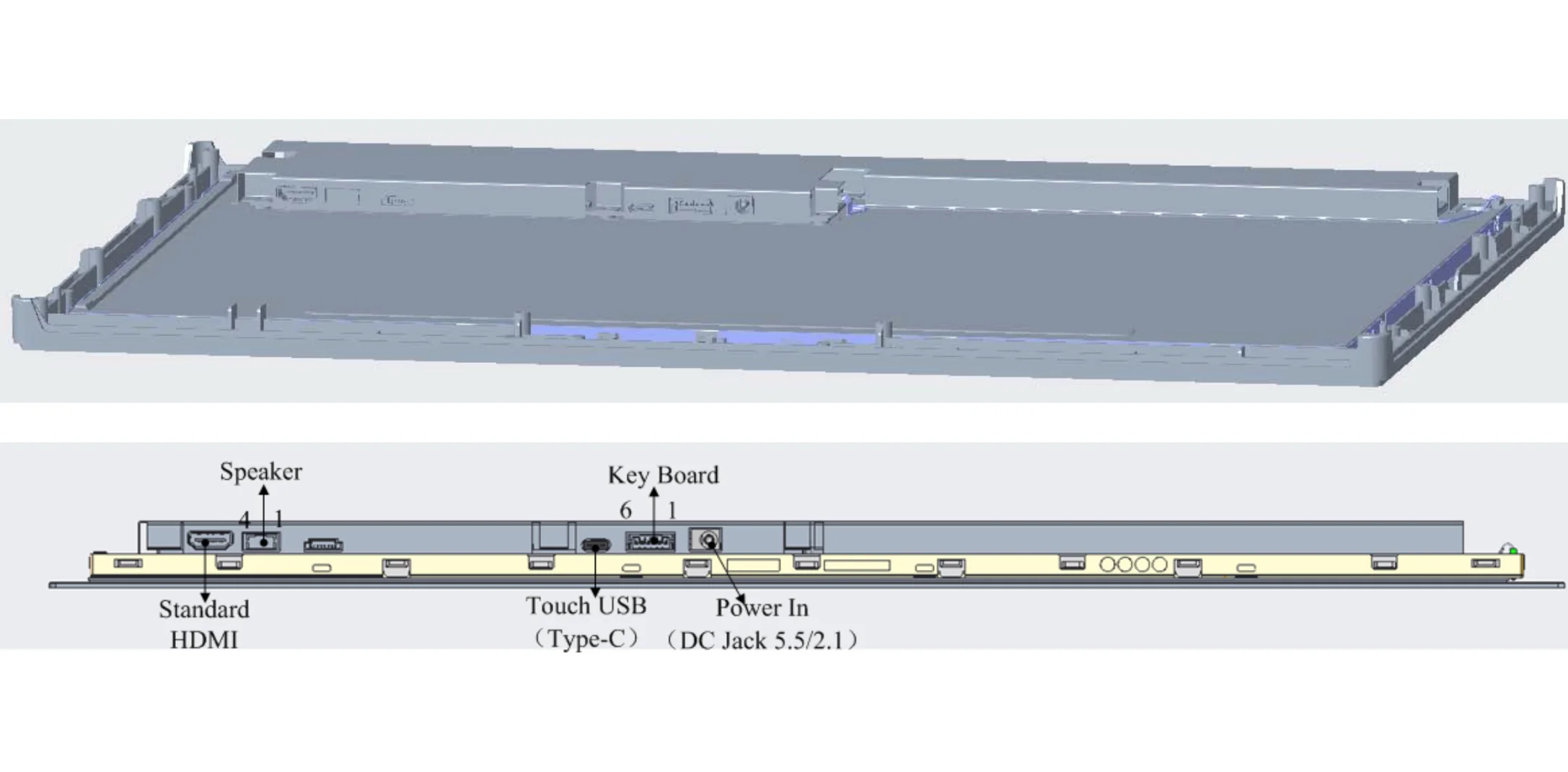

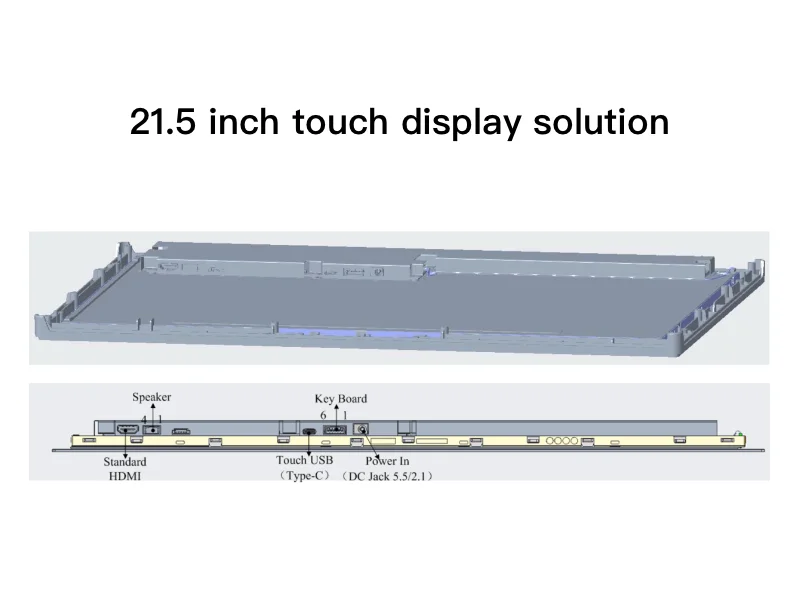

यह टच कार्यक्षमता के साथ 21.5 इंच का एलसीडी है, जो एलसीडी मॉड्यूल, पीसीएपी कैपेसिटिव टच पैनल और ड्राइवर बोर्ड सिस्टम को एकल डिस्प्ले आर्किटेक्चर में एकीकृत करता है। ग्राहकों को बाहरी ड्राइवर बोर्ड की आवश्यकता को समाप्त करते हुए, इसे अपने उपकरण में तैनात करने के लिए केवल 12 वी डीसी बिजली की आपूर्ति और एक एचडीएमआई इनपुट सिग्नल प्रदान करने की आवश्यकता है।
प्रमुख विशेषताऐं:
· 21.5-इंच स्क्रीन आकार
· 1920 x 1080 पूर्ण एचडी रिज़ॉल्यूशन
· पीसीएपी 10-पॉइंट कैपेसिटिव टच
· एचडीएमआई वीडियो इनपुट इंटरफ़ेस
· यूएसबी टाइप-सी टच इंटरफ़ेस
· वैकल्पिक एजी (एंटी-ग्लेयर) और एएफ (एंटी-फिंगरप्रिंट) सतह उपचार
· स्पीकर में लगा हुआ

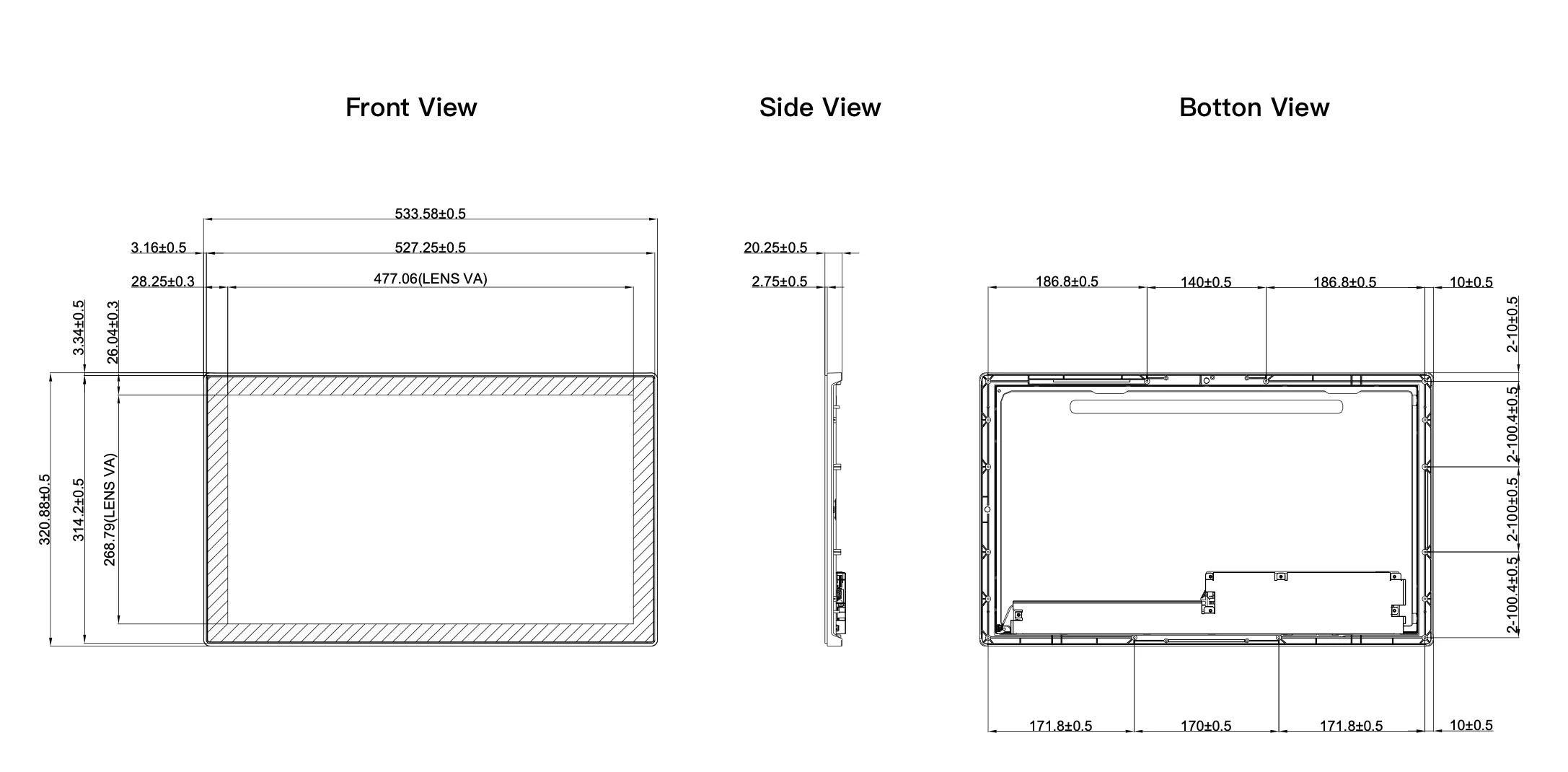

इसकी सामान्य बिजली खपत 26.26W है, और कुल उत्पाद आयाम 533.58 x 320.88 x 20.25 मिमी है।
एकीकरण का मुख्य उद्देश्य स्टैंडअलोन घटकों की संख्या को कम करना और डिस्प्ले आर्किटेक्चर की स्थापना को सरल बनाना है।
एकीकृत डिस्प्ले संभावित रूप से समग्र सिस्टम लागत को कम कर सकता है। वे घटक खरीद दक्षता में सुधार करने, केबल और कनेक्टर्स की आवश्यकता को कम करने, असेंबली प्रक्रियाओं को सुव्यवस्थित करने, इंजीनियरिंग समन्वय प्रयासों को कम करने और डिस्प्ले सिस्टम एकीकरण समय को कम करने में मदद करते हैं। ये सुधार छुपी हुई श्रम लागत को प्रभावी ढंग से कम करते हैं। हालाँकि, वास्तविक लागत में कमी मूल प्रदर्शन वास्तुकला, उत्पादन मात्रा और अनुकूलन आवश्यकताओं पर निर्भर करती है।
हाँ, यह कॉम्पैक्ट मैकेनिकल डिज़ाइन के लिए अधिक अवसर पैदा करता है। जब स्टैंडअलोन डिस्प्ले ड्राइवर बोर्ड को एलसीडी पैनल के पीछे या बगल में स्थापित करने की आवश्यकता होती है, तो पीसीबी और केबल के लिए अतिरिक्त स्थान आरक्षित किया जाना चाहिए।
प्रासंगिक डिस्प्ले इलेक्ट्रॉनिक घटकों को सीधे डिस्प्ले आर्किटेक्चर में एकीकृत करने से, ड्राइवर बोर्ड और संबंधित केबलों के लिए स्थान आवंटित करने की कोई आवश्यकता नहीं है।
यह स्थान अनुकूलन स्व-सेवा टर्मिनलों के लिए विशेष रूप से व्यावहारिक है, जहां स्क्रीन आमतौर पर सीधे बाड़े के सामने लगाई जाती है।
स्व-सेवा टर्मिनल "टच + डिस्प्ले इंटीग्रेशन" के लिए सबसे अधिक प्रतिनिधि अनुप्रयोग परिदृश्य हैं।
21.5 इंच की फुल एचडी टचस्क्रीन संपूर्ण उपयोगकर्ता प्रवाह को निर्बाध रूप से प्रस्तुत करने के लिए पर्याप्त डिस्प्ले क्षेत्र प्रदान करती है: मेनू डिस्प्ले → उत्पाद चयन → ऑर्डर पुष्टिकरण → भुगतान और निपटान → रसीद प्रिंटिंग।

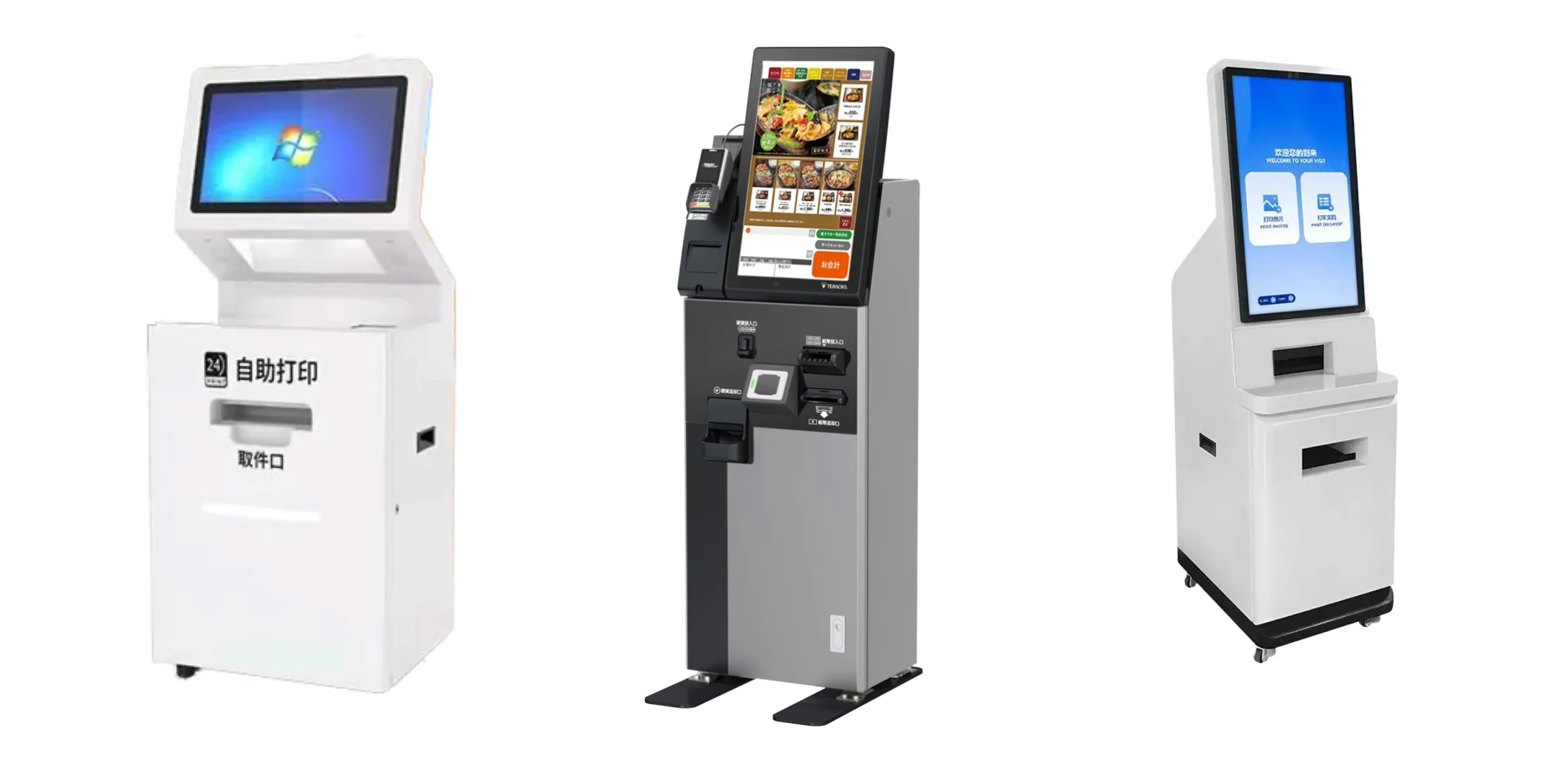

इसी डिस्प्ले डिज़ाइन अवधारणा को अन्य स्वयं-सेवा उपकरणों पर भी लागू किया जा सकता है:
· स्व-ऑर्डरिंग कियोस्क: बड़े टच डिस्प्ले उपयोगकर्ताओं को बिना किसी कर्मचारी सहायता के उत्पादों को पूरी तरह से ब्राउज़ करने, ऑर्डर प्रबंधित करने और लेनदेन पूरा करने की अनुमति देते हैं।
· भुगतान टर्मिनल: डिस्प्ले ऑपरेशन निर्देशों, लेन-देन की जानकारी और स्पर्श इंटरैक्शन को एक एकल, उपयोगकर्ता-सामना वाले इंटरफ़ेस में समेकित कर सकता है।
· वेंडिंग मशीनें: टच इंटरफ़ेस का उपयोग उत्पाद जानकारी, प्रचार सामग्री, उत्पाद चयन और भुगतान मार्गदर्शन प्रदर्शित करने के लिए किया जा सकता है।
· टिकटिंग और चेक-इन टर्मिनल: इंटरैक्टिव डिस्प्ले उपयोगकर्ताओं को गंतव्य चयन, आरक्षण प्रश्न, टिकट प्रिंटिंग या चेक-इन प्रक्रियाओं के माध्यम से मार्गदर्शन कर सकते हैं।
· स्व-सेवा प्रिंटर: टचस्क्रीन दस्तावेज़ चयन, सामग्री पूर्वावलोकन, प्रिंट विकल्प सेटिंग्स और भुगतान कार्यों की सुविधा प्रदान कर सकता है।
टचस्क्रीन उपकरण विकसित करने में प्रमुख चुनौतियों में से एक यह सुनिश्चित करना है कि टच पैनल, एलसीडी मॉड्यूल, ड्राइवर बोर्ड नियंत्रक और यांत्रिक संरचना एक साथ निर्बाध रूप से काम करें।
यह एकीकृत दृष्टिकोण बड़े पैमाने पर उत्पादित उपकरणों के निर्माताओं के लिए विशेष रूप से उपयुक्त है। ऐसे मामलों में, प्रदर्शन स्थिरता, स्थापना दक्षता और आपूर्ति श्रृंखला समन्वय अत्यंत महत्वपूर्ण है। उदाहरण के तौर पर हमारे 21.5-इंच उत्पाद को लेते हुए, यह दर्शाता है कि एलसीडी, टच पैनल और ड्राइवर इलेक्ट्रॉनिक्स को एकल डिस्प्ले मॉड्यूल आर्किटेक्चर में कैसे एकीकृत किया जा सकता है। यह तापमान, कंपन, थर्मल शॉक, पावर साइक्लिंग और ईएसडी सहित विभिन्न परिस्थितियों में विश्वसनीयता आवश्यकताओं को भी पूरा करता है।
OEM ग्राहकों के लिए, यह सहयोगी उत्पाद डिज़ाइन अंतिम समाधान का प्रतिनिधित्व करता है। इसका मतलब है कि शुरुआत से ही, संपूर्ण डिस्प्ले समाधान को एक अलग एलसीडी घटक के रूप में व्यवहार किए जाने के बजाय उपकरण के एक अभिन्न अंग के रूप में डिज़ाइन किया गया है।
कृपया संपर्क करेंस्काई-टीडीएम. हमारी टीम मूल्यांकन में सहायता करेगी और आपके प्रोजेक्ट के लिए आदर्श एकीकृत डिस्प्ले समाधान (एलसीडी + ड्राइवर बोर्ड + टच पैनल) प्रदान करेगी।
