2-एचडीएमआई से एलवीडीएस टीटीएल इंटरफेस एडी बोर्ड औद्योगिक एलसीडी एकीकरण को कैसे सरल बना सकता है

जब औद्योगिक उपकरणों को लचीले वीडियो इनपुट और विश्वसनीय टीएफटी एलसीडी कनेक्टिविटी की आवश्यकता होती है2-एचडीएमआई से एलवीडीएस टीटीएल इंटरफ़ेस एडी बोर्डसेस्काई-टीडीएमएक व्यावहारिक नियंत्रक समाधान प्रदान करता है। औद्योगिक डिस्प्ले एकीकरण के लिए डिज़ाइन किया गया, यह दोहरे एचडीएमआई इनपुट, एलवीडीएस और टीटीएल आउटपुट, कॉन्फ़िगर करने योग्य फर्मवेयर और 7 से 32 इंच तक के एलसीडी पैनल का समर्थन करता है, जिससे ओईएम डेवलपर्स को हार्डवेयर एकीकरण को सरल बनाने और विकास के प्रयास को कम करने में मदद मिलती है।

एक डिस्प्ले कंट्रोलर को वीडियो सिग्नल को परिवर्तित करने के अलावा और भी बहुत कुछ करना चाहिए। इसे एलसीडी इंटरफ़ेस से मेल खाना चाहिए, स्थिर छवि संचरण बनाए रखना चाहिए, आवश्यक पैनल टाइमिंग का समर्थन करना चाहिए और पूरे उपकरण जीवनचक्र के दौरान भरोसेमंद रहना चाहिए।2-एचडीएमआई से एलवीडीएस टीटीएल इंटरफ़ेस एडी बोर्डइन व्यावहारिक आवश्यकताओं के अनुरूप डिज़ाइन किया गया है। दो एचडीएमआई वीडियो स्रोतों को स्वीकार करके और एलवीडीएस या आरजीबी टीटीएल आउटपुट इंटरफेस प्रदान करके, यह उपकरण डिजाइनरों को औद्योगिक टीएफटी एलसीडी पैनल का चयन करते समय अधिक लचीलापन देता है। इसके कॉन्फ़िगर करने योग्य फर्मवेयर को रिज़ॉल्यूशन, टाइमिंग, इंटरफ़ेस परिभाषाओं, बैकलाइट नियंत्रण, ओएसडी सेटिंग्स और अन्य प्रोजेक्ट आवश्यकताओं के लिए भी अनुकूलित किया जा सकता है। यह बोर्ड को औद्योगिक स्वचालन, चिकित्सा उपकरण, स्वयं-सेवा कियोस्क, डिजिटल साइनेज, परिवहन उपकरण और एम्बेडेड डिस्प्ले सिस्टम के लिए उपयुक्त बनाता है।

विषयसूची

1. 2-एचडीएमआई से एलवीडीएस टीटीएल इंटरफ़ेस एडी बोर्ड क्या है?
2. औद्योगिक डिस्प्ले में दोहरे एचडीएमआई इनपुट क्यों मायने रखते हैं?
3. एलवीडीएस और टीटीएल आउटपुट एलसीडी संगतता में सुधार कैसे करते हैं?
4. विचार करने योग्य मुख्य विशेषताएं क्या हैं?
5. इस डिस्प्ले कंट्रोलर का उपयोग कहां किया जा सकता है?
6. यह OEM डिस्प्ले एकीकरण को कैसे सरल बनाता है?
7. नियंत्रक बोर्ड का तकनीकी अवलोकन
8. अक्सर पूछे जाने वाले प्रश्नों
9. एक कस्टम औद्योगिक प्रदर्शन समाधान प्राप्त करें

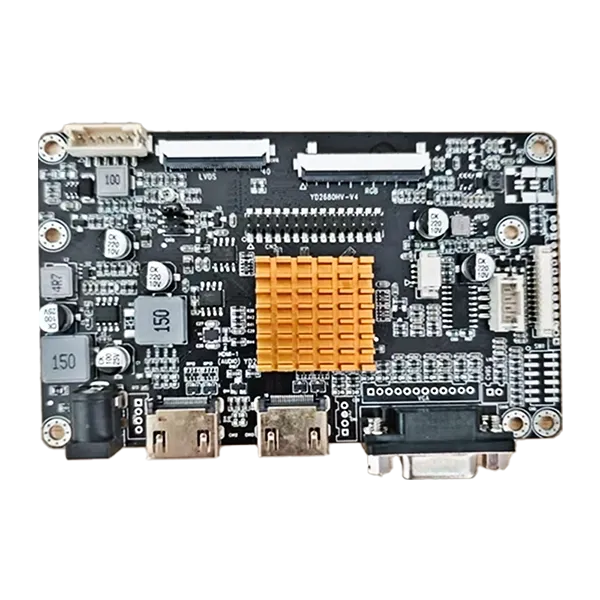

2-एचडीएमआई से एलवीडीएस टीटीएल इंटरफ़ेस एडी बोर्ड क्या है?

एक डिस्प्ले एडी बोर्ड, जिसे आमतौर पर एलसीडी नियंत्रक बोर्ड कहा जाता है, एक वीडियो स्रोत और एक एलसीडी पैनल के बीच कनेक्शन बिंदु के रूप में कार्य करता है। औद्योगिक उपकरणों में, वीडियो स्रोत एचडीएमआई सिग्नल प्रदान कर सकता है जबकि चयनित टीएफटी एलसीडी पैनल को एलवीडीएस या टीटीएल इंटरफ़ेस की आवश्यकता हो सकती है। नियंत्रक आने वाले वीडियो सिग्नल का अनुवाद और प्रसंस्करण करता है ताकि इसे उपयुक्त एलसीडी इंटरफ़ेस तक पहुंचाया जा सके।

The 2-एचडीएमआई से एलवीडीएस टीटीएल इंटरफ़ेस एडी बोर्डइस प्रकार के एकीकरण के लिए विशेष रूप से डिज़ाइन किया गया है। यह दो एचडीएमआई वीडियो इनपुट का समर्थन करता है और संगत औद्योगिक टीएफटी एलसीडी पैनल के लिए एलवीडीएस या आरजीबी टीटीएल आउटपुट प्रदान कर सकता है। उत्पाद विनिर्देशों के अनुसार, इसे विशिष्ट पैनल आवश्यकताओं के आधार पर, लगभग 7 से 32 इंच तक औद्योगिक टीएफटी डिस्प्ले के लिए कॉन्फ़िगर किया जा सकता है।

OEM परियोजनाओं के लिए, यह दृष्टिकोण पैनल मॉडल या उपकरण कॉन्फ़िगरेशन बदलते समय संपूर्ण डिस्प्ले इलेक्ट्रॉनिक्स को फिर से डिज़ाइन करने की आवश्यकता को कम कर सकता है। इसके बजाय, इंजीनियर एक उपयुक्त नियंत्रक कॉन्फ़िगरेशन का चयन कर सकते हैं और एलसीडी के रिज़ॉल्यूशन, समय, इंटरफ़ेस परिभाषा और बिजली आवश्यकताओं को सत्यापित कर सकते हैं।

औद्योगिक डिस्प्ले में दोहरे एचडीएमआई इनपुट क्यों मायने रखते हैं?

औद्योगिक प्रणालियाँ तेजी से एकाधिक वीडियो स्रोतों का उपयोग कर रही हैं। उदाहरण के लिए, किसी मशीन को किसी औद्योगिक कैमरे, निरीक्षण प्रणाली, एम्बेडेड कंप्यूटर या सेकेंडरी प्रोसेसिंग यूनिट से सिग्नल प्राप्त करने के साथ-साथ कंप्यूटर से जानकारी प्रदर्शित करने की भी आवश्यकता हो सकती है।

दो एचडीएमआई इनपुट वाला एक नियंत्रक दो डिजिटल वीडियो स्रोतों को जोड़ने और उनके बीच स्विच करने का एक सुविधाजनक तरीका प्रदान करता है। यह प्रत्येक एप्लिकेशन में अतिरिक्त बाहरी स्विचिंग डिवाइस की आवश्यकता के बिना सिस्टम आर्किटेक्चर को अधिक लचीला बना सकता है।

• एकाधिक वीडियो स्रोत:दो एचडीएमआई इनपुट अधिक सिस्टम लचीलापन प्रदान करते हैं।
• सिस्टम एकीकरण:वीडियो-स्रोत स्विचिंग को डिस्प्ले आर्किटेक्चर में शामिल किया जा सकता है।
• उपकरण उन्नयन:मौजूदा सिस्टम को नए एचडीएमआई-आधारित वीडियो स्रोतों के लिए अनुकूलित किया जा सकता है।
• डिज़ाइन लचीलापन:इंजीनियर विभिन्न स्रोत कॉन्फ़िगरेशन के आसपास डिस्प्ले सिस्टम बना सकते हैं।

यह सुविधा विशेष रूप से औद्योगिक एचएमआई सिस्टम, नियंत्रण टर्मिनल, निरीक्षण उपकरण, कियोस्क और अन्य उत्पादों के लिए उपयोगी है जहां डिस्प्ले-सोर्स लचीलापन महत्वपूर्ण है।

एलवीडीएस और टीटीएल आउटपुट एलसीडी संगतता में सुधार कैसे करते हैं?

सभी एलसीडी पैनल समान विद्युत इंटरफ़ेस का उपयोग नहीं करते हैं। औद्योगिक टीएफटी अनुप्रयोगों में आमतौर पर पाए जाने वाले दो इंटरफेस एलवीडीएस और टीटीएल/आरजीबी हैं। गलत नियंत्रक इंटरफ़ेस का चयन करने से असंगति, अस्थिर छवियाँ या अतिरिक्त हार्डवेयर रीडिज़ाइन हो सकता है।

एलवीडीएस और टीटीएल आउटपुट दोनों का समर्थन करने से संगत एलसीडी पैनल का चयन करते समय सिस्टम डिजाइनरों को अधिक विकल्प मिलते हैं। नियंत्रक के एलवीडीएस कनेक्शन में समर्पित अंतर सिग्नल जोड़े शामिल हैं, जबकि इसका टीटीएल इंटरफ़ेस संगत पैनलों के लिए आरजीबी डेटा और सिंक्रनाइज़ेशन सिग्नल प्रदान करता है।

इंजीनियरों को उत्पादन से पहले हमेशा सटीक एलसीडी मॉडल, रिज़ॉल्यूशन, समय पैरामीटर, वोल्टेज आवश्यकताओं, कनेक्टर कॉन्फ़िगरेशन और पिन मैपिंग की पुष्टि करनी चाहिए। इंटरफ़ेस अनुकूलता अकेले इंटरफ़ेस नाम के बजाय संपूर्ण पैनल विनिर्देश पर निर्भर करती है।

विचार करने योग्य मुख्य विशेषताएं क्या हैं?

एक औद्योगिक एलसीडी नियंत्रक को चुनने के लिए यह जाँचने से अधिक की आवश्यकता होती है कि इनपुट और आउटपुट कनेक्टर भौतिक रूप से मेल खाते हैं या नहीं। विद्युत विनिर्देश, फर्मवेयर कॉन्फ़िगरेशन, पैनल समय, बैकलाइट आवश्यकताएं, और दीर्घकालिक आपूर्ति विचार सभी परियोजना विश्वसनीयता को प्रभावित कर सकते हैं।

दोहरी एचडीएमआई वीडियो इनपुट

दो एचडीएमआई इनपुट उपकरण डिजाइनरों को कई डिजिटल वीडियो स्रोतों को जोड़ने और सिस्टम आवश्यकताओं के अनुसार उचित स्रोत का चयन करने की अनुमति देते हैं।

एलवीडीएस और टीटीएल आउटपुट सपोर्ट

दोनों आउटपुट प्रकारों का समर्थन करने से संगत टीएफटी एलसीडी पैनलों की सीमा का विस्तार होता है और जब ओईएम प्रोजेक्ट विभिन्न डिस्प्ले कॉन्फ़िगरेशन का उपयोग करता है तो हार्डवेयर रीडिज़ाइन को कम कर सकता है।

लचीला फ़र्मवेयर कॉन्फ़िगरेशन

फ़र्मवेयर को एलसीडी रिज़ॉल्यूशन, टाइमिंग पैरामीटर्स, इंटरफ़ेस परिभाषाओं, ओएसडी आवश्यकताओं, स्टार्टअप लोगो और अन्य एप्लिकेशन-विशिष्ट सेटिंग्स के अनुसार अनुकूलित किया जा सकता है। यह OEM और ODM उपकरणों के लिए विशेष रूप से मूल्यवान है जहां एक मानक नियंत्रक कॉन्फ़िगरेशन पर्याप्त नहीं हो सकता है।

औद्योगिक-उन्मुख डिजाइन

बोर्ड निरंतर औद्योगिक अनुप्रयोगों के लिए है, जिसमें स्थिर सिग्नल प्रोसेसिंग, हस्तक्षेप में कमी, घटक उपलब्धता और दीर्घकालिक संचालन पर ध्यान केंद्रित किया गया है।

कॉम्पैक्ट एकीकरण

एक समर्पित नियंत्रक बोर्ड एम्बेडेड उपकरणों के आंतरिक डिस्प्ले आर्किटेक्चर को सरल बना सकता है, जिससे इंजीनियरों को एक परिभाषित हार्डवेयर प्लेटफॉर्म के भीतर एलसीडी कनेक्शन, बैकलाइट नियंत्रण, सिग्नल रूपांतरण और संबंधित डिस्प्ले कार्यों का प्रबंधन करने में मदद मिलती है।

इस डिस्प्ले कंट्रोलर का उपयोग कहां किया जा सकता है?

क्योंकि नियंत्रक एचडीएमआई इनपुट लचीलेपन को एलवीडीएस और टीटीएल एलसीडी आउटपुट विकल्पों के साथ जोड़ता है, यह एम्बेडेड और औद्योगिक डिस्प्ले अनुप्रयोगों की एक विस्तृत श्रृंखला की सेवा कर सकता है।

उपयुक्त कॉन्फ़िगरेशन उपकरण के ऑपरेटिंग वातावरण, एलसीडी मॉडल, वीडियो स्रोत, रिज़ॉल्यूशन, मैकेनिकल स्पेस और पावर आर्किटेक्चर पर निर्भर करता है। इस कारण से, बड़े पैमाने पर उत्पादन से पहले इंजीनियरिंग सत्यापन पूरा किया जाना चाहिए।

यह OEM डिस्प्ले एकीकरण को कैसे सरल बनाता है?

डिस्प्ले इंटीग्रेशन तब जटिल हो सकता है जब किसी ओईएम प्रोजेक्ट के लिए एक साथ काम करने के लिए एलसीडी पैनल, टच स्क्रीन, कंट्रोलर, केबल, फर्मवेयर, बैकलाइट और मैकेनिकल संरचना की आवश्यकता होती है। एक नियंत्रक बोर्ड जिसे लक्ष्य एलसीडी के आसपास कॉन्फ़िगर किया जा सकता है, इन एकीकरण चुनौतियों में से कुछ को कम कर सकता है।

स्काई-टीडीएम एलसीडी चयन, नियंत्रक कॉन्फ़िगरेशन, टच स्क्रीन अनुकूलन, ऑप्टिकल बॉन्डिंग, कवर ग्लास, इंटरफ़ेस केबल और संबंधित डिस्प्ले एकीकरण आवश्यकताओं को कवर करने वाली डिस्प्ले इंजीनियरिंग सेवाएं प्रदान करता है। इसकी गुणवत्ता प्रबंधन प्रणालियों में आईएसओ 9001, आईएसओ 13485 और आईएटीएफ 16949 प्रमाणन शामिल हैं, जबकि नियंत्रक बोर्ड कंपनी की उत्पाद जानकारी के अनुसार शिपमेंट से पहले कार्यात्मक परीक्षण से गुजरते हैं।

OEM और ODM ग्राहकों के लिए, इंजीनियरिंग सहायता में शामिल हो सकते हैं:

• एलसीडी रिज़ॉल्यूशन और समय विन्यास
• एलवीडीएस पिन मैपिंग और टीटीएल समय समायोजन
• फ़र्मवेयर अनुकूलन
• बैकलाइट और चमक नियंत्रण
• ओएसडी भाषा विन्यास
• स्टार्टअप लोगो अनुकूलन
• केबल पिन और कनेक्टर कॉन्फ़िगरेशन
• यांत्रिक स्थापना आवश्यकताएँ
• एलसीडी और टच पैनल का मिलान

यह एकीकृत दृष्टिकोण उन परियोजनाओं के लिए विशेष रूप से मूल्यवान हो सकता है जहां प्रदर्शन अनुकूलता और दीर्घकालिक घटक उपलब्धता महत्वपूर्ण डिजाइन विचार हैं।

नियंत्रक बोर्ड का तकनीकी अवलोकन

निम्नलिखित तालिका इस नियंत्रक समाधान की महत्वपूर्ण विशेषताओं का सारांश प्रस्तुत करती है और डिस्प्ले-सिस्टम विकास के दौरान उनकी व्यावहारिक प्रासंगिकता बताती है।

वास्तविक पिन परिभाषाओं और विद्युत विन्यास को हमेशा लक्ष्य एलसीडी डेटाशीट के विरुद्ध जांचा जाना चाहिए। उदाहरण के लिए, LVDS इंटरफ़ेस अंतर TX सिग्नल जोड़े का उपयोग करता है, जबकि TTL इंटरफ़ेस में RGB डेटा, DE, VS, HS, DCLK और संबंधित नियंत्रण सिग्नल शामिल हैं। सफल एकीकरण के लिए सही पिन मैपिंग आवश्यक है।

अक्सर पूछे जाने वाले प्रश्नों

1. इस नियंत्रक से कौन से एलसीडी पैनल जोड़े जा सकते हैं?

नियंत्रक को संगत एलवीडीएस या टीटीएल इंटरफेस का उपयोग करके औद्योगिक टीएफटी एलसीडी पैनलों की एक विस्तृत श्रृंखला के लिए कॉन्फ़िगर किया जा सकता है। विशिष्ट मॉडल और विद्युत आवश्यकताओं के आधार पर लगभग 7-32 इंच रेंज के पैनलों का समर्थन किया जा सकता है। एलसीडी मॉडल नंबर प्रदान करने से इंजीनियरिंग टीम को अनुकूलता सत्यापित करने की अनुमति मिलती है।

2. क्या फर्मवेयर को ओईएम प्रोजेक्ट के लिए अनुकूलित किया जा सकता है?

हाँ। फ़र्मवेयर अनुकूलन एलसीडी रिज़ॉल्यूशन, टाइमिंग पैरामीटर, इंटरफ़ेस परिभाषाएँ, ओएसडी सेटिंग्स, स्टार्टअप लोगो और अन्य प्रोजेक्ट-विशिष्ट आवश्यकताओं को कवर कर सकता है।

3. क्या बोर्ड एलवीडीएस और टीटीएल एलसीडी पैनल दोनों का समर्थन करता है?

हाँ। नियंत्रक को एलवीडीएस और आरजीबी टीटीएल आउटपुट विकल्प प्रदान करने के लिए डिज़ाइन किया गया है, जो इसे विभिन्न संगत औद्योगिक टीएफटी एलसीडी कॉन्फ़िगरेशन का समर्थन करने की अनुमति देता है।

4. क्या दो एचडीएमआई स्रोतों को एक ही समय में जोड़ा जा सकता है?

बोर्ड दो एचडीएमआई इनपुट इंटरफेस प्रदान करता है, जो कॉन्फ़िगर किए गए एप्लिकेशन के अनुसार स्रोत चयन के साथ दो संगत डिजिटल वीडियो स्रोतों को डिस्प्ले सिस्टम में शामिल करने की अनुमति देता है।

5. क्या यह नियंत्रक निरंतर औद्योगिक अनुप्रयोगों के लिए उपयुक्त है?

उत्पाद को स्थिर सिग्नल प्रोसेसिंग, हस्तक्षेप नियंत्रण, औद्योगिक-उन्मुख घटकों और दीर्घकालिक आपूर्ति विचारों पर जोर देने के साथ औद्योगिक अनुप्रयोगों और निरंतर संचालन के लिए डिज़ाइन किया गया है।

6. क्या SKY-TDM संपूर्ण डिस्प्ले असेंबली की आपूर्ति कर सकता है?

हाँ। SKY-TDM औद्योगिक एलसीडी पैनल, कैपेसिटिव या प्रतिरोधक टच स्क्रीन, नियंत्रक बोर्ड, इंटरफ़ेस केबल, ऑप्टिकल बॉन्डिंग, कवर ग्लास और संबंधित OEM/ODM इंजीनियरिंग सेवाओं सहित व्यापक डिस्प्ले एकीकरण आवश्यकताओं का समर्थन कर सकता है।

एक कस्टम औद्योगिक प्रदर्शन समाधान प्राप्त करें

एक स्थिर औद्योगिक डिस्प्ले सिस्टम के निर्माण में सही एलसीडी नियंत्रक का चयन एक महत्वपूर्ण कदम है। दोहरी एचडीएमआई इनपुट, एलवीडीएस और टीटीएल आउटपुट संगतता, कॉन्फ़िगर करने योग्य फर्मवेयर और एलसीडी मिलान और एकीकरण के लिए इंजीनियरिंग समर्थन के साथ, यह नियंत्रक OEM डेवलपर्स को उनकी विशिष्ट तकनीकी आवश्यकताओं के आसपास डिस्प्ले सिस्टम बनाने में मदद कर सकता है। यदि आप एक नए औद्योगिक एचएमआई, चिकित्सा उपकरण, कियोस्क, परिवहन डिस्प्ले, या एम्बेडेड उपकरण परियोजना का मूल्यांकन कर रहे हैं, तो 2-एचडीएमआई से एलवीडीएस टीटीएल इंटरफ़ेस एडी बोर्ड और के बारे में अधिक जानें।हमसे संपर्क करेंआपके एलसीडी मॉडल, रिज़ॉल्यूशन, इंटरफ़ेस प्रकार, मात्रा और परियोजना आवश्यकताओं के साथ। SKY-TDM अनुकूलता को सत्यापित करने और आपके एप्लिकेशन के लिए एक व्यावहारिक प्रदर्शन समाधान विकसित करने में मदद कर सकता है।
