एक स्पर्श पैनल सिर्फ एक पारदर्शी सतह से कहीं अधिक है। इसकी आंतरिक संरचना, प्रवाहकीय सामग्री, विनिर्माण परिशुद्धता और विद्युत डिजाइन सभी यह निर्धारित करते हैं कि यह वास्तविक दुनिया के अनुप्रयोगों में विश्वसनीय और स्थिर रूप से काम कर सकता है या नहीं।
औद्योगिक उपकरण निर्माताओं के लिए, सही औद्योगिक टच पैनल का चयन केवल स्क्रीन आकार या इंटरफेस की तुलना करने से कहीं आगे जाता है। जटिल वातावरण में स्थिर संचालन सुनिश्चित करने के लिए, यह समझना आवश्यक है कि टच पैनल के कार्य सिद्धांत, विनिर्माण प्रक्रियाएं और संरचनात्मक डिजाइन उत्पाद की स्थायित्व, सटीकता और दीर्घकालिक परिचालन स्थिरता को कैसे प्रभावित करते हैं।
स्काई-टीडीएममुख्य रूप से औद्योगिक नियंत्रण प्रणाली, चिकित्सा उपकरण, ऑटोमोटिव इलेक्ट्रॉनिक्स, स्वयं-सेवा कियोस्क और अन्य अनुप्रयोगों के लिए अनुकूलित टच पैनल समाधान प्रदान करता है जिनके लिए विश्वसनीय मानव-मशीन इंटरैक्शन की आवश्यकता होती है।
हमारे उत्पाद पोर्टफोलियो में प्रोजेक्टेड कैपेसिटिव (पीसीएपी) टच पैनल, साथ ही 4-तार, 5-तार और 8-तार प्रतिरोधी टच पैनल शामिल हैं। प्रत्येक तकनीक के अपने अनूठे कार्य सिद्धांत, संरचनात्मक डिजाइन और विनिर्माण प्रक्रियाएं होती हैं, जो उन्हें विशिष्ट अनुप्रयोग क्षेत्रों के लिए उपयुक्त बनाती हैं।

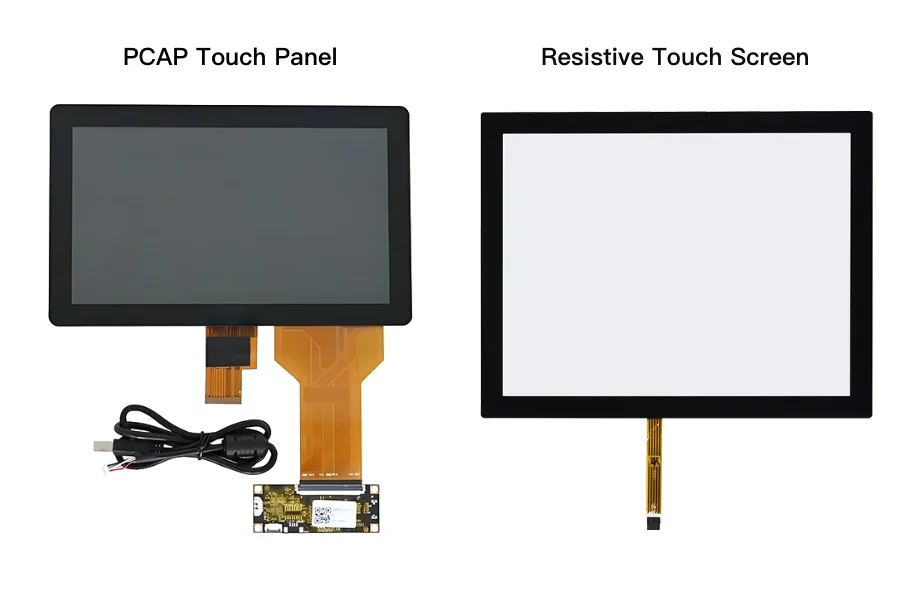

पीसीएपी (प्रोजेक्टेड कैपेसिटिव) टच पैनल विद्युत क्षेत्र में परिवर्तनों का पता लगाकर सटीक स्पर्श नियंत्रण प्राप्त करते हैं, जबकि प्रतिरोधी टच पैनल प्रवाहकीय परतों के बीच भौतिक संपर्क के कारण होने वाले विद्युत सिग्नल भिन्नताओं का पता लगाकर इसे प्राप्त करते हैं।
हालाँकि दोनों प्रौद्योगिकियाँ उपयोगकर्ताओं को डिस्प्ले के साथ सीधे बातचीत करने की अनुमति देती हैं, लेकिन वे सामग्री, इलेक्ट्रोड कॉन्फ़िगरेशन और असेंबली प्रक्रियाओं के मामले में काफी भिन्न हैं।

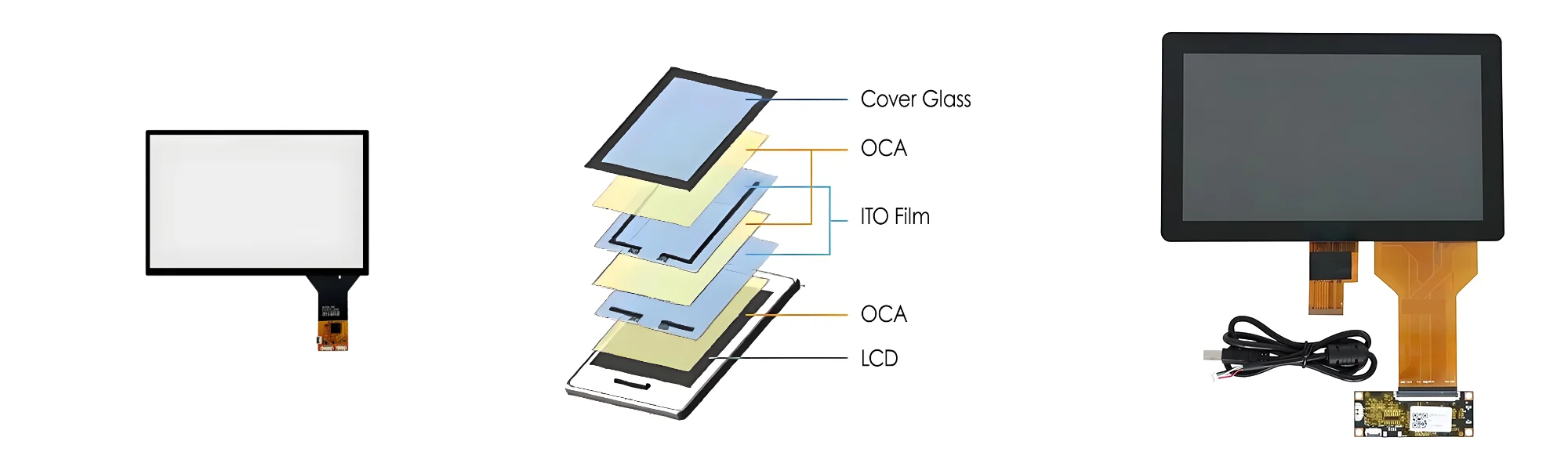

पीसीएपी टच पैनल की संरचना में निम्नलिखित घटक होते हैं:
● कांच या अन्य उपयुक्त आवरण सतह घटकों को ढकें
● पारदर्शी प्रवाहकीय इलेक्ट्रोड परतें
● इन्सुलेशन और सहायक सामग्री (उदाहरण के लिए, ओसीए, एससीए)
● लचीले मुद्रित सर्किट (एफपीसी)
● टच स्क्रीन कंट्रोलर बोर्ड
प्रत्येक कॉन्फ़िगरेशन ऑप्टिकल प्रदर्शन, यांत्रिक गुणों, मोटाई और लागत के बीच अलग-अलग ट्रेड-ऑफ़ प्रदान करता है, जो उन्हें विभिन्न एप्लिकेशन परिदृश्यों के अनुकूल बनाता है।

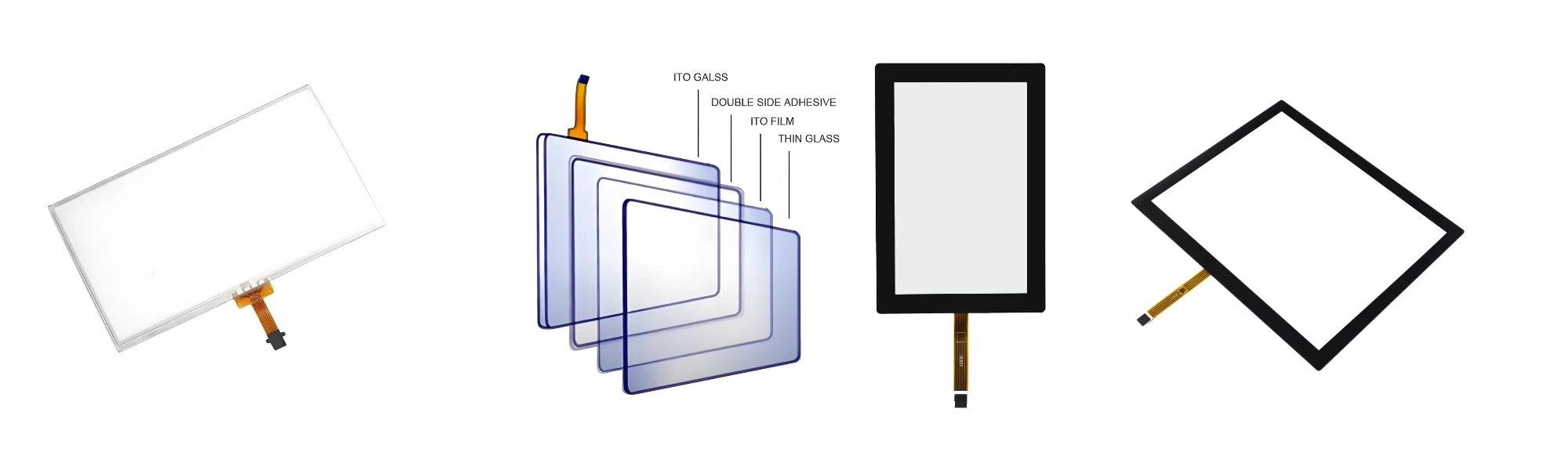

प्रतिरोधक टच पैनल की संरचना में आम तौर पर सूक्ष्म इन्सुलेटिंग स्पेसर डॉट्स द्वारा अलग की गई दो प्रवाहकीय परतें होती हैं।
शीर्ष परत आमतौर पर पारदर्शी प्रवाहकीय सामग्री के साथ लेपित एक लचीली फिल्म होती है, जबकि निचली परत एक प्रवाहकीय कोटिंग के साथ कांच या अन्य सब्सट्रेट होती है।
जब कोई उपयोगकर्ता स्क्रीन की सतह को दबाता है, तो ऊपरी परत निचली प्रवाहकीय परत के साथ संपर्क बनाने के लिए विकृत हो जाती है। फिर नियंत्रक सटीक स्पर्श स्थान निर्धारित करने के लिए परिणामी विद्युत संकेतों को मापता है।
विशिष्ट डिज़ाइन आवश्यकताओं के आधार पर, इसमें सुरक्षात्मक कोटिंग्स, एज टेप, लचीली केबल और यांत्रिक समर्थन घटक भी शामिल हो सकते हैं।
यह दबाव-आधारित कार्य सिद्धांत न केवल प्रतिरोधक टच स्क्रीन को नंगे हाथ संचालन का समर्थन करने की अनुमति देता है, बल्कि उन्हें दस्ताने वाले संचालन और उपयुक्त स्टाइलस या कठोर वस्तुओं के उपयोग के साथ भी संगत बनाता है।
पीसीएपी कैपेसिटिव टच पैनल के निर्माण के लिए प्रवाहकीय निशान, ऑप्टिकल सतहों, संरेखण सटीकता और विद्युत कनेक्शन पर सटीक नियंत्रण की आवश्यकता होती है।
यद्यपि विनिर्माण प्रक्रिया सेंसर सामग्री और संरचनात्मक डिजाइन के आधार पर भिन्न होती है, मुख्य उत्पादन चरणों में आमतौर पर निम्नलिखित चरण शामिल होते हैं।
विनिर्माण प्रक्रिया में कवर ग्लास, सेंसर सब्सट्रेट, पारदर्शी प्रवाहकीय सामग्री, लचीले मुद्रित सर्किट (एफपीसी), चिपकने वाले टेप और अन्य घटकों का निरीक्षण शामिल है। सामग्री की गुणवत्ता सीधे ऑप्टिकल स्पष्टता, विद्युत प्रदर्शन, लेमिनेशन विश्वसनीयता और अंतिम उत्पाद की यांत्रिक शक्ति को प्रभावित करती है। औद्योगिक परियोजनाओं के लिए, सामग्री का चयन उपकरण के परिचालन वातावरण और यांत्रिक आवश्यकताओं के आधार पर निर्धारित किया जाता है।
डिज़ाइन आवश्यकताओं के आधार पर, कवर ग्लास को काटने, किनारे पीसने, ड्रिलिंग, पॉलिशिंग और रासायनिक मजबूती जैसी प्रक्रियाओं से गुजरना पड़ता है। कस्टम सिल्क-स्क्रीन बॉर्डर, लोगो, सजावटी पैटर्न और माउंटिंग सुविधाएँ भी लागू की जा सकती हैं। चुनी गई सामग्रियों और डिज़ाइन की अनुकूलता के अधीन, एंटी-ग्लेयर (एजी), एंटी-रिफ्लेक्शन (एआर), एंटी-फिंगरप्रिंट (एएफ), और एंटी-स्मज कोटिंग जैसे सतह उपचार लागू किए जा सकते हैं। ये उपचार टच स्क्रीन को विभिन्न प्रकाश स्थितियों, सफाई प्रक्रियाओं और सौंदर्य संबंधी आवश्यकताओं के अनुकूल बनाने में मदद करते हैं।
कैपेसिटिव सेंसर में कैपेसिटेंस परिवर्तनों का पता लगाने के लिए विशिष्ट सरणियों में व्यवस्थित पारदर्शी प्रवाहकीय इलेक्ट्रोड होते हैं। इलेक्ट्रोड ट्रेस पैटर्न और रूटिंग डिज़ाइन यह निर्धारित करते हैं कि स्पर्श संकेतों का पता कैसे लगाया जाता है और नियंत्रक को कैसे प्रेषित किया जाता है।
सेंसर प्रौद्योगिकी के आधार पर, विनिर्माण प्रक्रिया में फोटोलिथोग्राफी नक़्क़ाशी, लेजर प्रसंस्करण, मुद्रण, या अन्य उपयुक्त तरीके शामिल हो सकते हैं। उत्पादन परिशुद्धता महत्वपूर्ण है, क्योंकि प्रवाहकीय निशान में दोष स्पर्श प्रदर्शन और उत्पाद स्थिरता को नकारात्मक रूप से प्रभावित कर सकते हैं।
सेंसर को एफपीसी के माध्यम से टच कंट्रोलर से विद्युत रूप से जुड़ा होना चाहिए। बॉन्डिंग प्रक्रिया के लिए सटीक संरेखण और नियंत्रित प्रसंस्करण स्थितियों की आवश्यकता होती है। विश्वसनीय विद्युत कनेक्शन कनेक्शन विफलताओं को कम करने और सेंसर और नियंत्रक के बीच स्थिर संचार सुनिश्चित करने में मदद करते हैं।
कवर ग्लास और सेंसर को एक उपयुक्त पारदर्शी चिपकने वाले पदार्थ का उपयोग करके एक साथ लेमिनेट किया गया है। लेमिनेशन गुणवत्ता सीधे उत्पाद की उपस्थिति, ऑप्टिकल प्रदर्शन और यांत्रिक अखंडता को प्रभावित करती है। उत्पादन के दौरान, धूल, बुलबुले, संरेखण विचलन और चिपकने वाले दोषों को सख्ती से नियंत्रित किया जाना चाहिए।
तैयार पीसीएपी कैपेसिटिव टच पैनल उपस्थिति, स्पर्श प्रतिक्रिया, इलेक्ट्रोड निरंतरता और लक्ष्य नियंत्रक के साथ संगतता के लिए निरीक्षण से गुजरते हैं। विशिष्ट परियोजनाओं के लिए, अतिरिक्त परीक्षण में मल्टी-टच प्रदर्शन, ग्लव्ड-हैंड ऑपरेशन, वॉटर इंटरफेरेंस ऑपरेशन, वाइड-टेम्परेचर ऑपरेशन और इलेक्ट्रोमैग्नेटिक कम्पैटिबिलिटी (ईएमसी) परीक्षण शामिल हो सकते हैं।
अति-इंजीनियरिंग और अनावश्यक लागत वृद्धि से बचने के लिए सामग्री का चयन मुख्य रूप से अनुप्रयोग परिदृश्य पर आधारित होना चाहिए। इन उन्नत परीक्षणों को प्रत्येक पीसीएपी टच पैनल के लिए मानक कॉन्फ़िगरेशन के रूप में नहीं माना जाना चाहिए।
4-तार प्रतिरोधी टच पैनल में आम तौर पर एक लचीली शीर्ष प्रवाहकीय फिल्म और एक निचला प्रवाहकीय सब्सट्रेट होता है, जो इंसुलेटिंग स्पेसर डॉट्स द्वारा अलग किया जाता है।
एक सामान्य डिज़ाइन में, निचला सब्सट्रेट एक्स-अक्ष इलेक्ट्रोड को वहन करता है, जबकि शीर्ष फिल्म वाई-अक्ष इलेक्ट्रोड को वहन करती है। जब दबाव दो प्रवाहकीय सतहों को संपर्क में लाता है, तो नियंत्रक संबंधित इलेक्ट्रोड सेट पर वोल्टेज लागू करता है और स्पर्श निर्देशांक की गणना करने के लिए परिणामी संकेतों को मापता है। विनिर्माण प्रक्रिया में आम तौर पर शामिल हैं:
● सामग्री की तैयारी: पैनल विनिर्देशों के आधार पर पीईटी फिल्मों, प्रवाहकीय सब्सट्रेट्स, स्पेसर सामग्री, चिपकने वाले टेप और लचीले मुद्रित सर्किट (एफपीसी) का चयन करना।
● प्रवाहकीय परत प्रसंस्करण: प्रतिरोधक सतहों और इलेक्ट्रोडों के निर्माण के लिए उपयुक्त विनिर्माण प्रक्रियाओं का उपयोग करना।
● स्पेसर डॉट निर्माण: जब पैनल को दबाया नहीं जा रहा हो तो प्रवाहकीय परतें अलग रहें यह सुनिश्चित करने के लिए प्रवाहकीय सब्सट्रेट पर एकसमान इंसुलेटिंग डॉट्स को प्रिंट करना।
● सिल्क-स्क्रीनिंग और परिधीय प्रसंस्करण: आवश्यकतानुसार सजावटी बॉर्डर, इंसुलेटिंग पैटर्न, या अन्य निर्दिष्ट सुविधाओं का निर्माण।
● लेमिनेशन और असेंबली: आवश्यक रिक्ति और यांत्रिक विशेषताओं को बनाए रखते हुए शीर्ष फिल्म और निचले सब्सट्रेट को संरेखित और असेंबल करना।
● एफपीसी कनेक्शन और निरीक्षण: विद्युत कनेक्शन को पूरा करना, इसके बाद निर्देशांक, प्रतिरोध, उपस्थिति और कार्यक्षमता के लिए निरीक्षण करना।
4-तार प्रतिरोधी टच पैनल एक अत्यधिक लागत प्रभावी समाधान है।
5-तार प्रतिरोधी टच पैनल में 4-तार संस्करण की तुलना में एक अलग इलेक्ट्रोड कॉन्फ़िगरेशन होता है। एक विशिष्ट डिज़ाइन में, निचला प्रवाहकीय सब्सट्रेट संवेदन सतह के रूप में कार्य करता है, जिसके चारों कोनों पर इलेक्ट्रोड माप विद्युत क्षेत्र की स्थापना करते हैं, जबकि शीर्ष प्रवाहकीय फिल्म मुख्य रूप से वोल्टेज संवेदन परत के रूप में कार्य करती है।
एक 8-तार प्रतिरोधी टच पैनल अधिक स्थिर विद्युत माप प्राप्त करने के लिए अतिरिक्त कनेक्शन जोड़कर पारंपरिक 4-तार आर्किटेक्चर पर बनाता है।
उपयुक्त टच स्क्रीन का चयन विशिष्ट एप्लिकेशन परिदृश्य पर निर्भर करता है:
4-तार प्रतिरोधी टच पैनल सख्त लागत बाधाओं वाले अनुप्रयोगों के लिए सबसे उपयुक्त हैं।
5-तार प्रतिरोधी टच पैनल उच्च-आवृत्ति संचालन, लगातार संपर्क और अपेक्षित लंबी सेवा जीवन वाले औद्योगिक अनुप्रयोगों के लिए अत्यधिक आदर्श हैं।
8-तार प्रतिरोधी टच पैनल कठोर वातावरण के लिए उपयुक्त हैं जहां बेहतर स्थिरता की आवश्यकता होती है।

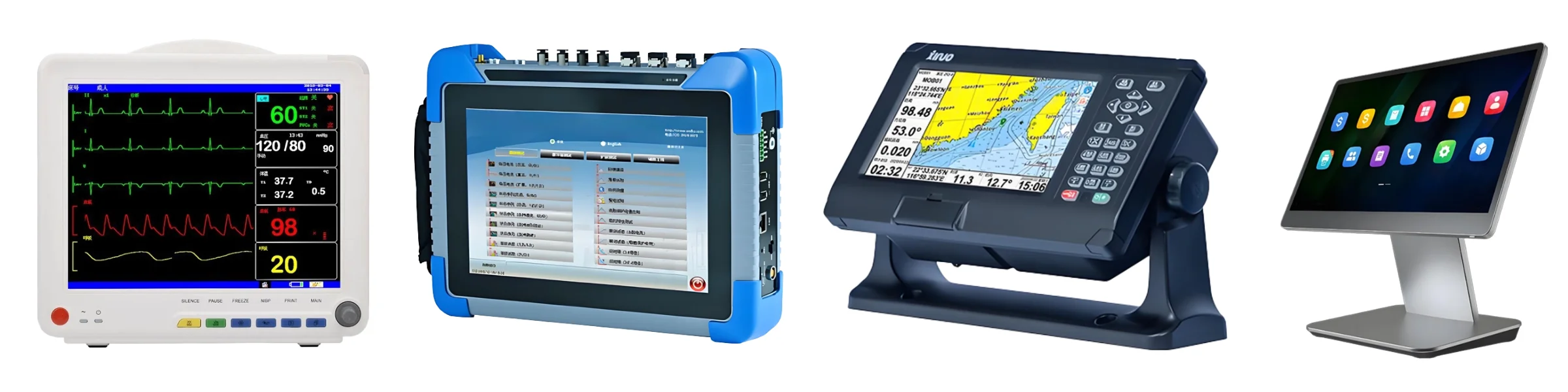

विभिन्न औद्योगिक वातावरणों में स्पर्श प्रदर्शन, स्थायित्व, ऑप्टिकल गुणवत्ता और परिचालन लचीलेपन के संयोजन के लिए अलग-अलग आवश्यकताएं होती हैं।
औद्योगिक स्वचालन और मानव-मशीन इंटरफेस (एचएमआई)
औद्योगिक नियंत्रण पैनलों को आमतौर पर स्थिर स्पर्श प्रतिक्रिया, विश्वसनीय संचालन और उपकरण नियंत्रण प्रणालियों के साथ संगतता की आवश्यकता होती है।
पीसीएपी टच स्क्रीन उन इंटरफेस के लिए आदर्श हैं जिनके लिए ग्लास सतह, सहज संचालन और मल्टी-टच क्षमताओं की आवश्यकता होती है। इसके विपरीत, प्रतिरोधक तकनीक दबाव-आधारित इनपुट या विभिन्न दस्ताने और स्टाइलस के साथ संगतता की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।
चिकित्सकीय संसाधन
चिकित्सा उपकरणों के लिए ऐसी सतहों की आवश्यकता होती है जिन्हें साफ करना आसान हो, नियंत्रित यांत्रिक आयाम और विश्वसनीय स्पर्श प्रतिक्रिया हो।
पीसीएपी टच पैनल में एक चिकनी ग्लास फ्रंट पैनल डिज़ाइन होता है, जबकि प्रतिरोधी पैनल उन उपकरणों के लिए उपयुक्त होते हैं जहां दबाव इनपुट और समर्पित पॉइंटिंग टूल के साथ संगतता प्राथमिकता होती है।
स्व-सेवा कियोस्क और औद्योगिक उपकरण
स्वयं-सेवा कियोस्क, वेंडिंग मशीन, प्रिंटर और उपकरण इंटरफेस के लिए अनुकूलित कवर ग्लास, माउंटिंग आयाम, एफपीसी रूटिंग और नियंत्रक संगतता की आवश्यकता हो सकती है।
पीसीएपी टच पैनल एक आधुनिक उपयोगकर्ता अनुभव प्रदान करते हैं, जबकि प्रतिरोधक तकनीक विशिष्ट इनपुट आवश्यकताओं या सख्त लागत बाधाओं वाले अनुप्रयोगों के लिए बेहतर अनुकूल है।
परिवहन और आउटडोर उपकरण
रेलवे सिस्टम, समुद्री इलेक्ट्रॉनिक्स, चार्जिंग स्टेशन और आउटडोर नियंत्रण टर्मिनलों को अक्सर तापमान में उतार-चढ़ाव, नमी, कंपन या उच्च परिवेश प्रकाश जैसी चुनौतियों का सामना करना पड़ता है।
इन अनुप्रयोगों में, टच स्क्रीन को समग्र प्रणाली के अभिन्न अंग के रूप में मूल्यांकन किया जाना चाहिए। कवर ग्लास, सीलिंग डिज़ाइन, चिपकने वाले पदार्थ, नियंत्रक सेटिंग्स, डिस्प्ले चमक और यांत्रिक माउंटिंग विधियां जैसे कारक समग्र विश्वसनीयता को प्रभावित करते हैं।
चाहे पीसीएपी या प्रतिरोधक तकनीक का उपयोग किया जाए, कोई यह नहीं मान सकता कि उनमें उचित डिजाइन और सत्यापन के बिना स्वाभाविक रूप से जलरोधक, सूर्य के प्रकाश-पठनीय, या पर्यावरण संरक्षण क्षमताएं हैं।
उपयुक्त आपूर्तिकर्ता का चयन करते समय निम्नलिखित कारकों पर विचार करने की अनुशंसा की जाती है:
● पीसीएपी और प्रतिरोधक टच पैनल संरचनाओं में अनुभव
● 4-तार, 5-तार और 8-तार प्रतिरोधी कॉन्फ़िगरेशन की उपलब्धता
● सामग्री चयन और संरचनात्मक अनुकूलन में क्षमता
● सेंसर निर्माण, सिल्क-स्क्रीनिंग, लेमिनेशन और असेंबली पर प्रक्रिया नियंत्रण
● एफपीसी और स्पर्श नियंत्रकों के साथ संगतता
● व्यापक गुणवत्ता नियंत्रण रिकॉर्ड और प्रक्रियाओं के साथ-साथ आयामी सटीकता
● प्रोटोटाइप समर्थन और बड़े पैमाने पर उत्पादन स्थिरता
● तकनीकी संचार दक्षता और दीर्घकालिक आपूर्ति क्षमता
हम OEM और ODM परियोजनाओं के लिए अनुकूलित टच पैनल समाधान प्रदान करते हैं, ग्राहकों को टच पैनल संरचनाओं, सामग्रियों, आयामों, विद्युत कनेक्शन और एप्लिकेशन आवश्यकताओं का व्यापक मूल्यांकन करने में सहायता करते हैं।
चाहे आपको पीसीएपी कैपेसिटिव टच पैनल या 4-तार, 5-तार और 8-तार प्रतिरोधक टच पैनल की आवश्यकता हो, हम इष्टतम यांत्रिक समाधान का चयन कर सकते हैं जो आपके उपकरण की कार्यात्मक, यांत्रिक और पर्यावरणीय आवश्यकताओं को पूरा करता है।
संपर्क करने के लिए आपका स्वागत हैस्काई-टीडीएमपीसीएपी कैपेसिटिव टच पैनल, 4-तार, 5-तार और 8-तार प्रतिरोधक टच पैनल पर चर्चा करने के लिए, और आइए हम आपके अगले प्रोजेक्ट के लिए एक टच पैनल समाधान तैयार करें।
