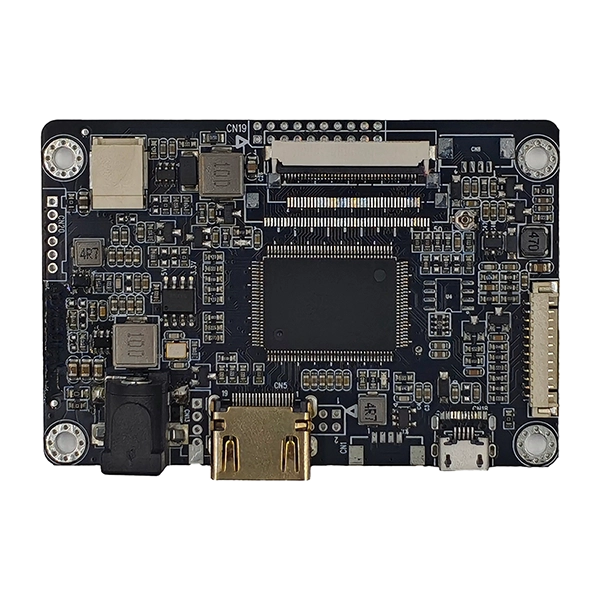

एचडीएमआई से टीटीएल इंटरफेस एडी बोर्ड औद्योगिक एलसीडी एकीकरण को कैसे सरल बना सकता है

OEM डिस्प्ले प्रोजेक्ट के लिए जिन्हें भरोसेमंद सिग्नल रूपांतरण की आवश्यकता होती हैएचडीएमआई से टीटीएल इंटरफ़ेस एडी बोर्डसेस्काई-टीडीएमएचडीएमआई वीडियो स्रोतों को टीटीएल/आरजीबी टीएफटी एलसीडी पैनल से जोड़ने का एक व्यावहारिक तरीका प्रदान करता है। इसका समायोज्य पैनल वोल्टेज, एकीकृत एलईडी बैकलाइट नियंत्रण, अनुकूलन योग्य फर्मवेयर और कॉम्पैक्ट औद्योगिक डिजाइन इसे एम्बेडेड उपकरण, एचएमआई टर्मिनल, चिकित्सा उपकरण, प्रयोगशाला उपकरणों और अन्य स्थान-बाधित डिस्प्ले अनुप्रयोगों के लिए उपयुक्त बनाते हैं।

एचडीएमआई टू टीटीएल इंटरफ़ेस एडी बोर्ड एचडीएमआई वीडियो स्रोत और टीटीएल/आरजीबी सिग्नलिंग का उपयोग करके संगत टीएफटी एलसीडी पैनल के बीच नियंत्रण पुल के रूप में कार्य करता है। उपकरण निर्माताओं के लिए, इस प्रकार के नियंत्रक का मूल्य बुनियादी सिग्नल रूपांतरण से परे है। पैनल वोल्टेज चयन, डिस्प्ले टाइमिंग, बैकलाइट प्रबंधन, इंटरफ़ेस मिलान, फ़र्मवेयर कॉन्फ़िगरेशन और पीसीबी विश्वसनीयता सभी एक एम्बेडेड डिस्प्ले सिस्टम की सफलता को प्रभावित कर सकते हैं। SKY-TDM समाधान कई TTL इंटरफ़ेस कॉन्फ़िगरेशन, 3.3V/5V पैनल वोल्टेज समायोजन, एकीकृत LED बैकलाइट नियंत्रण, अनुकूलन योग्य फ़र्मवेयर और 8-18V DC पावर इनपुट का समर्थन करता है। ये सुविधाएँ इंजीनियरों को अतिरिक्त सर्किटरी को कम करने, वायरिंग को सरल बनाने, एलसीडी एकीकरण में तेजी लाने और अधिक लचीले औद्योगिक डिस्प्ले उत्पादों को विकसित करने में मदद करती हैं।

विषयसूची

1. HDMI से TTL इंटरफ़ेस AD बोर्ड क्या है?
2. टीएफटी एलसीडी परियोजनाओं के लिए एचडीएमआई-टू-टीटीएल रूपांतरण क्यों महत्वपूर्ण है?
3. मूल्यांकन के लिए मुख्य विशेषताएं क्या हैं?
4. मुख्य तकनीकी विशिष्टताएँ
5. बोर्ड का उपयोग कहां किया जा सकता है?
6. इंजीनियरों को एलसीडी एकीकरण को कैसे अपनाना चाहिए?
7. अनुकूलन परियोजना अनुकूलता में कैसे सुधार करता है?
8. अक्सर पूछे जाने वाले प्रश्नों
9. निष्कर्ष और परियोजना समर्थन

HDMI से TTL इंटरफ़ेस AD बोर्ड क्या है?

एचडीएमआई टू टीटीएल इंटरफ़ेस एडी बोर्ड एक एलसीडी नियंत्रक है जो एचडीएमआई स्रोत से वीडियो जानकारी को सिग्नल प्रारूप में परिवर्तित करता है जिसे एक संगत टीटीएल/आरजीबी टीएफटी एलसीडी पैनल संसाधित कर सकता है। एचडीएमआई का व्यापक रूप से कंप्यूटर, एम्बेडेड सिस्टम, औद्योगिक नियंत्रक और अन्य आधुनिक डिजिटल वीडियो स्रोतों द्वारा उपयोग किया जाता है, जबकि कई टीएफटी एलसीडी पैनल समानांतर आरजीबी या टीटीएल इंटरफेस का उपयोग करते हैं।

उपयुक्त नियंत्रक के बिना, इंजीनियरों को होस्ट सिस्टम को फिर से डिज़ाइन करने या अतिरिक्त सिग्नल-रूपांतरण सर्किटरी विकसित करने की आवश्यकता हो सकती है। एक समर्पित नियंत्रक बोर्ड अधिक प्रत्यक्ष एकीकरण पथ प्रदान करता है और एक कॉम्पैक्ट समाधान में सिग्नल प्रोसेसिंग, पैनल पावर प्रबंधन, टाइमिंग कॉन्फ़िगरेशन और बैकलाइट नियंत्रण को जोड़ सकता है।

स्काई-टीडीएम एचडीएमआई टू टीटीएल इंटरफ़ेस एडी बोर्ड विशेष रूप से औद्योगिक एलसीडी एकीकरण के लिए डिज़ाइन किया गया है। इसके उत्पाद विनिर्देशों के अनुसार, यह टीटीएल/आरजीबी डिस्प्ले आउटपुट कॉन्फ़िगरेशन, समायोज्य 3.3V या 5V पैनल वोल्टेज, एक एकीकृत एलईडी ड्राइवर, अनुकूलन योग्य फर्मवेयर और 8-18V डीसी बिजली आपूर्ति रेंज का समर्थन करता है।

टीएफटी एलसीडी परियोजनाओं के लिए एचडीएमआई-टू-टीटीएल रूपांतरण क्यों महत्वपूर्ण है?

प्रदर्शन एकीकरण में अक्सर सही भौतिक आयामों के साथ एक एलसीडी का चयन करने से कहीं अधिक शामिल होता है। इंजीनियरों को वीडियो स्रोत, इंटरफ़ेस, वोल्टेज, समय, बैकलाइट, कनेक्टर और यांत्रिक संरचना का भी मिलान करना होगा।

एक उपयुक्त एचडीएमआई-टू-टीटीएल नियंत्रक कई सामान्य एकीकरण चुनौतियों का समाधान करने में मदद कर सकता है:

• इंटरफ़ेस अनुकूलता:यह एचडीएमआई वीडियो स्रोतों और टीटीएल/आरजीबी टीएफटी पैनलों के बीच एक व्यावहारिक कनेक्शन प्रदान करता है।
• शक्ति मिलान:समायोज्य पैनल वोल्टेज विभिन्न एलसीडी विद्युत आवश्यकताओं को समायोजित करने में मदद करता है।
• बैकलाइट प्रबंधन:एकीकृत एलईडी बैकलाइट नियंत्रण एक अलग ड्राइवर सर्किट की आवश्यकता को कम करता है।
• फ़र्मवेयर अनुकूलन:प्रदर्शन समय और अन्य मापदंडों को विशिष्ट एलसीडी मॉडल के लिए अनुकूलित किया जा सकता है।
• कॉम्पैक्ट स्थापना:जहां बाड़े का स्थान सीमित है, वहां एक छोटा नियंत्रक लेआउट मूल्यवान हो सकता है।
• विकास दक्षता:एक तैयार नियंत्रक आर्किटेक्चर ओईएम टीम द्वारा आवश्यक डिस्प्ले-इंटरफ़ेस विकास की मात्रा को कम कर सकता है।

मूल्यांकन के लिए मुख्य विशेषताएं क्या हैं?

1. एकाधिक टीटीएल/आरजीबी इंटरफ़ेस कॉन्फ़िगरेशन

विभिन्न टीएफटी पैनल विभिन्न एफपीसी पिन असाइनमेंट और सिग्नल कॉन्फ़िगरेशन का उपयोग कर सकते हैं। बोर्ड 40-पिन और 50-पिन आरजीबी कॉन्फ़िगरेशन सहित कई इंटरफ़ेस व्यवस्थाओं का समर्थन करता है, जिससे इंजीनियरों को उपयुक्त पैनल का चयन करते समय अधिक लचीलापन मिलता है।

2. एडजस्टेबल पैनल वोल्टेज

नियंत्रक चयन योग्य 3.3V और 5V पैनल आउटपुट वोल्टेज का समर्थन करता है। यह महत्वपूर्ण है क्योंकि असंगत वोल्टेज की आपूर्ति से डिस्प्ले अस्थिरता हो सकती है या संभावित रूप से पैनल इलेक्ट्रॉनिक्स को नुकसान हो सकता है। वोल्टेज चयन को हमेशा एलसीडी निर्माता के विद्युत विनिर्देशों के अनुसार सत्यापित किया जाना चाहिए।

3. एकीकृत एलईडी बैकलाइट ड्राइवर

अंतर्निहित बैकलाइट नियंत्रण सर्किट एक ही बोर्ड पर डिस्प्ले नियंत्रण और एलईडी बैकलाइट प्रबंधन को जोड़कर सिस्टम आर्किटेक्चर को सरल बनाता है। बैकलाइट इंटरफ़ेस सिस्टम-स्तरीय नियंत्रण के लिए पावर, ऑन/ऑफ और पीडब्लूएम/वाडज-संबंधित कनेक्शन प्रदान करता है।

4. अनुकूलन योग्य फर्मवेयर

छवियों को सही ढंग से प्रदर्शित करने के लिए एलसीडी पैनलों को उचित समय मापदंडों की आवश्यकता होती है। फ़र्मवेयर अनुकूलन प्रोजेक्ट आवश्यकताओं के आधार पर रिज़ॉल्यूशन, टाइमिंग, डिस्प्ले ओरिएंटेशन, बूट लोगो और ओएसडी कॉन्फ़िगरेशन जैसे मापदंडों को कवर कर सकता है।

5. औद्योगिक-उन्मुख डिजाइन

औद्योगिक उपकरण लगातार काम कर सकते हैं और विद्युत हस्तक्षेप, तापमान भिन्नता और स्थान सीमाओं का अनुभव कर सकते हैं। नियंत्रक को स्थिर पावर प्रबंधन, अनुकूलित सिग्नल रूटिंग और ईएमआई-सचेत इंजीनियरिंग के साथ एम्बेडेड अनुप्रयोगों की मांग का समर्थन करने के लिए डिज़ाइन किया गया है।

मुख्य तकनीकी विशिष्टताएँ

निम्नलिखित तालिका एचडीएमआई टू टीटीएल इंटरफ़ेस एडी बोर्ड की मुख्य प्रकाशित विशिष्टताओं का सारांश प्रस्तुत करती है:

ऑर्डर देने या बड़े पैमाने पर उत्पादन शुरू करने से पहले इंजीनियरों को चयनित एलसीडी पैनल के खिलाफ संपूर्ण इलेक्ट्रिकल, टाइमिंग, मैकेनिकल और कनेक्टर विशिष्टताओं की पुष्टि करनी चाहिए।

बोर्ड का उपयोग कहां किया जा सकता है?

कॉम्पैक्ट आर्किटेक्चर और कॉन्फ़िगर करने योग्य डिस्प्ले इंटरफ़ेस एचडीएमआई टू टीटीएल इंटरफ़ेस एडी बोर्ड को विभिन्न प्रकार के एम्बेडेड अनुप्रयोगों के लिए उपयोगी बनाता है। विशिष्ट उपयोग के मामलों में शामिल हैं:

• औद्योगिक एचएमआई:औद्योगिक कंप्यूटर या नियंत्रकों को कॉम्पैक्ट टीएफटी ऑपरेटर डिस्प्ले से कनेक्ट करें।
• चिकित्सा उपकरण:निदान, निगरानी और प्रयोगशाला उपकरणों के लिए एक डिस्प्ले इंटरफ़ेस प्रदान करें।
• पोर्टेबल परीक्षण उपकरण:कॉम्पैक्ट डिस्प्ले का समर्थन करें जहां पीसीबी स्पेस और पावर प्रबंधन महत्वपूर्ण हैं।
• भवन स्वचालन:नियंत्रण और निगरानी टर्मिनलों में उपयोग किए जाने वाले ड्राइव डिस्प्ले मॉड्यूल।
• सुरक्षा उपकरण:टीएफटी डिस्प्ले को कॉम्पैक्ट निगरानी और नियंत्रण उपकरणों में एकीकृत करें।
• एंबेडेड टर्मिनल:अनुकूलित औद्योगिक और स्मार्ट उपकरणों के लिए एचडीएमआई-टू-टीटीएल कनेक्शन प्रदान करें।

ये एप्लिकेशन आम तौर पर समान आवश्यकताओं को साझा करते हैं: स्थिर छवि संचरण, पूर्वानुमानित पैनल संगतता, कॉम्पैक्ट इंस्टॉलेशन, और एक नियंत्रक जिसे अंतिम एलसीडी कॉन्फ़िगरेशन के लिए अनुकूलित किया जा सकता है।

इंजीनियरों को एलसीडी एकीकरण को कैसे अपनाना चाहिए?

एक विश्वसनीय डिस्प्ले प्रोजेक्ट केवल इनपुट कनेक्टर के आधार पर नियंत्रक चुनने के बजाय एलसीडी पैनल विनिर्देशों के साथ शुरू होना चाहिए। एक संरचित संगतता जांच बाद में विकास में महंगे रीडिज़ाइन को रोक सकती है।

1. एलसीडी मॉडल की पहचान करें:सटीक पैनल भाग संख्या और डेटाशीट की पुष्टि करें।
2. इंटरफ़ेस जांचें:सत्यापित करें कि पैनल आवश्यक टीटीएल/आरजीबी पिन कॉन्फ़िगरेशन का उपयोग करता है या नहीं।
3. वोल्टेज की पुष्टि करें:नियंत्रक के पैनल वोल्टेज सेटिंग को एलसीडी विनिर्देश के साथ मिलान करें।
4. समय सत्यापित करें:पिक्सेल घड़ी, क्षैतिज समय, ऊर्ध्वाधर समय, सिंक्रनाइज़ेशन और संबंधित मापदंडों की जाँच करें।
5. बैकलाइट का मिलान करें:एलईडी वोल्टेज, करंट, पीडब्लूएम आवश्यकताओं और कनेक्टर कॉन्फ़िगरेशन की पुष्टि करें।
6. यांत्रिक विवरण जांचें:एफपीसी ओरिएंटेशन, कनेक्टर स्थिति, बोर्ड आयाम और माउंटिंग आवश्यकताओं को सत्यापित करें।
7. संपूर्ण असेंबली का परीक्षण करें:छवि स्थिरता, स्टार्टअप व्यवहार, चमक नियंत्रण, तापमान प्रदर्शन और दीर्घकालिक संचालन का मूल्यांकन करें।

नियंत्रक आपूर्तिकर्ता को एलसीडी डेटाशीट, इच्छित एप्लिकेशन, इनपुट स्रोत और संलग्नक बाधाएं प्रदान करने से मिलान प्रक्रिया काफी अधिक कुशल हो सकती है।

अनुकूलन परियोजना अनुकूलता में कैसे सुधार करता है?

मानक नियंत्रक बोर्ड सामान्य अनुप्रयोगों के लिए उपयोगी होते हैं, लेकिन OEM उत्पादों में अक्सर ऐसी आवश्यकताएं होती हैं जिन्हें सामान्य कॉन्फ़िगरेशन द्वारा हल नहीं किया जा सकता है। इसलिए फ़र्मवेयर और हार्डवेयर अनुकूलन प्रदर्शन विकास का एक महत्वपूर्ण हिस्सा बन सकते हैं।

स्काई-टीडीएम अनुकूलन विकल्प प्रदान करता है जिसमें शामिल हो सकते हैं:

• एलसीडी रिज़ॉल्यूशन और समय विन्यास
• फ़्रेम-दर और छवि पैरामीटर समायोजन प्रदर्शित करें
• बूट लोगो और स्टार्टअप इंटरफ़ेस अनुकूलन
• ओएसडी मेनू कॉन्फ़िगरेशन
• प्रदर्शन अभिविन्यास समायोजन
• टीटीएल/आरजीबी केबल और एफपीसी कनेक्टर का मिलान
• बैकलाइट चमक और पावर-अनुक्रम अनुकूलन
• पीसीबी सिल्क-स्क्रीन और निजी-लेबल अनुकूलन
• यांत्रिक बढ़ते अनुकूलन

यह दृष्टिकोण परिभाषित एलसीडी मॉडल, अनुकूलित संलग्नक, या लंबे उत्पाद जीवनचक्र के साथ उपकरण विकसित करने वाले OEM निर्माताओं के लिए विशेष रूप से उपयोगी है। SKY-TDM टच पैनल, एलसीडी डिस्प्ले और एलसीडी ड्राइवर बोर्ड को कवर करते हुए व्यापक डिस्प्ले एकीकरण क्षमताएं भी प्रदान करता है, जो मल्टी-कंपोनेंट सोर्सिंग को सरल बनाने में मदद कर सकता है।

अक्सर पूछे जाने वाले प्रश्नों

Q1: कौन से एलसीडी पैनल एचडीएमआई टू टीटीएल इंटरफेस एडी बोर्ड के साथ काम कर सकते हैं?

बोर्ड को संगत टीटीएल/आरजीबी टीएफटी एलसीडी पैनल के लिए डिज़ाइन किया गया है। संगतता पैनल के इंटरफ़ेस, रिज़ॉल्यूशन, समय, वोल्टेज, कनेक्टर और बैकलाइट आवश्यकताओं पर निर्भर करती है। सटीक एलसीडी मॉडल प्रदान करने से इंजीनियरिंग टीम को अनुकूलता सत्यापित करने में मदद मिलती है।

Q2: क्या फर्मवेयर को किसी विशिष्ट एलसीडी के लिए अनुकूलित किया जा सकता है?

हाँ। फ़र्मवेयर को प्रोजेक्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, जिसमें डिस्प्ले टाइमिंग, रिज़ॉल्यूशन, ओरिएंटेशन, स्टार्टअप लोगो और ओएसडी-संबंधित सेटिंग्स शामिल हैं।

Q3: क्या बोर्ड में बैकलाइट ड्राइवर शामिल है?

हाँ। नियंत्रक में एक एकीकृत एलईडी बैकलाइट ड्राइवर शामिल है, जो अतिरिक्त बाहरी बैकलाइट-नियंत्रण मॉड्यूल की आवश्यकता को कम करने में मदद करता है।

Q4: नियंत्रक किस पैनल वोल्टेज का समर्थन करता है?

प्रकाशित विनिर्देश चयन योग्य 3.3V और 5V पैनल वोल्टेज विकल्प दर्शाते हैं। एलसीडी निर्माता के विनिर्देशों के अनुसार सही सेटिंग का चयन किया जाना चाहिए।

Q5: क्या बोर्ड औद्योगिक उपकरणों के लिए उपयुक्त है?

हाँ। यह उत्पाद एचएमआई टर्मिनल, चिकित्सा उपकरण, प्रयोगशाला उपकरण, पोर्टेबल परीक्षण उपकरण और एम्बेडेड नियंत्रण प्रणाली जैसे औद्योगिक-उन्मुख अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसकी प्रकाशित ऑपरेटिंग तापमान सीमा -20°C से 80°C है।

Q6: क्या SKY-TDM मैचिंग केबल प्रदान कर सकता है?

हाँ। SKY-TDM अनुकूलित TTL/RGB सिग्नल केबल और FPC कनेक्शन सहित डिस्प्ले एकीकरण परियोजनाओं के लिए इंटरफ़ेस और केबल मिलान का समर्थन करता है।

Q7: क्या OEM ग्राहक अनुकूलित ब्रांडिंग का अनुरोध कर सकते हैं?

हाँ। उपलब्ध अनुकूलन में पीसीबी सिल्क-स्क्रीन मार्किंग, निजी-लेबल पैकेजिंग, विशेष फर्मवेयर और अन्य परियोजना-विशिष्ट आवश्यकताएं शामिल हो सकती हैं।

निष्कर्ष और परियोजना समर्थन

सही डिस्प्ले कंट्रोलर का चयन एम्बेडेड एलसीडी प्रोजेक्ट की दक्षता और विश्वसनीयता को महत्वपूर्ण रूप से प्रभावित कर सकता है। एचडीएमआई टू टीटीएल इंटरफेस एडी बोर्ड सिग्नल रूपांतरण, पैनल पावर प्रबंधन, बैकलाइट नियंत्रण और फर्मवेयर कॉन्फ़िगरेशन को एक कॉम्पैक्ट समाधान में संयोजित करते हुए एचडीएमआई वीडियो स्रोतों और टीटीएल/आरजीबी टीएफटी पैनलों के बीच एक व्यावहारिक पुल प्रदान करता है। ओईएम निर्माताओं के लिए, समय, फर्मवेयर, केबल, कनेक्टर और यांत्रिक विवरण को अनुकूलित करने की क्षमता उत्पाद विकास को और सरल बना सकती है और स्थिर दीर्घकालिक उत्पादन का समर्थन कर सकती है।

यदि आप एक औद्योगिक एचएमआई, चिकित्सा उपकरण, प्रयोगशाला उपकरण, पोर्टेबल परीक्षक, या कोई अन्य एम्बेडेड डिस्प्ले उत्पाद विकसित कर रहे हैं, तो SKY-TDM आपके एलसीडी मॉडल और सिस्टम आवश्यकताओं का मूल्यांकन करने में मदद कर सकता है। एचडीएमआई टू टीटीएल इंटरफ़ेस एडी बोर्ड या का अन्वेषण करेंहमसे संपर्क करेंएक उपयुक्त डिस्प्ले कंट्रोलर समाधान पर चर्चा करने के लिए अपनी एलसीडी डेटाशीट, आवश्यक इंटरफ़ेस, मात्रा और अनुकूलन आवश्यकताओं के साथ।
